Conector de bloque de terminales para PCB H2EDGM-5.0 para conexiones eléctricas
Marca: HOMENECKS
Fabricada con la máxima precisión, la carcasa está construida con material PA66 ignífugo, lo que garantiza una resistencia superior al fuego. Además, los componentes metálicos están elaborados con cobre niquelado, lo que confiere al terminal una conductividad eléctrica excepcional.
Artículo No :
H2EDGM-5.0Orden (MOQ) :
T/TOrigen del producto :
ChinaColor :
green ,we can also make other color if meet moqEl conector de bloque de terminales para PCB H2EDGM-5.0 es un conector eléctrico de alto rendimiento diseñado para aplicaciones en placas de circuito impreso (PCB) que requieren conexiones seguras y fiables. Su paso de 5,0 mm facilita la instalación, manteniendo una alta conductividad, lo que lo hace ideal para su uso en electrónica industrial, automotriz y de consumo.
Este terminal PCB enchufable de última generación no solo cumple con los estándares más exigentes de la industria, sino que también atrae a clientes exigentes que buscan fiabilidad y durabilidad en sus proyectos electrónicos. Con nuestra máxima dedicación a la calidad y la profesionalidad, le aseguramos que nuestro terminal superará sus expectativas e impulsará su negocio hacia nuevas cotas.
Ampliamente utilizado en paneles de control, equipos mecánicos y sistemas de automatización para ayudar a conectar líneas de alimentación y de señal.
Ideal para sistemas electrónicos de automoción, incluyendo luces, sensores y módulos de alimentación.
Adecuado para una variedad de electrodomésticos y dispositivos electrónicos que requieren conexiones de PCB fiables.
Se utiliza para las conexiones eléctricas en paneles solares, inversores y sistemas de gestión de baterías.
Garantizar la estabilidad de las conexiones eléctricas en los electrodomésticos, los sistemas de seguridad y los equipos de comunicación.
Tipo: Bloque de terminales de tornillo enchufable para PCB
Polo:
| Bloque de terminales de 2 pines | Bloque de terminales de 3 pines | Bloque de terminales de 4 pines | Bloque de terminales de 5 pines | Bloque de terminales de 6 pines | Bloque de terminales de 7 pines |
| Bloque de terminales de 8 pines | Bloque de terminales de 9 pines | Bloque de terminales de 10 pines | Bloque de terminales de 11 pines | Bloque de terminales de 12 pines | Bloque de terminales de 13 pines |
| Bloque de terminales de 14 pines | Bloque de terminales de 15 pines | Bloque de terminales de 16 pines | Bloque de terminales de 17 pines | Bloque de terminales de 18 pines | Bloque de terminales de 19 pines |
| Bloque de terminales de 20 pines | Bloque de terminales de 21 pines | Bloque de terminales de 22 pines | Bloque de terminales de 23 pines | Bloque de terminales de 24 pines |
| Alojamiento | PA66, UL94V-0 |
| Contacto | Bronce fosforoso |
| Abrazadera | Latón niquelado |
| Tornillos | Acero M2.5/M3 cincado (el precio varía según el modelo). |
| Jaula | Nichado |
| Tensión nominal | UL IEC 300V 320V |
| Corriente nominal | 15A 20A |
| Resistencia de contacto | 20 mΩ |
| Resistencia de aislamiento | 500 MΩ/500 V CC |
| Gama de cables | 28-12AWG |
| Tensión de resistencia | CA 2500V/1 min |
| Rango de temperatura | -40℃~ +105℃ |
| Soldadura MAX | +250, durante 5 segundos. |
| Esfuerzo de torsión | 0,5 Nm (5,1 kgf·cm) |
| Longitud de la tira | Resistencia de aislamiento de 6-7 mm |
☑ Se adapta a enchufes de varios tipos, el diseño del dispositivo es altamente flexible.
☑ Se pueden cumplir los requisitos de introducción de datos.
☑ Método de instalación universal, adecuado para diversas situaciones.
Elegimos materiales de embalaje seguros y de alta calidad para garantizar que su pedido no sufra daños durante el envío.
Se aceptan los siguientes términos comerciales: EXW, FOB, CFR, CIF.

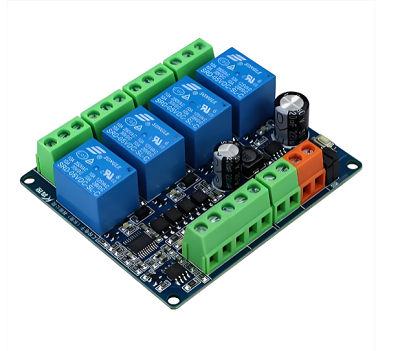

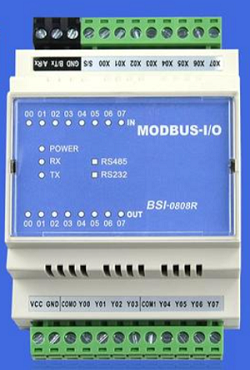

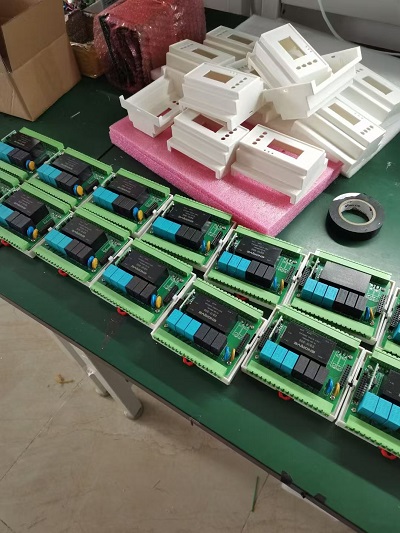

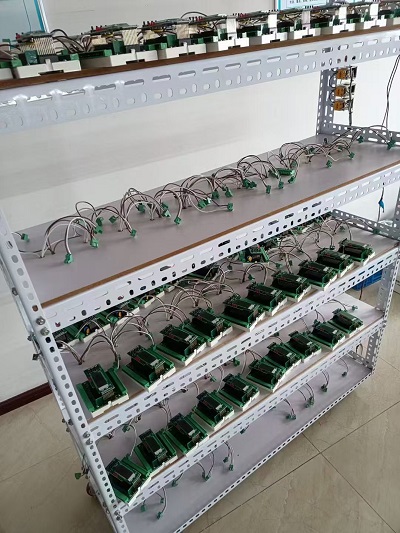

1. Controlador de movimiento 2. Medidor de potencia trifásico 3. Dispositivo de protección por microcomputadora 4. Equipo eléctrico
5. Equipos de automatización 6. Equipos de seguridad 7. Equipos de Internet de las cosas
A: Este enchufe viene con bridas de montaje en ambos lados.
Las bridas fijan el conector al chasis o a los soportes de la placa de circuito impreso mediante tornillos.
La carga mecánica generada al tirar del cable se transmite a la brida, no a las juntas de soldadura.
Funciona para circuitos de señal y de baja potencia dentro de armarios de control.
Puede desconectar los mazos de cables completos para realizar tareas de mantenimiento.
No es necesario recablear cada uno de los puntos terminales.
Entre sus usos habituales se incluyen las conexiones de E/S de PLC, sensores y pequeños actuadores.
A: Valores típicos: 300 V, 10-12 A por contacto según las normas IEC y UL.
Calibres de cable compatibles: conductores sólidos o multifilares de 0,5 a 2,5 mm².
Los cables de filamentos finos necesitan casquillos para un contacto estable.
No conecte circuitos de alta potencia de motores a este conector.
Los comentarios recibidos in situ muestran que la mayoría de los fallos de conexión se deben a una mala preparación del cableado, no a defectos en los componentes.
R: Muchos instaladores aprietan demasiado los tornillos de fijación de la brida.
Un par de apriete excesivo puede agrietar la carcasa de plástico o deformar los soportes de montaje.
Asegúrese de que las superficies de la brida queden planas contra las superficies de montaje.
Elimine las rebabas de los orificios de montaje metálicos. Las rebabas afiladas generan tensiones ocultas en la brida.
Nunca fuerces el enchufe para insertarlo en el colector de escape.
Aplicar demasiada fuerza doblará los pasadores o dañará la estructura de bloqueo.
Comprueba que el asiento esté completamente encajado después del apareamiento. Deberías oír un clic claro al bloquearlo.
R: El paso de rosca de 5,0 mm es el estándar de la industria, por lo que las piezas pueden encajar físicamente.
Sin embargo, las dimensiones de la brida, el grosor del pasador y la presión de contacto del resorte varían según la marca.
El acoplamiento entre componentes de diferentes marcas puede provocar un contacto intermitente tras vibraciones en el gabinete y fluctuaciones de temperatura.
Para gabinetes de producción en masa, utilice juegos de conectores y cabezales compatibles de un mismo proveedor.
Si es obligatorio el emparejamiento entre marcas, realice pruebas de vibración y de ciclo térmico antes de la producción a gran escala.
A: Compruebe que los orificios de montaje de la brida no presenten deformaciones al recibir la mercancía.
Inspeccione los pasadores para detectar dobleces o deformaciones. Los pasadores doblados provocan un acoplamiento parcial.
Verifique que el mecanismo de liberación funcione correctamente.
Durante la puesta en marcha del armario eléctrico, realice una prueba de tracción suave a cada cable cableado.
Confirme que la fuerza de tracción la soporta la brida en lugar de los puntos de soldadura.
Mantenga las virutas de metal alejadas de las cámaras de contacto.
