El diseño del pin de soldadura de terminales de tornillo Generalmente se divide en dos tipos: pasador recto y pasador doblado (pasador doblado o pasador en ángulo recto). Estos dos diseños difieren en el método de instalación, el espacio que ocupan y los escenarios de aplicación. A continuación, se detallan sus diferencias:
1. Dirección de instalación

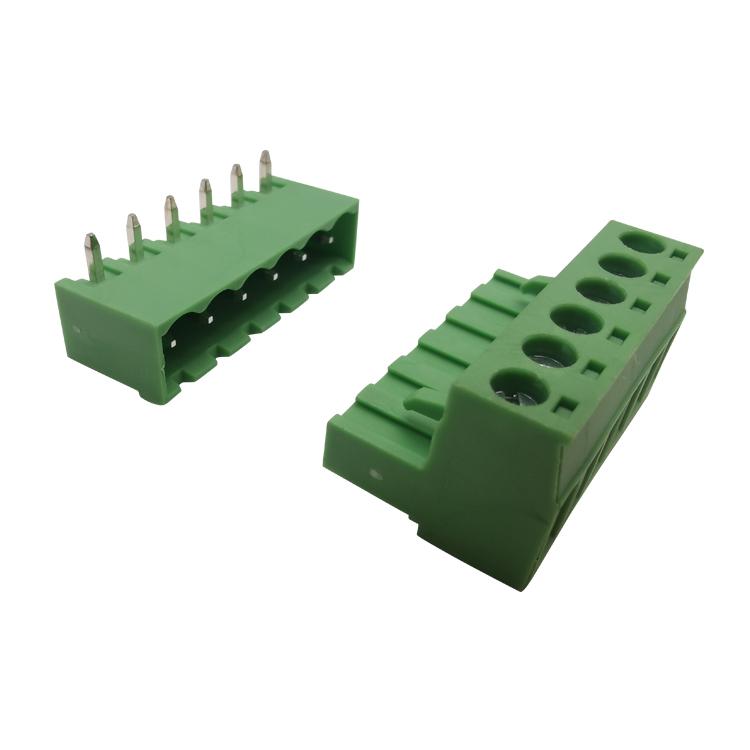

Pin recto: el pin de soldadura se extiende en línea recta con el cuerpo del terminal y se instala perpendicular a la PCB (placa de circuito impreso).

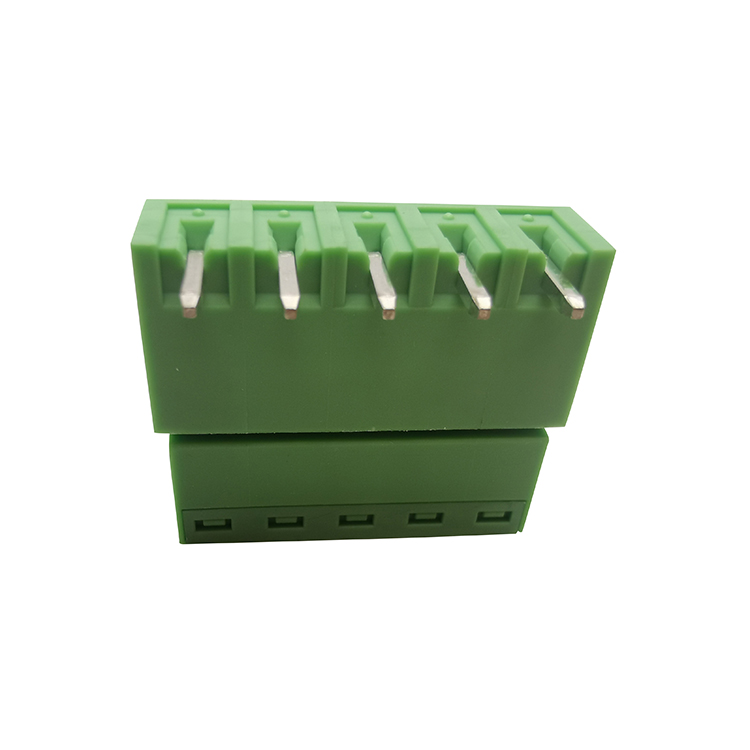

Pin doblado: el pin de soldadura se dobla 90 grados en el extremo y se instala paralelo a la PCB.
2. Ocupación del espacio
Pin recto: dado que el pin de soldadura se inserta verticalmente en la PCB, el cuerpo del terminal ocupará el espacio vertical sobre la PCB.
Escenarios aplicables: Adecuado para aplicaciones con suficiente espacio sobre la PCB.

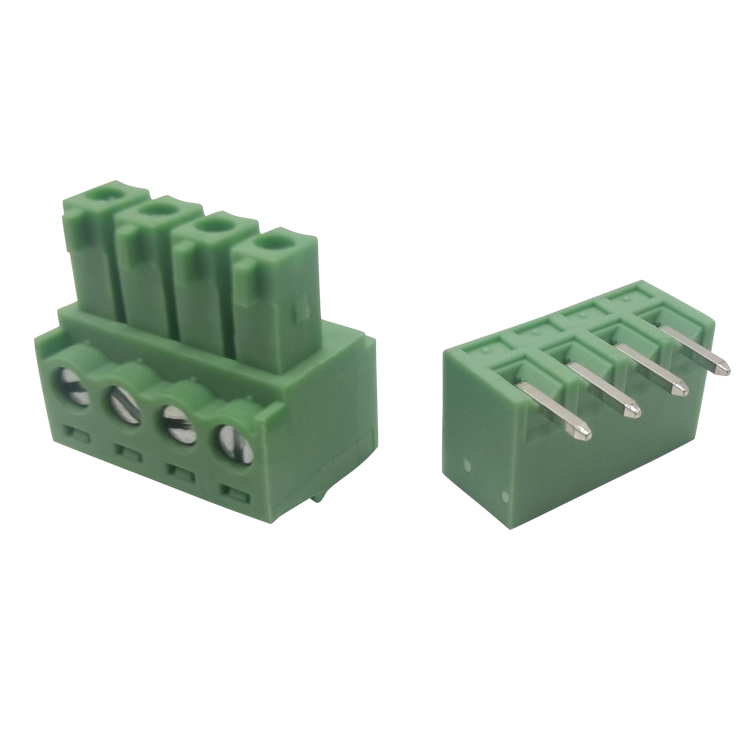

Pin doblado: el pin de soldadura es paralelo a la PCB y el cuerpo del terminal es paralelo a la PCB, ocupando menos espacio vertical.
Escenarios aplicables: Adecuado para aplicaciones con espacio limitado sobre la PCB.
3. Método de instalación
Pasador recto: el pasador de soldadura debe insertarse verticalmente en el orificio pasante de la PCB, generalmente utilizado para la tecnología de orificio pasante (THT).
Pin doblado: el pin de soldadura se puede soldar directamente en la superficie de la PCB, adecuado para tecnología de montaje superficial (SMT) o tecnología de orificio pasante.
4. Resistencia mecánica
Pasador recto: dado que el pasador de soldadura se inserta verticalmente en la PCB, tiene una alta resistencia mecánica y puede soportar gran tensión y vibración.
Escenarios aplicables: Adecuado para aplicaciones que requieren alta resistencia mecánica, como equipos industriales o electrónica automotriz.
Pin doblado: el pin de soldadura está conectado en paralelo a la PCB y la resistencia mecánica es relativamente baja, pero aún puede cumplir con la mayoría de los requisitos de aplicación con un diseño razonable.
Escenarios aplicables: Adecuado para ocasiones donde no se requiere resistencia mecánica, como la electrónica de consumo.
5. Proceso de soldadura
Pasador recto: generalmente se utiliza soldadura por ola o soldadura manual, que es adecuada para la tecnología de inserción de orificios pasantes.
Pasador doblado: se puede utilizar soldadura por reflujo (para SMT) o soldadura por ola (para THT), y la selección del proceso de soldadura es más flexible.
6. Rendimiento de disipación de calor
Pin recto: el pin de soldadura se inserta verticalmente en la PCB, la ruta de disipación de calor es corta y el rendimiento de disipación de calor es mejor.
Pin doblado: el pin de soldadura es paralelo a la PCB, la ruta de disipación de calor es larga y el rendimiento de disipación de calor es ligeramente peor, pero la disipación de calor se puede optimizar mediante el diseño de PCB.
7. Rendimiento eléctrico
Pasador recto: dado que el pasador de soldadura se inserta directamente en el bloque de terminales de 6 polos, la ruta de conexión eléctrica es más corta y la resistencia es menor, lo que es adecuado para aplicaciones de alta corriente.
Pasador doblado: la ruta de conexión eléctrica es ligeramente más larga, lo que puede aumentar una pequeña cantidad de resistencia, pero el impacto se puede ignorar en la mayoría de las aplicaciones.
8. Escenarios de aplicación
Alfiler recto:
Equipos de control industrial
Electrónica automotriz
Equipos de suministro de energía
Entorno de alta vibración
Pasador doblado:
Productos electrónicos de consumo (como televisores, equipos de audio)
Equipos de comunicación
Diseño de PCB con espacio limitado
9. Cost
Pasadores rectos: Suelen tener costes más bajos debido a su estructura sencilla y a su proceso de producción maduro.
Pasadores doblados: pueden tener costos ligeramente más altos debido a la necesidad de procesamiento de doblado adicional.
10. Flexibilidad de diseño
Pasadores rectos: el diseño es relativamente fijo y adecuado para aplicaciones estandarizadas.
Pines doblados: el diseño es más flexible y la dirección del pie de soldadura se puede ajustar de acuerdo con el diseño de PCB, lo que es adecuado para el diseño de PCB de alta densidad.
Resumen
Características Pasador recto Pasador doblado
Dirección de instalación PCB vertical PCB paralela
Ocupación del espacio Ocupa espacio vertical Ahorra espacio vertical
Resistencia mecánica Mayor Menor
Proceso de soldadura Soldadura por ola, Soldadura manual Soldadura por reflujo, Soldadura por ola
Disipación de calor Mejor Ligeramente Peor
Rendimiento eléctrico Resistencia menor Resistencia ligeramente mayor
Escenarios de aplicación: Industrial, automotriz, entornos de alta vibración, electrónica de consumo, equipos de comunicación, diseño con limitaciones de espacio.
Costo Menor Mayor
Flexibilidad de diseño Menor Mayor
La elección de un pasador recto o un pasador doblado depende de los requisitos específicos de la aplicación, incluidas las limitaciones de espacio, la resistencia mecánica, los requisitos de disipación de calor y el costo.

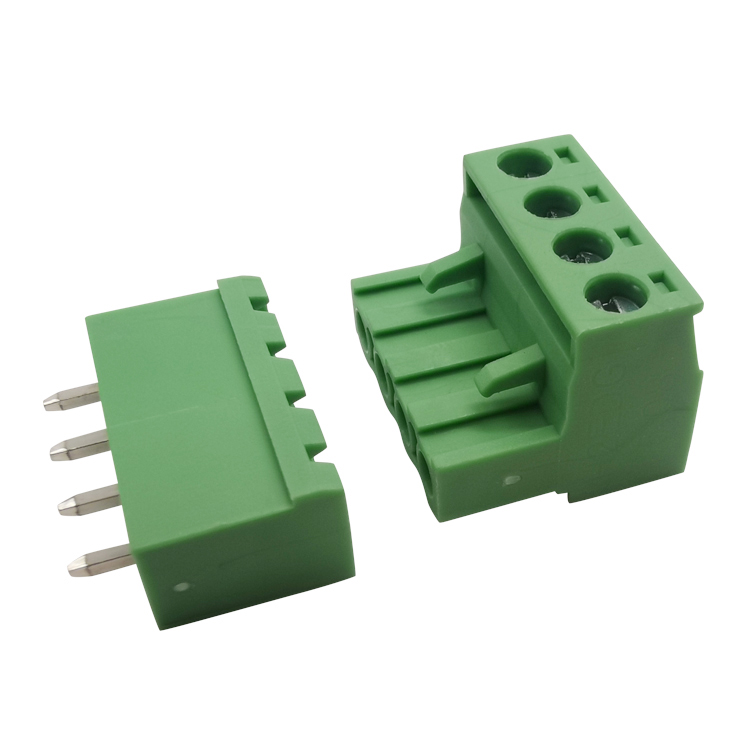

Enchufe los bloques de terminales, como un dispositivo de conexión eléctrica común, se usan ampliamente en campos como control industrial, sistemas de energía y equipos de comunicación. Su conveniente instalación y mantenimiento lo convierten en un componente importante en las conexiones eléctricas. Sin embargo, hay una amplia variedad de pines de terminal 4 enchufables en el mercado con una calidad desigual. Cómo elegir el conector de bloque terminal de 4 pines apropiado se ha convertido en un problema importante para los usuarios. Este artículo proporcionará un análisis detallado de los puntos clave para seleccionar bloques de terminales de complemento desde múltiples perspectivas, ayudando a los usuarios a tomar decisiones informadas. 1 、 Requisitos claros1. Escenarios de aplicación1.1 Control industrialAlta confiabilidad: los entornos de control industrial son complejos y requieren terminales de cableado con alta confiabilidad y estabilidad.Resistencia a la vibración: el equipo industrial a menudo experimenta vibración, por lo que es necesario elegir el bloqueo terminal de 4 vías con buen rendimiento sísmico. 1.2 Sistema de energíaAlta corriente: en sistemas de energía donde la corriente es alta, es necesario elegir terminales de cableado que puedan soportar altas corrientes.Resistencia de alta temperatura: cuando el equipo de energía funciona a altas temperaturas, se deben seleccionar materiales resistentes a la temperatura alta.1.3 Equipo de comunicaciónConexión de alta densidad: el equipo de comunicación requiere una conexión de alta densidad y se deben seleccionar bloques de terminales compactos.Transmisión de la señal: el equipo de comunicación tiene altos requisitos para la transmisión de la señal y requiere la selección de baja resistencia y bloqueo del conector de 4 vías. 2. Parámetros eléctricos2.1 Voltaje nominalNivel de voltaje: seleccione el voltaje nominal apropiado de acuerdo con el escenario de aplicación real para garantizar que los terminales de cableado puedan soportar el voltaje de trabajo.2.2 corriente nominalCapacidad actual: seleccione la corriente nominal apropiada según la corriente de carga para evitar el calentamiento y el daño causado por la sobrecarga.2.3 Resistencia a aislamientoRendimiento de aislamiento: elija terminales de cableado con alta resistencia a aislamiento para garantizar la seguridad eléctrica. 3. Parámetros mecánicos3.1 Número de inserciones y mudanzasDurabilidad: seleccione los terminales de cableado con el mayor número de inserciones y eliminaciones en función de su frecuencia de uso para garantizar la confiabilidad a largo plazo.3.2 Fuerza de inserción y extracciónOperación conveniente: elija terminales de cableado con inserción moderada y fuerza de eliminación para garantizar la facilidad de instalación y desmontaje.3.3 Rendimiento sísmicoAdaptabilidad ambiental: en entornos de vibración, elija Bloque terminal de 6 polos con buen rendimiento sísmico para evitar aflojamiento. 2 、 Selección de material1. Materiales conductores1.1 Cobre de alta purezaConductividad: el cobre de alta pureza tiene buena conductividad, reduciendo la resistencia y la generación de calor.Resistencia mecánica: el cobre de alta pureza tiene una alta resistencia mecánica, lo que garantiza la estabilidad de la conexión.1.2 Tratamiento de superficieCalidad de recubrimiento: elija materiales conductores chapados con estaño o plata para mejorar la resistencia a la corrosión y el rendimiento de la soldadura. 2. Materiales de aislamiento2.1 Materiales resistentes a la alta temperaturaResistencia al calor: elija plásticos de ingeniería que sean resistentes a altas temperaturas, como nylon, policarbonato, etc., para adaptarse a entornos de alta temperatura.Retraso de la llama: elija materiales de retardante de llama para mejorar la seguridad. 2.2 Resistencia mecánicaResistencia al impacto: elija materiales de aislamiento con alta resistencia mecánica para evitar daños causados por fuerzas externas. 3 、 marca y calidad1. Selección de marca1.1 marcas famosasGarantía de crédito: elija una marca conocida Bloque de terminal 4, con calidad garantizada y servicio postventa.Reputación del mercado: consulte la reputación del mercado y las evaluaciones de los usuarios para elegir marcas con buena reputación. 2. Certificación de calidad2.1 Normas de certificaciónCertificación internacional: elija terminales de cableado que hayan aprobado certificaciones internacionales (como UL, CE, ROHS) para garantizar la calidad y el desempeño ambiental.Normas de la industria: terminales de cableado que cumplen con los estándares de la industria (como IEC, GB) para garantizar la compatibilidad y la confiabilidad. 3. Selección de proveedores3.1 canales regularesDistribuidor autorizado: Compre a través de canales legítimos para evitar productos falsificados e inferiores.Servicio de venta de ventas: elija proveedores que brinden un servicio postventa integral para garantizar el soporte de seguimiento. 4、 Precio y rentabilidad 1. Comparación de precios1.1 Investigación de mercadoComparaciones múltiples: realice una investigación de mercado para comparar los precios de diferentes marcas y modelos. 2. Evaluación de rentabilidad2.1 rendimiento y precioEvaluación integral: teniendo en cuenta el rendimiento, la calidad y el precio, elija productos con alta rentabilidad. Costo a largo plazo: considere los costos de uso a largo plazo y elija productos que sean duraderos y tengan bajos costos de mantenimiento.
La industria de la energía está cambiando bastante rápidamente. Y esto se debe a los avances en la tecnología y al requisito de sistemas eléctricos más eficientes. Uno de los aspectos significativos que influyen en este cambio son Bloques de terminal de tipo tornillo. Estos bloques terminales, en realidad, son extremadamente cruciales, ya que se aseguran de que las conexiones sean seguras y confiables. Sus versatilidad y robustez los hacen esenciales en numerosas aplicaciones, como la automatización industrial hasta los sistemas de energía renovable. Dado que proporcionan conexiones estables que son seguras y confiables. A medida que la industria eléctrica continúa evolucionando, estos componentes siguen siendo muy importantes, ya que pueden acomodar diferentes necesidades. Se usan ampliamente en Varios campos, incluidos los sistemas de automatización industrial y energía renovable, donde la confiabilidad es de suma importancia.
Una de las tendencias más importantes es que existe una creciente demanda de configuraciones de polos de bloque 3 de terminales. Estos bloques son bastante ideales para manejar sistemas de energía trifásicos, que se utilizan ampliamente en entornos industriales y comerciales. A medida que la industria de energía se mueve Hacia una mayor eficiencia y sostenibilidad, la adopción de Bloque terminal de 3 polos Se espera que aumente las soluciones, especialmente en las instalaciones de energía solar y eólica.
Otra tendencia es la integración de los bloques de terminales de tipo de tornillo con diseños avanzados de PCB. El uso de componentes de bloque de terminal de barrera de PCB permite el cableado de ForCompact y organizado, reduciendo el riesgo de cortocircuitos y mejorar la confiabilidad del sistema general. Esto es especialmente importante en los sistemas de potencia modernos donde La optimización y la seguridad del espacio son las principales prioridades.
Además de las configuraciones de varios polos, la necesidad de conexiones más directas como el terminal de tornillo de 2 pines está aumentando. Estos bloques, comúnmente utilizados en aplicaciones de bajo voltaje, son apreciados por su simple instalación y mantenimiento. Bloque terminal de 2 pines de tornillo El conector es especialmente favorecido en proyectos comerciales residenciales y a pequeña escala; es un hecho que la simplicidad y la rentabilidad tienen gran importancia.
La industria eléctrica también está viendo un cambio hacia materiales más robustos y respetuosos con el medio ambiente en los bloques de terminales de tipo tornillo. Otras configuraciones siguen siendo confiables incluso en entornos extremos, como parques eólicos en alta mar o instalaciones industriales de alta temperatura.
Mirando hacia el futuro, el futuro de los bloques de terminales de tipo de tornillo en la industria eléctrica se verá moldeado por la innovación y la adaptabilidad. Desde los diseños de bloques de terminales de barrera PCB hasta soluciones versátiles de terminal de tornillo de 2 pines, estos componentes continuarán evolucionando para satisfacer las demandas de los sistemas eléctricos modernos A medida que la industria adopta las redes más inteligentes y la energía renovable, los bloques terminales de tipo tornillo seguirán siendo una piedra angular de una distribución de energía eficiente y confiable.
Al mantenerse por delante de estas tendencias, los fabricantes e ingenieros pueden asegurarse de que sus sistemas estén equipados para manejar los desafíos y oportunidades del futuro. Ya sea un bloque de terminal de 3 polos para aplicaciones industriales o un conector de bloque de terminal de tornillo de 2 pines para la terminal residencial derecha derecha La solución de bloque puede marcar toda la diferencia.
Cuando se trabaja con los componentes de PCB del conector de bloque terminal, un desafío común es garantizar que el enchufe y el pin se alineen perfectamente. Un desajuste puede conducir a malas conexiones eléctricas, una mayor resistencia e incluso fallas en el sistema. Si está tratando con los sistemas de conectores eléctricos de bloques terminales. o Terminal PCB PIN Configuraciones, abordar este problema es crucial para mantener un rendimiento óptimo.
El primer paso para resolver un desajuste es verificar las especificaciones de los conectores de su terminal PCB. A menudo, el problema surge de usar componentes incompatibles. Compruebe las hojas de datos para el enchufe y el PIN para garantizar que compartan las mismas dimensiones, tono y calificaciones de corriente Si los bloques de terminales de PCB que está utilizando no coinciden con los pines, considere cambiar a un modelo compatible o consultar al fabricante para obtener orientación.
Otra solución efectiva es inspeccionar la condición física del conector del bloque del terminal del tornillo y sus pines. El tiempo, el desgaste, el desgaste puede causar deformación o corrosión, lo que lleva a problemas de alineación. Clebe los contactos a fondo y verifique cualquier signo de daño. Si el Los pines o conectores se doblan o se desgastan con la aparición con los componentes de PCB del conector de bloques terminal de alta calidad, pueden restaurar la funcionalidad adecuada.
Para aquellos que diseñan diseños de PCB personalizados, cheque dos veces, el espaciado y la alineación de los pines durante la fase de diseño. Un pequeño error, en el diseño de los conectores de terminales de PCB, puede conducir a un desajuste significativo. Utilice las herramientas CAD para simular la conexión y asegurarse de que El terminal PCB PIN se alinea con precisión con el enchufe. Este enfoque proactivo puede ahorrar tiempo y recursos durante el ensamblaje.
Si el desajuste persiste, considere usar adaptadores o conectores intermedios. Muchos sistemas de conector eléctrico de bloque terminal ofrecen adaptadores que pueden cerrar la brecha entre los componentes no coincidentes. Estos adaptadores son particularmente útiles al integrar más antiguos Bloques de terminales de PCB con sistemas más nuevos o cuando se trabaja con configuraciones PIN no estándar.
Finalmente, siempre pruebe la conexión después de resolver la falta de coincidencia. Use un multímetro para verificar la continuidad eléctrica y asegúrese de que no haya resistencia excesiva. Ya sea que esté trabajando con los sistemas de conector de bloques de terminal de tornillo u otros tipos de conectores terminales de PCB, las pruebas exhaustivas garantizan una confiable confiable. y conexión duradera.
Siguiendo estos pasos, puede abordar efectivamente los problemas de desajuste entre los componentes y pines de PCB del conector de bloque terminal. Esto asegura que sus sistemas eléctricos funcionen suavemente y con alta eficiencia.

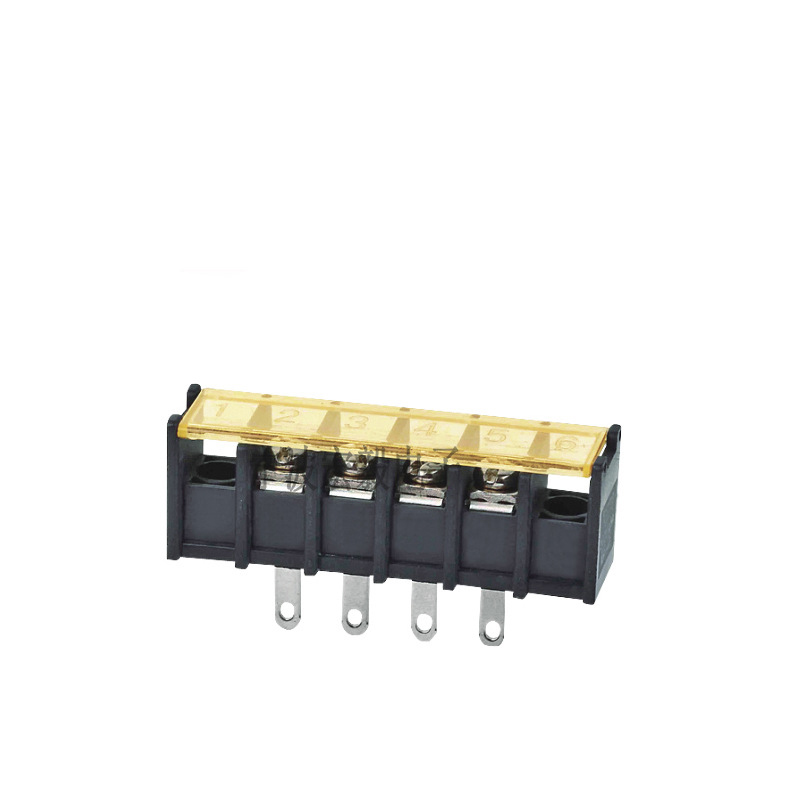

A medida que la demanda de conexiones eléctricas eficientes y confiables en los controladores sigue creciendo, el Bloque de terminal de tornillo de barrera ha surgido como un componente significativo en los diseños modernos. Conocido por su construcción sólida y conexiones estrictas, este bloque terminal se usa ampliamente en controladores industriales, sistemas de automatización y dispositivos IoT. para ingenieros que buscan durabilidad y rendimiento.
