Bloques de terminales Parecen componentes sencillos y genéricos. Pero son el eslabón más débil en muchas fallas de gabinetes de control eléctrico.
La mayoría de los problemas que se presentan en el campo (apagados intermitentes, sobrecalentamiento de terminales, conexiones sueltas y cortocircuitos) tienen una causa principal: la selección incorrecta del bloque de terminales.
Para los diseñadores de paneles y los ingenieros de adquisición de equipos, elegir terminales basándose únicamente en el precio o el tamaño básico conlleva costosas reparaciones posventa. Cada proyecto tiene cargas de circuito, entornos de instalación y requisitos de producción únicos.
Tras años de montaje y resolución de problemas en armarios eléctricos in situ, resumimos cinco factores clave imprescindibles para la selección de bloques de terminales. Esta guía ofrece reglas prácticas, comprobadas en campo, para ayudarle a elegir los terminales más adecuados para su proyecto y evitar errores de ingeniería comunes.
1. Adaptación de la capacidad eléctrica (margen de seguridad de corriente y tensión)
La capacidad eléctrica es la base para la selección de bloques de terminales. También es el parámetro que con mayor frecuencia se subestima en el diseño de proyectos.
Muchos ingenieros seleccionan los terminales estrictamente según la corriente nominal del circuito. Esto no deja margen para picos de carga, aumentos de temperatura ni fluctuaciones de corriente.
Según la experiencia práctica, el funcionamiento prolongado degrada la conductividad de los terminales. El funcionamiento de los terminales a su corriente nominal máxima provoca inevitablemente sobrecalentamiento y envejecimiento.
Regla práctica de ingeniería: Reserve un margen de seguridad de corriente de al menos el 150 %. La tensión nominal del terminal también debe superar la tensión máxima del sistema, incluyendo las sobretensiones transitorias.
Para talleres industriales con alta humedad y polvo, priorice los terminales con mayores distancias de fuga y de aislamiento. Estos evitan la formación de arcos eléctricos y descargas superficiales en condiciones de trabajo adversas.
2. Compatibilidad del calibre del cable y estabilidad de la conexión
La incompatibilidad entre el calibre del cable y el rango de las abrazaderas de los terminales es uno de los principales fallos ocultos en los proyectos de producción en masa.
Un terminal demasiado grande no puede sujetar firmemente los cables finos. Los hilos sueltos generan una alta resistencia de contacto y provocan sobrecalentamiento. Un terminal demasiado pequeño aplastará los cables gruesos, dañando los conductores y reduciendo la capacidad de conducción de corriente.
Otro error común en obra: usar cables multifilares sin terminales. Los hilos finos dispersos pueden provocar fácilmente cortocircuitos entre fases debido a las vibraciones.
Confirme siempre el rango de calibre de cable aplicable al terminal (AWG o mm²). Utilice cables sólidos, multifilares y flexibles para evitar riesgos de fallos en la conexión.
3. Tipo de conexión del terminal (que se ajuste a las necesidades de producción y mantenimiento)
Tornillo, barrera, inserción sin tornillos y terminales enchufables Cada uno se adapta a diferentes escenarios de proyecto. Ningún tipo funciona para todos los circuitos.
La siguiente tabla compara cuatro tipos de terminales convencionales, lo que le ayudará a seleccionar la más adecuada en función del volumen de producción, las vibraciones en las instalaciones y la frecuencia de mantenimiento.
Tipo de terminal | Ventajas principales del sector | Limitaciones clave | Mejor solicitud de proyecto |
|---|---|---|---|
Terminal de tornillo estándar | Bajo costo, compatibilidad total con el cableado, fácil reparación in situ, amplia disponibilidad de stock. | Propenso a aflojarse por vibración, par de apriete manual inconsistente, cableado a granel lento | Proyectos personalizados de bajo presupuesto, circuitos estáticos de baja potencia para interiores. |
Terminal de barrera | Barrera de aislamiento independiente, protección contra cortocircuitos, excelente resistencia a las vibraciones, bajo riesgo de sobrecalentamiento. | Superficie ligeramente mayor, coste de material moderado. | Entrada de red eléctrica, bucles de alimentación de alta corriente, armarios de taller propensos a vibraciones. |
Terminal de inserción sin tornillos | Cableado rápido sin herramientas, tensión constante del resorte, sin aflojamiento de tornillos, alta eficiencia de producción. | Precio unitario más elevado, escasa adaptabilidad a cables de alta corriente ultragruesos. | Producción en masa estandarizada de gabinetes, cableado de señales a gran escala |

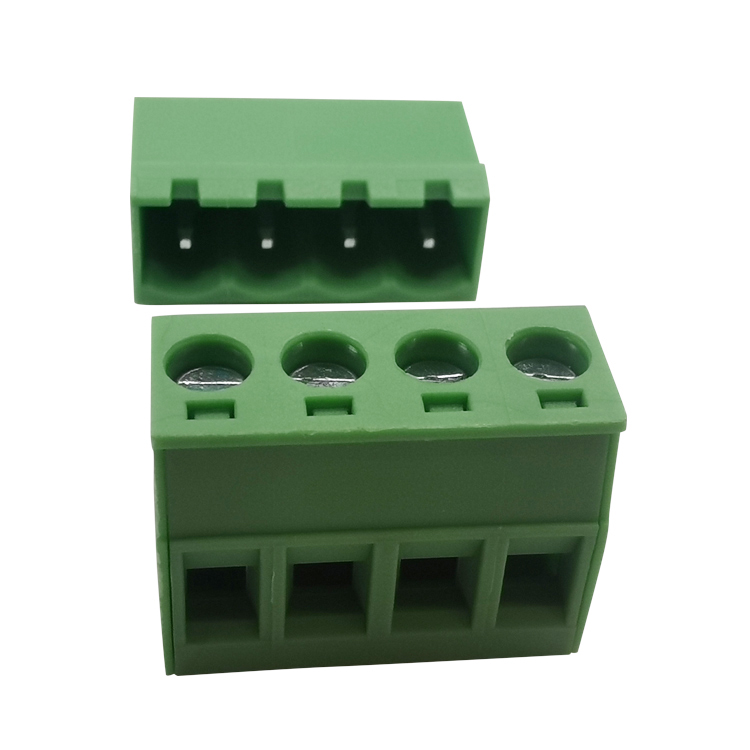

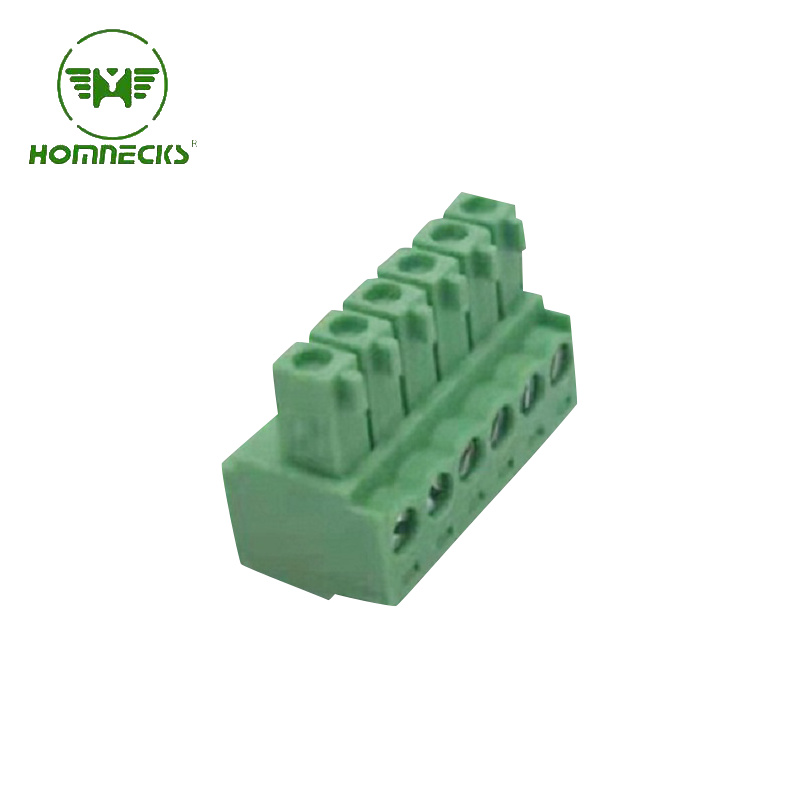

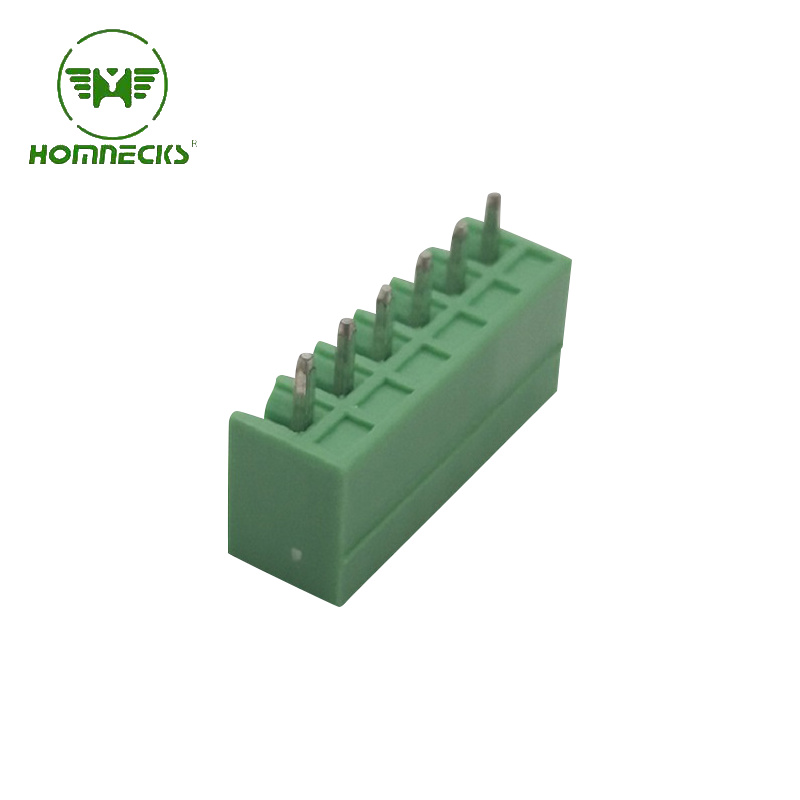

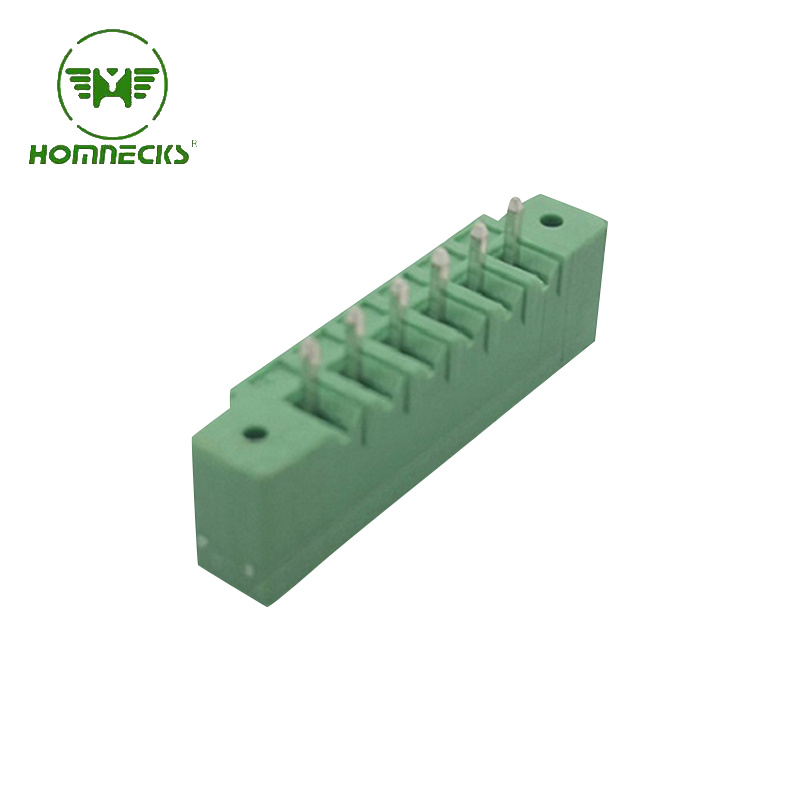

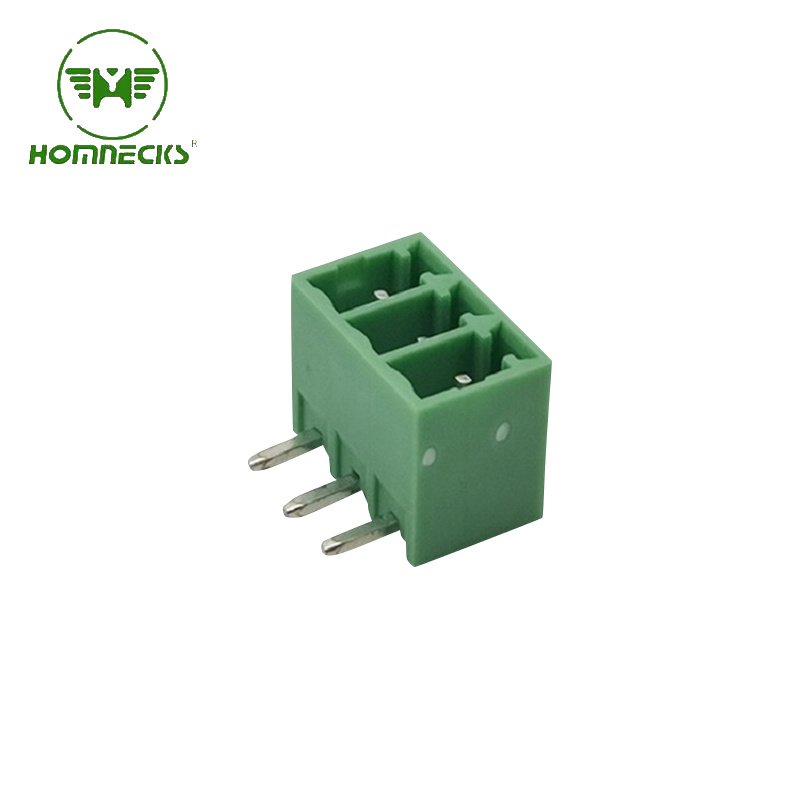

Terminal enchufable | Soporte para precableado, reemplazo rápido de módulos, cero recableado in situ. | Baja resistencia a las vibraciones, alto riesgo de contacto intermitente. | Equipos modulares, módulos de control que se desmontan con frecuencia. |
4. Adaptabilidad ambiental y mecánica
Los armarios de oficina estáticos para interiores y los armarios de taller de fábrica requieren especificaciones de terminales completamente diferentes.
Los entornos industriales presentan tres factores de interferencia principales: vibración, polvo y humedad. Los terminales comunes se deterioran rápidamente en condiciones adversas.
Los armarios instalados en motores, cintas transportadoras y líneas de producción deben priorizar las estructuras terminales antivibratorias para evitar conexiones sueltas.
Para talleres polvorientos y húmedos, seleccione terminales con plástico aislante de alta calidad (PA66 ignífugo). Estos resisten la oxidación, la fuga de corriente y la erosión ambiental a largo plazo.
5. Certificación y balance de costo-beneficio del proyecto
El cumplimiento de la certificación determina la idoneidad del equipo para el mercado y su nivel básico de seguridad.
Los equipos de exportación requieren terminales con certificación UL, IEC o CSA. Los proyectos industriales nacionales necesitan certificaciones VDE y de resistencia al fuego para superar las auditorías de seguridad de fábrica.
Para controlar los costos, evite dos extremos. No sobredimensione todos los terminales para no aumentar los costos del proyecto. Tampoco elija a ciegas terminales no certificadas de bajo precio para ahorrar costos, ya que esto conlleva fallas frecuentes.
La mejor estrategia en términos de costo-rendimiento: utilizar terminales de barrera de alta seguridad para los circuitos de alimentación principales y terminales estándar económicos para los circuitos de señal ordinarios.
Hoja de referencia rápida de parámetros de selección
Esta tabla ordena los umbrales de selección de núcleos para una revisión rápida de la lista de materiales y la confirmación de las especificaciones, lo que resulta adecuado para el trabajo diario de ingeniería y compras.
Parámetro de selección | Requisito de la norma industrial | Mejores prácticas en el campo |
|---|---|---|
Margen actual | Coincidencia actual calificada al 100% | Reserve un margen de carga del 150 % para evitar el envejecimiento térmico. |
Margen de voltaje | Igual a la tensión del sistema | 25% superior a la tensión máxima de sobretensión del sistema. |
Emparejamiento de cables | Adaptación general del rango de cables | Asegúrese de que el tipo de cable y el calibre (AWG) coincidan estrictamente; utilice casquillos para cables multifilares. |
Entorno de vibración | No se requiere nada especial. | Elija terminales de barrera o sin tornillos para equipos vibratorios. |
Proceso de dar un título | Certificación básica de seguridad | Cumplir con los estándares de acceso al mercado local (UL/IEC/CSA) |
Preguntas frecuentes sobre la selección de proyectos de bloques de terminales
P1: ¿Es necesario reservar un margen de corriente al seleccionar bloques de terminales?
Sí, es obligatorio para proyectos industriales. Operar los terminales a su corriente nominal máxima provoca una acumulación continua de calor debido a las fluctuaciones de carga y los cambios de temperatura. Reservar un margen de corriente del 150 % previene eficazmente el envejecimiento térmico, el sobrecalentamiento y las conexiones flojas. Es la forma más rentable de reducir las tasas de fallos a largo plazo.
P2: ¿Qué tipo de terminal es el más versátil para la mayoría de los proyectos de armarios de control?
La configuración mixta es la solución más práctica. Utilice bornes de conexión para la entrada de red y los circuitos de alta corriente para garantizar la seguridad y la resistencia a las vibraciones. Adopte bornes de conexión rápida sin tornillos para el cableado de señales masivas y así mejorar la eficiencia del montaje. Utilice bornes de tornillo estándar para los circuitos auxiliares de bajo presupuesto y así controlar los costes totales del proyecto.
P3: ¿Realmente importan las certificaciones de terminales para proyectos nacionales que no son de exportación?
Por supuesto. Los terminales certificados cumplen con parámetros estandarizados de aislamiento, resistencia al fuego y distancia de fuga. Los terminales de bajo costo no certificados suelen escatimar en materiales. Son propensos a fallas en el aislamiento y a la formación de arcos eléctricos en entornos industriales adversos, lo que genera riesgos para la seguridad y provoca que no superen las auditorías de seguridad de las fábricas de los clientes.
