Comparando tornillos, resortes, sin tornillos y bloques de terminales de PCB enchufablesEste artículo desglosa el costo, la velocidad de ensamblaje, la resistencia a las vibraciones y la facilidad de mantenimiento en campo para ayudarle a elegir.Si recorre cualquier línea de producción de electrónica industrial, verá bloques de terminales de PCB en casi la mitad de todas las placas de control y módulos de alimentación. La mayoría de los equipos de diseño y compras tratan los bloques de terminales como simples componentes básicos. Suelen elegir la opción más económica y continúan con la lista de materiales. Sin embargo, esta selección superficial genera problemas reales en la práctica.La diferencia entre los bloques de terminales de tornillo, de resorte, sin tornillo y enchufables va mucho más allá del costo de los componentes. Afecta la eficiencia de la producción, la confiabilidad del equipo a largo plazo, la tolerancia a las vibraciones y años de mantenimiento in situ.Esta práctica guía comparativa industrial abarca los cuatro tipos principales de bloques de terminales. Nos basamos en la experiencia real de fabricación y servicio técnico para ayudarle a seleccionar la mejor opción para sus proyectos de armarios de control y equipos industriales.Descripción general de los 4 tipos principales de bloques de terminales para PCBCada bloque de terminales El diseño se adapta a distintos escenarios de producción y de campo. Antes de realizar comparaciones detalladas, aclaramos los principios básicos de funcionamiento y los términos de búsqueda del sector para cada tipo.Bloques de terminales de tornilloEste es el diseño más tradicional y utilizado. Una placa de sujeción metálica, accionada por un tornillo, fija firmemente los cables pelados. Incorpora tecnología consolidada y cumple con todas las especificaciones. Algunos términos de búsqueda comunes en la industria son «bloque de terminales de tornillo para PCB» y «conector de bloque de terminales de tornillo».Bloques terminales de resorteSustituye el bloqueo manual con tornillos por una jaula de resorte integrada. Los cables se insertan contra la tensión del resorte y se fijan automáticamente. La mayoría de los modelos no requieren herramientas, lo que garantiza un cableado rápido y estable.Bloques de terminales sin tornillosUna versión mejorada de las estructuras de tipo resorte, operadas principalmente mediante palancas o pulsadores. Abra la palanca, inserte el cable y ciérrela para bloquear. Los términos «bloque de terminales sin tornillos» y «terminales sin tornillos» abarcan toda esta gama de productos, ideal para instalaciones de cableado de alta eficiencia. Bloques de terminales enchufablesEstructura separable de dos piezas, compuesta por un cabezal fijo soldado a la placa de circuito impreso (PCB) y un conector de cable desmontable. El conjunto completo de cables se puede conectar y desconectar sin necesidad de recablear los conductores individualmente. Términos de búsqueda populares: «bloque de terminales enchufable para PCB» y «conector de bloque de terminales enchufable». Bloques terminales de barreraUna variante especializada de tipo tornillo con barreras de aislamiento de plástico independientes entre polos adyacentes. Proporciona una distancia de fuga y de aislamiento suficiente, diseñada para escenarios de distribución de energía industrial de alta tensión. "Bloque de terminales de tornillo con barrera" es un término de búsqueda industrial frecuente. Tabla comparativa de dimensiones completas del bloque de terminalesPara una selección rápida y una evaluación de la lista de materiales, resumimos los indicadores clave, que incluyen el costo, la eficiencia del ensamblaje, la resistencia a las vibraciones, la facilidad de mantenimiento en campo y la compatibilidad del cableado de todos los modelos principales. Tipo de bloque de terminalesNivel de costo unitarioVelocidad de ensamblajeResistencia a vibraciones y golpesCapacidad de mantenimiento en campoTolerancia del calibre del alambreMejores escenarios de aplicación industrialTipo tornilloMás bajoMás lento (depende de la herramienta)Promedio (propenso a perder con el tiempo)Mal estado (se requiere una terminación completa del cableado)Calibre ancho (24–12 AWG, alta tolerancia)Equipos de alto volumen y bajo costo, gabinetes de control estáticos para interiores, proyectos con presupuestos ajustados.Tipo resorte/sin tornillosMedio (+20%~50% en comparación con el tipo de tornillo)Muy rápido (cableado sin herramientas)Excelente (antivibración con bloqueo automático)Medio (recableado rápido, sin desmontaje completo)Estrecho (solo rango de diámetro fijo)Líneas de producción en masa, equipos de motor, dispositivos industriales montados en vehículos/ferrocarrilesTipo enchufableMás alto (estructura de dos partes)Cableado rápido, montaje inicial lentoBuena (estructura de apareamiento estable)Excelente (desmontaje del arnés con un solo clic)Depende del tipo de terminación interna del conector.Equipos con mantenimiento en campo, placas de control modulares, módulos industriales reemplazables.Tipo de tornillo de barreraMedio-altoEnsamblaje manual lentoBuena (estructura estable que soporta presión)MedioAncho, adecuado para cables gruesos de alta corriente.Distribución de energía de alta tensión, control de motores, equipos inversores de nueva energía Análisis de costos: El costo más bajo de un componente no equivale al costo total más bajo.Los bloques de bornes de tornillo tienen el menor coste unitario. Su estructura consolidada y su proceso de producción estandarizado los convierten en la opción más competitiva en cuanto a costes para la gestión de listas de materiales en grandes volúmenes.Los bloques de terminales de resorte y sin tornillos cuestan entre un 20 % y un 50 % más por polo. Las piezas de acero para resortes de precisión y las carcasas de plástico personalizadas aumentan los costos de fabricación.Los bloques de terminales enchufables son los más caros. Adoptan una estructura de doble cuerpo, con cabezal y conector, y requieren tolerancias de acoplamiento más estrictas.Desde la perspectiva de la ingeniería in situ, el costo unitario de los componentes puede resultar engañoso. Los bloques de tornillos requieren el uso de un destornillador manual para cada poste. Para miles de placas producidas en masa, los costos laborales acumulados superan con creces la diferencia de precio entre los bloques de resorte y los bloques sin tornillos. Optar por modelos sin herramientas, aunque sean ligeramente más caros, reduce eficazmente los costos generales de producción. Velocidad de ensamblaje: las estructuras sin herramientas dominan la producción en masa.La eficiencia en el montaje es la mayor ventaja de los bloques de terminales sin tornillos.En los bloques de terminales de tornillo, cada polo independiente requiere operaciones repetidas: inserción del cable, apriete con destornillador e inspección del par de apriete. Un bloque de terminales de 12 pines necesita 12 pasos de apriete independientes. Esto limita considerablemente la velocidad de producción en las líneas de montaje, tanto automatizadas como manuales.Los bornes de resorte permiten la inserción directa de cables y la sujeción automática. Los bornes sin tornillos, tipo palanca, solo requieren una apertura, alimentación de cables y cierre sencillos. Cada operación de cableado tarda menos de un segundo.En equipos industriales y comerciales de gran volumen, el ahorro de mano de obra que ofrecen los bloques sin tornillos ni resortes compensa por completo el mayor costo de los componentes. En el caso de gabinetes personalizados de producción en lotes pequeños, la diferencia de eficiencia es insignificante. Resistencia a las vibraciones: el indicador de fiabilidad más subestimado.La resistencia a las vibraciones y a los golpes determina directamente el funcionamiento estable a largo plazo de los equipos industriales, un aspecto que a menudo se pasa por alto en las primeras etapas del diseño.Las conexiones de tornillo tradicionales sufren microrelajación tras vibraciones prolongadas. La fuerza de sujeción disminuye gradualmente a lo largo de miles de horas de funcionamiento, lo que provoca un mal contacto o circuitos abiertos. Este fallo es extremadamente común en accionamientos de motores, maquinaria móvil y armarios de control montados en vehículos.Los bornes de conexión sin tornillos ni resortes cuentan con estructuras de autoajuste pasivo. La vibración no afloja la conexión; al contrario, compacta el conector del cable. Por ello, son el estándar en entornos con vibraciones en ferrocarriles, automóviles e industria pesada.Los bloques de tornillo solo son adecuados para equipos estáticos de interior con entornos de funcionamiento estables. Facilidad de mantenimiento en campo: los bloques enchufables optimizan completamente el mantenimiento.La sustitución de placas in situ y el mantenimiento correctivo son los principales problemas de la ingeniería postventa.Cuando fallan las placas de bornes de tornillo o de resorte, los técnicos deben desmontar, marcar y clasificar cada cable individualmente. Tras reemplazar la placa, todos los cables deben volver a conectarse y calibrarse. El reemplazo de una placa de 16 pines lleva casi 20 minutos, con un alto riesgo de cableado incorrecto y fallos secundarios.Los bloques de terminales enchufables modifican la lógica de mantenimiento. El conector del mazo de cables se separa del cabezal de la placa de circuito impreso en un solo paso. Simplemente reemplace la placa y vuelva a conectar el mazo de cables integrado. Todo el proceso dura solo 2 minutos, sin riesgo de errores en la secuencia de cables.La única desventaja de las estructuras enchufables es una mayor altura vertical de la placa. Para armarios de control con espacio interno limitado, es necesario verificar las dimensiones con antelación. Adaptabilidad del cableado y escenarios de cumplimiento de alto voltajeLos bornes de tornillo ofrecen la mayor compatibilidad con cables. Su estructura de sujeción ajustable se adapta a cables de 24 AWG a 12 AWG, lo que permite su uso en diferentes especificaciones de cableado en instalaciones multirregionales.Los modelos con resorte y sin tornillos tienen rangos de diámetro de alambre fijos. Los alambres ultrafinos no se pueden sujetar firmemente y los alambres ultragruesos no se pueden insertar. Los diseñadores deben verificar rigurosamente el rango de parámetros de la hoja de datos.Para escenarios de alta tensión, superiores a la tensión de red, los bloques de bornes convencionales de paso reducido no cumplen con las normas de fuga y aislamiento de IEC y UL. Los bloques de bornes con barrera solucionan este problema mediante barreras de plástico aislantes y un diseño de paso amplio de 7,5 mm/7,62 mm, lo que los convierte en la opción más común y compatible para equipos de distribución de energía e inversores de nueva generación. Referencia para la selección y el suministro de fabricantes principalesDos marcas dominan el mercado mundial de bloques de terminales industriales: Phoenix Contact y Degson.Phoenix Contact es una marca alemana de alta gama con líneas de productos completas y un alto reconocimiento mundial, ampliamente utilizada en proyectos industriales de alto nivel en Europa y América.Degson ofrece productos de bloques de terminales con especificaciones completas y a precios competitivos, con importantes ventajas en la cadena de suministro para proyectos globales sensibles al costo y mercados asiáticos.Ambas marcas abarcan series de tornillos, resortes, sin tornillos, enchufables y de barrera. Al personalizar piezas no estándar, priorice los modelos compatibles con estos dos estándares principales para garantizar la disponibilidad de suministro secundario y evitar riesgos en la cadena de suministro. Reglas prácticas de selección en ingenieríaNo existe un bloque de terminales ideal para todos. La elección óptima depende del entorno operativo del equipo, el modo de producción y el modo de mantenimiento posventa.•Equipos estáticos de gran volumen y precio accesible: Para obtener la mejor relación calidad-precio, elija bloques de bornes de tornillo.•Equipos de producción en masa o propensos a vibracionesElija bloques de terminales con resorte o sin tornillos para mejorar la eficiencia y la fiabilidad a largo plazo.•Equipos modulares con mantenimiento en campoElija bloques de terminales enchufables para reducir considerablemente los costes de mano de obra posventa y los fallos de cableado.•Distribución de energía de alta tensión y equipos de energía industrial: Elija bornes de tornillo de barrera que cumplan con las normas de aislamiento de seguridad. Preguntas frecuentes: Preguntas comunes de los ingenieros sobre la selección de bloques de terminalesA continuación, encontrará cinco preguntas frecuentes sobre los tipos de bloques de terminales para placas de circuito impreso, centradas en aspectos reales del diseño industrial, la producción y el mantenimiento en campo.1. ¿Son los bloques de terminales de resorte más fiables que los bloques de terminales de tornillo para equipos industriales?Los bloques de bornes de resorte ofrecen mayor fiabilidad a largo plazo en entornos industriales dinámicos. Los bloques de tornillo pueden perder fuerza de sujeción con el tiempo debido a las vibraciones del equipo y los ciclos térmicos, lo que provoca fallos de conexión intermitentes. Los bloques de resorte y sin tornillo mantienen una presión de sujeción constante de forma pasiva, lo que los hace más fiables para motores, maquinaria móvil y sistemas de control montados en vehículos. Para aplicaciones estáticas en armarios eléctricos interiores, los bloques de tornillo con el par de apriete adecuado siguen siendo suficientemente fiables. 2. ¿Merece la pena actualizar a bloques de terminales enchufables para placas de control estándar?Los bloques de terminales enchufables son una buena opción si su equipo requiere mantenimiento, reparación o reemplazo de placas in situ. Si bien son más caros y requieren espacio adicional en la placa de circuito impreso, reducen el tiempo de mantenimiento de campo de más de 20 minutos a menos de 2 minutos por placa. Además, eliminan el error humano derivado de la reconexión manual de cables. Para placas OEM fijas y no reparables que no requieren reemplazo posventa, los bloques de tornillos o resortes estándar son la opción más rentable. 3. ¿Cuál es el mayor riesgo de usar cables de calibre incompatible en bloques de terminales de resorte?Los bornes de resorte tienen un rango de diámetro de cable fijo y estricto. El uso de cables demasiado delgados provoca una fuerza de sujeción insuficiente, lo que resulta en contactos flojos y pérdida de señal ante vibraciones leves. El uso de cables demasiado gruesos impide que se inserten completamente en la jaula del resorte, lo que expone el cobre y aumenta el riesgo de cortocircuitos. A diferencia de los bornes de tornillo con alta tolerancia de calibre de cable, los modelos de resorte prácticamente no ofrecen margen de ajuste in situ; siempre ajuste el calibre del cable a las especificaciones de la hoja de datos. 4. ¿Cuándo debo elegir bloques de bornes de barrera en lugar de bloques de tornillos convencionales?Elija bornes de barrera para distribución de energía de baja tensión y alta tensión, control de motores y diseños de inversores. Las barreras de plástico aislantes entre los polos amplían las distancias de fuga y de aislamiento, cumpliendo plenamente con las normas de seguridad industrial IEC y UL. Los bornes de tornillo convencionales con paso reducido no cumplen con los requisitos de aislamiento de alta tensión y presentan riesgos de seguridad durante su funcionamiento prolongado. 5. ¿Los bloques de terminales sin tornillos y sin herramientas reducen la estabilidad de la calidad de producción?No, los bloques de terminales estandarizados de tipo palanca sin tornillos mejoran la uniformidad de la producción. La calidad de los bloques de tornillos depende en gran medida de la habilidad del operario: un par de apriete inconsistente genera una fuerza de sujeción desigual. Las estructuras sin tornillos adoptan un posicionamiento mecánico fijo, lo que garantiza que cada cable reciba la misma tensión de sujeción. Esto reduce los defectos de producción por lotes y resulta ideal para líneas de montaje automatizadas de alto volumen.

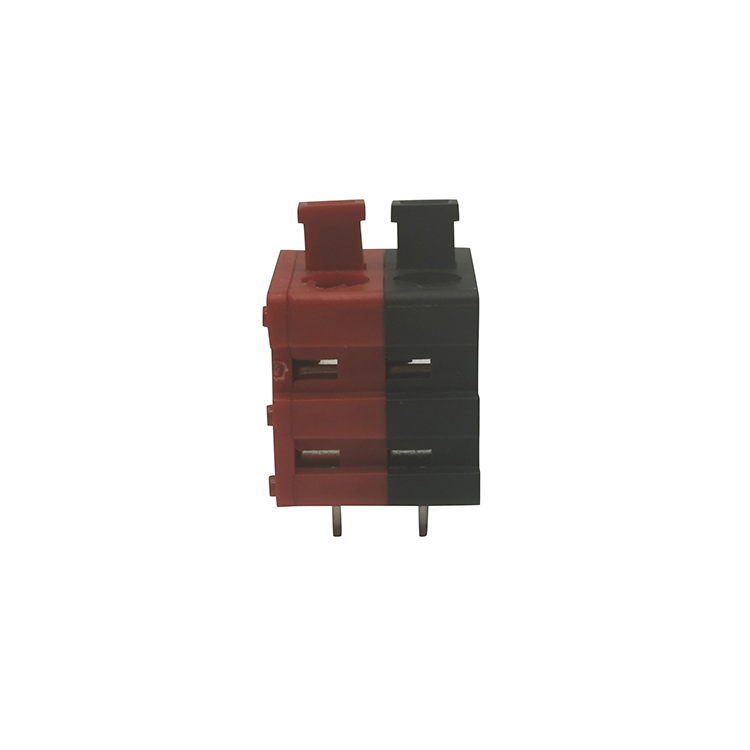

¿Tienes problemas para seleccionar los bloques de terminales de PCB para el diseño de tu armario de control o equipo industrial? No estás solo.La mayoría de los ingenieros eléctricos y de compras se enfrentan al mismo problema. La lista de materiales solo indica "bloque de terminales" sin especificaciones. Con docenas de tipos, tamaños de paso y número de polos disponibles, elegir el modelo incorrecto conlleva retrasos en el montaje, fallos en obra y costes de retrabajo. Esta guía práctica omite la teoría de los libros de texto. Ofrece conocimientos de ingeniería del mundo real para ayudarle a seleccionar la opción ideal. Bloque de terminales de PCB Para placas de control industrial, fuentes de alimentación y equipos de accionamiento. Cubriremos los tipos de núcleos, los tamaños de paso estándar, las reglas de selección de claves y los errores comunes que se deben evitar en el campo. ¿Qué es un bloque de terminales para PCB y por qué es importante?Un bloque de terminales para PCB es un conector modular que se monta en la placa. Sujeta los cables eléctricos a una placa de circuito impreso sin necesidad de soldar cada cable directamente.El principio de funcionamiento es sencillo. Los cables se insertan en el bloque y se fijan mediante tornillos, resortes o una estructura de sujeción con palanca. La alimentación y las señales se transmiten a través de pines internos a la placa de circuito impreso. Aunque la estructura parezca básica, el método de sujeción y las especificaciones dimensionales determinan la eficiencia del montaje, la resistencia a las vibraciones, la capacidad de conducción de corriente y la facilidad de mantenimiento en campo.Todos los bloques de terminales de PCB se definen mediante tres parámetros fundamentales:•Mecanismo de sujeción: Tornillo, resorte, sin tornillo o enchufable• Tamaño del paso: Distancia de centro a centro entre polos adyacentes (mm)•Número de polos: Número de circuitos independientes por bloqueUn error en cualquier parámetro genera problemas prácticos. Un mal ajuste con las carcasas de los equipos, una tolerancia de corriente insuficiente o un montaje lento en la línea de producción son problemas comunes en planta derivados de una selección incorrecta.Tipos de bloques de terminales para PCB: ventajas, desventajas y casos de uso industrialCuatro tipos de bloques de terminales predominan en el diseño de armarios y equipos industriales. Cada uno tiene aplicaciones bien definidas. Hemos resumido sus ventajas, desventajas y escenarios típicos en la práctica para una comparación rápida.Tipo de bloque de terminalesPrincipio de funcionamientoVentajas clave (en las instalaciones del cliente)Inconvenientes comunesAplicaciones industriales típicasTipo tornilloUna placa metálica presiona y fija los cables pelados mediante el par de apriete del tornillo.Bajo costo, ultra confiable, compatible con una amplia gama de calibres de cable, fácil mantenimiento en el sitio.Montaje manual lento; las conexiones se aflojan fácilmente bajo vibraciones prolongadas si el par de apriete no está estandarizado.Cuadros eléctricos generales, armarios de control fijos, equipos industriales de bajo coste.Tipo resorteLa jaula de resorte integrada sujeta los cables automáticamente después de la inserción.Cableado rápido sin herramientas, excelente resistencia a las vibraciones, conexión estable a largo plazo.Rango de adaptación de calibre de alambre estrecho, mayor costo unitario que los tipos de tornillo.Equipos de transporte, maquinaria propensa a vibraciones, paneles de control de automatización industrialSin tornillos (palanca/botón)Abrir mediante palanca/botón, insertar el cable, cerrar para bloquear firmemente.No se necesitan herramientas, cableado de campo ultrarrápido, adecuado para escenarios de cableado de alto volumen.Mayor coste de adquisición, aplicabilidad limitada para cables ultragruesos.Automatización de edificios, sistemas de control de iluminación, proyectos de cableado por lotes in situTipo enchufableEstructura dividida: cabezal PCB fijo + conector de cable desmontablePlaca y arnés de cables separables, sumamente conveniente para el mantenimiento y reemplazo del equipo.Mayor coste, requiere una coincidencia de paso precisa para el acoplamiento.Equipos con servicio de campo, placas de control reemplazables, dispositivos industriales modulares.Tipo de barreraBarrera de plástico independiente entre postes, sujeción de cables con tornillo y arandela.Aislamiento robusto, alta resistencia al voltaje, rendimiento duradero para trabajos pesados.Gran superficie ocupada por la placa, estructura voluminosa, montaje lento.Equipos de distribución de energía, tableros de control de motores, sistemas industriales de alta tensión Tamaños de paso comunes: especificaciones, capacidad y escenarios de aplicaciónEl paso de pines es la dimensión fundamental que afecta la disposición de la placa, la compatibilidad del cableado, la carga de corriente y el espacio libre de aislamiento. En el diseño industrial, la selección del paso de pines determina directamente la seguridad del equipo y la optimización del espacio. Tamaño de paso estándarCaracterísticas de rendimiento principalesNivel de corriente y voltajeEscenarios de aplicación in situ2,54 mm (0,1") Paso estándar mínimo, huella compactaCorriente baja, solo nivel de señalPlacas de control de señales pequeñas, transmisión de señales de sensores, equipos de baja potencia con espacio limitado.3,5 mm / 3,81 mm (0,15")Tono industrial más versátil, tamaño y rendimiento equilibrados.Corriente media-baja, voltaje industrial generalTarjetas de control industrial universales, módulos periféricos PLC, circuitos de integración de señal y alimentación para armarios estándar.5,0 mm / 5,08 mm (0,2")Admite cables más gruesos y mayor capacidad de carga.Corriente media, tensión de alimentación convencionalFuentes de alimentación conmutadas, inversores, placas de control de motores, módulos de potencia industrial7,5 mm / 7,62 mmMáxima distancia de fuga y de aislamiento, fuerte aislamientoAlta corriente y alto voltajeEquipos industriales de alta potencia, control de maquinaria pesada, terminales de distribución de energía de alto voltaje. Regla rápida para ingenieros de campo: Para el 90% de los diseños generales de PCB industriales, elija 3,81 mm o Paso de 5,08 mmSeleccione únicamente conectores de 2,54 mm para circuitos de señal compactos y conectores de 7,5 mm o superiores exclusivamente para cargas de alta potencia y alto voltaje.Selección del número de polos: Adaptación al diseño del circuito y a la facilidad de mantenimiento in situ.El número de polos se refiere a la cantidad de circuitos independientes en un bloque de terminales. Los modelos industriales estándar varían de 2P a 16P, siendo los de 2/3/4/6/8/12P los más comunes y fáciles de conseguir.Lógica básica de coincidencia de conteo de polos:- 2P: Circuito único (positivo/negativo, línea/neutro)- 3P: Circuito de potencia con cable de tierra o monofásico trifásico.- 4P+: Circuitos de señal multigrupo o circuitos integrados trifásicos + tierraDos consejos prácticos sobre el terreno para la selección del número de postes: En primer lugar, no dependa excesivamente de bloques de alta tensión individuales. Un bloque de 12 polos puede sustituirse por dos bloques de 6 polos. El diseño dividido facilita enormemente el cableado, la resolución de problemas y la sustitución de componentes en el lugar de instalación.En segundo lugar, priorice los modelos modulares apilables. La mayoría de los bloques de terminales de tornillo y enchufables admiten la combinación libre de unidades de 2P/3P/4P. Esta combinación flexible se adapta a equipos con múltiples referencias y diferentes cantidades de E/S, y reduce la presión sobre el inventario.Flujo de selección de bloques de terminales paso a paso para diseño industrialSiga este proceso de selección orientado a la ingeniería para los nuevos diseños de placas y así evitar errores de coincidencia:1. Confirme primero la carga de corriente y voltaje.Los parámetros de carga determinan el tamaño del paso. Para corrientes bajas (inferiores a 10 A), se recomienda un paso de 2,54 mm a 3,81 mm. Para corrientes superiores a 15 A, se deben utilizar pasos de 5,08 mm o 7,62 mm para cargas elevadas, a fin de evitar el sobrecalentamiento y la quema de los electrodos. 2. Verifique la compatibilidad del calibre del cable.Verifique el rango de calibre del cable en la hoja de datos (la mayoría cubre de 12 a 24 AWG). Preste atención al grosor máximo del cable en el sitio para asegurar una sujeción completa y evitar un mal contacto debido a calibres incompatibles. 3. Adaptar las condiciones de producción y montaje.Para proyectos de cableado de alta eficiencia y producción en masa, elija bloques de terminales con resorte o sin tornillos para reducir las horas de trabajo manual. Para equipos estándar donde el costo es un factor crítico, los bloques de terminales tradicionales con tornillos son la opción más rentable. 4. Considere los requisitos de mantenimiento en campo.Si la placa de control requiere reemplazo, depuración o mantenimiento posventa periódicos, invierta en bloques de terminales enchufables. El cableado permanece fijo en el sitio y solo se reemplaza la placa de circuito impreso, lo que reduce considerablemente el tiempo de inactividad por mantenimiento. 5. Comprobar el entorno de vibración del equipoLos equipos motorizados, la maquinaria móvil y los dispositivos industriales montados en vehículos no pueden utilizar bornes de tornillo convencionales (propensos a que los cables se suelten por las vibraciones). Las estructuras de sujeción con resorte y sin tornillos proporcionan una fuerza de fijación constante para un funcionamiento estable a largo plazo. 6. Confirmar la disponibilidad de suministroOpte por modelos convencionales de marcas confiables como Phoenix Contact y Degson. Priorice las piezas estándar con paso y número de polos habituales. Las especificaciones personalizadas no estándar conllevan largos plazos de entrega y un servicio posventa engorroso.Preguntas frecuentes sobre bloques de terminales para PCB en diseños industrialesA continuación, se presentan cinco preguntas frecuentes de diseñadores de armarios de control e ingenieros de adquisición de equipos, centradas en los problemas reales que surgen al seleccionar equipos o realizar el cableado in situ. 1. ¿Cuál es el paso de bloque de terminales de PCB más universal para placas de control industrial?Los pasos de 3,81 mm y 5,08 mm son los más comunes para aplicaciones industriales. El paso de 3,81 mm es adecuado para la mayoría de los circuitos de señal y baja potencia (menos de 10 A), mientras que el paso de 5,08 mm cubre los circuitos de potencia de corriente media para inversores, fuentes de alimentación y variadores de motor. Estos dos pasos se adaptan a casi todos los diseños estándar de armarios de control y evitan problemas de espacio o carga de corriente en diseños de uso general. 2. ¿Merecen la pena los bloques de terminales enchufables a pesar de su coste adicional?Los bloques de terminales enchufables ofrecen un valor añadido evidente para equipos que requieren mantenimiento en campo. Si bien son más caros que los bloques de tornillos estándar, separan el cableado de la placa de circuito impreso, lo que permite un reemplazo rápido de la placa y la depuración in situ sin necesidad de recablear. Reducen eficazmente el tiempo de inactividad del equipo y los costes de mano de obra posventa, lo que los convierte en una solución rentable para dispositivos industriales modulares y sistemas de control que requieren mantenimiento frecuente. 3. ¿Qué tipo de bloque de terminales es el más adecuado para entornos industriales con altas vibraciones?Los bornes de conexión con resorte y sin tornillos son la mejor opción para entornos con vibraciones intensas, como equipos con motor, maquinaria móvil y dispositivos industriales montados en vehículos. Los bornes de conexión tradicionales con tornillos tienden a aflojarse tras vibraciones prolongadas debido a la disminución del par de apriete. Las estructuras de sujeción con resorte proporcionan una fuerza de fijación constante y estable para evitar el cableado suelto y fallos intermitentes en el circuito. 4. ¿Puedo mezclar diferentes tamaños de paso en la misma placa de circuito impreso?No se recomienda. Si bien los tamaños de paso similares (3,5 mm frente a 3,81 mm, 5,0 mm frente a 5,08 mm) tienen una apariencia visual idéntica, el espaciado entre pines no es intercambiable. La combinación de pasos diferentes provocará fallos de conexión en los conectores enchufables, errores de montaje e incluso cortocircuitos. Siempre utilice especificaciones de paso uniformes para garantizar un cableado consistente y una compatibilidad de montaje óptima en una misma placa. 5. ¿Qué número de polos debo elegir para las placas de circuito impreso industriales personalizadas?Priorice los circuitos con número de polos estándar (2/3/4/6/8/12P) y evite los modelos con un número impar de pines. Para placas de circuitos múltiples complejas, divida un único bloque de polos altos (p. ej., 12P) en varios bloques modulares de polos bajos. Este diseño mejora la claridad del cableado in situ, simplifica la resolución de problemas y permite una combinación flexible para equipos de múltiples referencias, lo que reduce los costos de inventario. 6 errores comunes de selección y cableado en obra que debe evitarLa mayoría de las fallas en los bloques de terminales no ocurren en el laboratorio, sino durante el funcionamiento a largo plazo en campo. Estos son los errores de ingeniería más frecuentes:- Ignorando la longitud estándar de la tira de cableUn pelado demasiado corto provoca una sujeción insuficiente; un pelado demasiado largo deja el cobre al descubierto, lo que conlleva riesgos de cortocircuito. Siga siempre el tamaño de pelado recomendado en la hoja de datos.- Mezclar tamaños de tono similaresLos bloques de 3,5 mm y 3,81 mm tienen un aspecto visual idéntico, pero las diferencias en el paso de rosca provocan fallos en el acoplamiento del cabezal enchufable y desperdicio en el montaje.- Reservar espacio insuficiente para el cableadoSi no se tiene en cuenta el radio de curvatura de los cables, no habrá espacio suficiente para el cableado in situ cuando los bloques de terminales estén demasiado cerca de las carcasas o los condensadores.- Apretar demasiado los terminales de tornillo: Un par de apriete excesivo rompe los hilos del cable y agrieta las carcasas de plástico. Siga estrictamente el valor de par de apriete estándar que se indica en la hoja de datos oficial.- Redundancia inigualable en el número de postes: El uso indiscriminado de bloques de alta tensión provoca un caos en el cableado y un desperdicio de espacio en la placa.- Ignorando el grado de resistencia a las vibraciones: El uso de bloques de conexión convencionales para equipos vibratorios provoca fallos intermitentes en los circuitos tras meses de funcionamiento. Conclusiones finales de ingenieríaLos bornes de PCB son componentes sencillos pero fundamentales para los equipos de control industrial. Constituyen la interfaz clave entre las placas de circuito impreso y el cableado eléctrico de la planta.Una selección incorrecta no provoca fallos inmediatos en las pruebas. Sin embargo, desencadena problemas ocultos como cableado suelto, mal contacto y averías en el equipo tras un uso prolongado en campo. El tiempo dedicado a la selección precisa de los bloques de terminales en la fase de diseño es mucho menor que el coste del mantenimiento posventa in situ y la reparación del producto.
