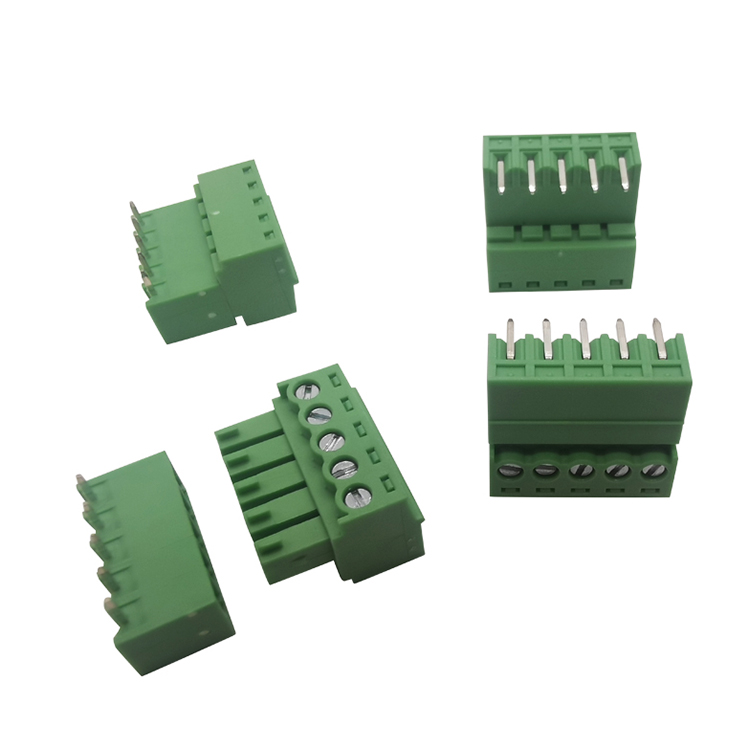

Comparando tornillos, resortes, sin tornillos y bloques de terminales de PCB enchufablesEste artículo desglosa el costo, la velocidad de ensamblaje, la resistencia a las vibraciones y la facilidad de mantenimiento en campo para ayudarle a elegir.Si recorre cualquier línea de producción de electrónica industrial, verá bloques de terminales de PCB en casi la mitad de todas las placas de control y módulos de alimentación. La mayoría de los equipos de diseño y compras tratan los bloques de terminales como simples componentes básicos. Suelen elegir la opción más económica y continúan con la lista de materiales. Sin embargo, esta selección superficial genera problemas reales en la práctica.La diferencia entre los bloques de terminales de tornillo, de resorte, sin tornillo y enchufables va mucho más allá del costo de los componentes. Afecta la eficiencia de la producción, la confiabilidad del equipo a largo plazo, la tolerancia a las vibraciones y años de mantenimiento in situ.Esta práctica guía comparativa industrial abarca los cuatro tipos principales de bloques de terminales. Nos basamos en la experiencia real de fabricación y servicio técnico para ayudarle a seleccionar la mejor opción para sus proyectos de armarios de control y equipos industriales.Descripción general de los 4 tipos principales de bloques de terminales para PCBCada bloque de terminales El diseño se adapta a distintos escenarios de producción y de campo. Antes de realizar comparaciones detalladas, aclaramos los principios básicos de funcionamiento y los términos de búsqueda del sector para cada tipo.Bloques de terminales de tornilloEste es el diseño más tradicional y utilizado. Una placa de sujeción metálica, accionada por un tornillo, fija firmemente los cables pelados. Incorpora tecnología consolidada y cumple con todas las especificaciones. Algunos términos de búsqueda comunes en la industria son «bloque de terminales de tornillo para PCB» y «conector de bloque de terminales de tornillo».Bloques terminales de resorteSustituye el bloqueo manual con tornillos por una jaula de resorte integrada. Los cables se insertan contra la tensión del resorte y se fijan automáticamente. La mayoría de los modelos no requieren herramientas, lo que garantiza un cableado rápido y estable.Bloques de terminales sin tornillosUna versión mejorada de las estructuras de tipo resorte, operadas principalmente mediante palancas o pulsadores. Abra la palanca, inserte el cable y ciérrela para bloquear. Los términos «bloque de terminales sin tornillos» y «terminales sin tornillos» abarcan toda esta gama de productos, ideal para instalaciones de cableado de alta eficiencia. Bloques de terminales enchufablesEstructura separable de dos piezas, compuesta por un cabezal fijo soldado a la placa de circuito impreso (PCB) y un conector de cable desmontable. El conjunto completo de cables se puede conectar y desconectar sin necesidad de recablear los conductores individualmente. Términos de búsqueda populares: «bloque de terminales enchufable para PCB» y «conector de bloque de terminales enchufable». Bloques terminales de barreraUna variante especializada de tipo tornillo con barreras de aislamiento de plástico independientes entre polos adyacentes. Proporciona una distancia de fuga y de aislamiento suficiente, diseñada para escenarios de distribución de energía industrial de alta tensión. "Bloque de terminales de tornillo con barrera" es un término de búsqueda industrial frecuente. Tabla comparativa de dimensiones completas del bloque de terminalesPara una selección rápida y una evaluación de la lista de materiales, resumimos los indicadores clave, que incluyen el costo, la eficiencia del ensamblaje, la resistencia a las vibraciones, la facilidad de mantenimiento en campo y la compatibilidad del cableado de todos los modelos principales. Tipo de bloque de terminalesNivel de costo unitarioVelocidad de ensamblajeResistencia a vibraciones y golpesCapacidad de mantenimiento en campoTolerancia del calibre del alambreMejores escenarios de aplicación industrialTipo tornilloMás bajoMás lento (depende de la herramienta)Promedio (propenso a perder con el tiempo)Mal estado (se requiere una terminación completa del cableado)Calibre ancho (24–12 AWG, alta tolerancia)Equipos de alto volumen y bajo costo, gabinetes de control estáticos para interiores, proyectos con presupuestos ajustados.Tipo resorte/sin tornillosMedio (+20%~50% en comparación con el tipo de tornillo)Muy rápido (cableado sin herramientas)Excelente (antivibración con bloqueo automático)Medio (recableado rápido, sin desmontaje completo)Estrecho (solo rango de diámetro fijo)Líneas de producción en masa, equipos de motor, dispositivos industriales montados en vehículos/ferrocarrilesTipo enchufableMás alto (estructura de dos partes)Cableado rápido, montaje inicial lentoBuena (estructura de apareamiento estable)Excelente (desmontaje del arnés con un solo clic)Depende del tipo de terminación interna del conector.Equipos con mantenimiento en campo, placas de control modulares, módulos industriales reemplazables.Tipo de tornillo de barreraMedio-altoEnsamblaje manual lentoBuena (estructura estable que soporta presión)MedioAncho, adecuado para cables gruesos de alta corriente.Distribución de energía de alta tensión, control de motores, equipos inversores de nueva energía Análisis de costos: El costo más bajo de un componente no equivale al costo total más bajo.Los bloques de bornes de tornillo tienen el menor coste unitario. Su estructura consolidada y su proceso de producción estandarizado los convierten en la opción más competitiva en cuanto a costes para la gestión de listas de materiales en grandes volúmenes.Los bloques de terminales de resorte y sin tornillos cuestan entre un 20 % y un 50 % más por polo. Las piezas de acero para resortes de precisión y las carcasas de plástico personalizadas aumentan los costos de fabricación.Los bloques de terminales enchufables son los más caros. Adoptan una estructura de doble cuerpo, con cabezal y conector, y requieren tolerancias de acoplamiento más estrictas.Desde la perspectiva de la ingeniería in situ, el costo unitario de los componentes puede resultar engañoso. Los bloques de tornillos requieren el uso de un destornillador manual para cada poste. Para miles de placas producidas en masa, los costos laborales acumulados superan con creces la diferencia de precio entre los bloques de resorte y los bloques sin tornillos. Optar por modelos sin herramientas, aunque sean ligeramente más caros, reduce eficazmente los costos generales de producción. Velocidad de ensamblaje: las estructuras sin herramientas dominan la producción en masa.La eficiencia en el montaje es la mayor ventaja de los bloques de terminales sin tornillos.En los bloques de terminales de tornillo, cada polo independiente requiere operaciones repetidas: inserción del cable, apriete con destornillador e inspección del par de apriete. Un bloque de terminales de 12 pines necesita 12 pasos de apriete independientes. Esto limita considerablemente la velocidad de producción en las líneas de montaje, tanto automatizadas como manuales.Los bornes de resorte permiten la inserción directa de cables y la sujeción automática. Los bornes sin tornillos, tipo palanca, solo requieren una apertura, alimentación de cables y cierre sencillos. Cada operación de cableado tarda menos de un segundo.En equipos industriales y comerciales de gran volumen, el ahorro de mano de obra que ofrecen los bloques sin tornillos ni resortes compensa por completo el mayor costo de los componentes. En el caso de gabinetes personalizados de producción en lotes pequeños, la diferencia de eficiencia es insignificante. Resistencia a las vibraciones: el indicador de fiabilidad más subestimado.La resistencia a las vibraciones y a los golpes determina directamente el funcionamiento estable a largo plazo de los equipos industriales, un aspecto que a menudo se pasa por alto en las primeras etapas del diseño.Las conexiones de tornillo tradicionales sufren microrelajación tras vibraciones prolongadas. La fuerza de sujeción disminuye gradualmente a lo largo de miles de horas de funcionamiento, lo que provoca un mal contacto o circuitos abiertos. Este fallo es extremadamente común en accionamientos de motores, maquinaria móvil y armarios de control montados en vehículos.Los bornes de conexión sin tornillos ni resortes cuentan con estructuras de autoajuste pasivo. La vibración no afloja la conexión; al contrario, compacta el conector del cable. Por ello, son el estándar en entornos con vibraciones en ferrocarriles, automóviles e industria pesada.Los bloques de tornillo solo son adecuados para equipos estáticos de interior con entornos de funcionamiento estables. Facilidad de mantenimiento en campo: los bloques enchufables optimizan completamente el mantenimiento.La sustitución de placas in situ y el mantenimiento correctivo son los principales problemas de la ingeniería postventa.Cuando fallan las placas de bornes de tornillo o de resorte, los técnicos deben desmontar, marcar y clasificar cada cable individualmente. Tras reemplazar la placa, todos los cables deben volver a conectarse y calibrarse. El reemplazo de una placa de 16 pines lleva casi 20 minutos, con un alto riesgo de cableado incorrecto y fallos secundarios.Los bloques de terminales enchufables modifican la lógica de mantenimiento. El conector del mazo de cables se separa del cabezal de la placa de circuito impreso en un solo paso. Simplemente reemplace la placa y vuelva a conectar el mazo de cables integrado. Todo el proceso dura solo 2 minutos, sin riesgo de errores en la secuencia de cables.La única desventaja de las estructuras enchufables es una mayor altura vertical de la placa. Para armarios de control con espacio interno limitado, es necesario verificar las dimensiones con antelación. Adaptabilidad del cableado y escenarios de cumplimiento de alto voltajeLos bornes de tornillo ofrecen la mayor compatibilidad con cables. Su estructura de sujeción ajustable se adapta a cables de 24 AWG a 12 AWG, lo que permite su uso en diferentes especificaciones de cableado en instalaciones multirregionales.Los modelos con resorte y sin tornillos tienen rangos de diámetro de alambre fijos. Los alambres ultrafinos no se pueden sujetar firmemente y los alambres ultragruesos no se pueden insertar. Los diseñadores deben verificar rigurosamente el rango de parámetros de la hoja de datos.Para escenarios de alta tensión, superiores a la tensión de red, los bloques de bornes convencionales de paso reducido no cumplen con las normas de fuga y aislamiento de IEC y UL. Los bloques de bornes con barrera solucionan este problema mediante barreras de plástico aislantes y un diseño de paso amplio de 7,5 mm/7,62 mm, lo que los convierte en la opción más común y compatible para equipos de distribución de energía e inversores de nueva generación. Referencia para la selección y el suministro de fabricantes principalesDos marcas dominan el mercado mundial de bloques de terminales industriales: Phoenix Contact y Degson.Phoenix Contact es una marca alemana de alta gama con líneas de productos completas y un alto reconocimiento mundial, ampliamente utilizada en proyectos industriales de alto nivel en Europa y América.Degson ofrece productos de bloques de terminales con especificaciones completas y a precios competitivos, con importantes ventajas en la cadena de suministro para proyectos globales sensibles al costo y mercados asiáticos.Ambas marcas abarcan series de tornillos, resortes, sin tornillos, enchufables y de barrera. Al personalizar piezas no estándar, priorice los modelos compatibles con estos dos estándares principales para garantizar la disponibilidad de suministro secundario y evitar riesgos en la cadena de suministro. Reglas prácticas de selección en ingenieríaNo existe un bloque de terminales ideal para todos. La elección óptima depende del entorno operativo del equipo, el modo de producción y el modo de mantenimiento posventa.•Equipos estáticos de gran volumen y precio accesible: Para obtener la mejor relación calidad-precio, elija bloques de bornes de tornillo.•Equipos de producción en masa o propensos a vibracionesElija bloques de terminales con resorte o sin tornillos para mejorar la eficiencia y la fiabilidad a largo plazo.•Equipos modulares con mantenimiento en campoElija bloques de terminales enchufables para reducir considerablemente los costes de mano de obra posventa y los fallos de cableado.•Distribución de energía de alta tensión y equipos de energía industrial: Elija bornes de tornillo de barrera que cumplan con las normas de aislamiento de seguridad. Preguntas frecuentes: Preguntas comunes de los ingenieros sobre la selección de bloques de terminalesA continuación, encontrará cinco preguntas frecuentes sobre los tipos de bloques de terminales para placas de circuito impreso, centradas en aspectos reales del diseño industrial, la producción y el mantenimiento en campo.1. ¿Son los bloques de terminales de resorte más fiables que los bloques de terminales de tornillo para equipos industriales?Los bloques de bornes de resorte ofrecen mayor fiabilidad a largo plazo en entornos industriales dinámicos. Los bloques de tornillo pueden perder fuerza de sujeción con el tiempo debido a las vibraciones del equipo y los ciclos térmicos, lo que provoca fallos de conexión intermitentes. Los bloques de resorte y sin tornillo mantienen una presión de sujeción constante de forma pasiva, lo que los hace más fiables para motores, maquinaria móvil y sistemas de control montados en vehículos. Para aplicaciones estáticas en armarios eléctricos interiores, los bloques de tornillo con el par de apriete adecuado siguen siendo suficientemente fiables. 2. ¿Merece la pena actualizar a bloques de terminales enchufables para placas de control estándar?Los bloques de terminales enchufables son una buena opción si su equipo requiere mantenimiento, reparación o reemplazo de placas in situ. Si bien son más caros y requieren espacio adicional en la placa de circuito impreso, reducen el tiempo de mantenimiento de campo de más de 20 minutos a menos de 2 minutos por placa. Además, eliminan el error humano derivado de la reconexión manual de cables. Para placas OEM fijas y no reparables que no requieren reemplazo posventa, los bloques de tornillos o resortes estándar son la opción más rentable. 3. ¿Cuál es el mayor riesgo de usar cables de calibre incompatible en bloques de terminales de resorte?Los bornes de resorte tienen un rango de diámetro de cable fijo y estricto. El uso de cables demasiado delgados provoca una fuerza de sujeción insuficiente, lo que resulta en contactos flojos y pérdida de señal ante vibraciones leves. El uso de cables demasiado gruesos impide que se inserten completamente en la jaula del resorte, lo que expone el cobre y aumenta el riesgo de cortocircuitos. A diferencia de los bornes de tornillo con alta tolerancia de calibre de cable, los modelos de resorte prácticamente no ofrecen margen de ajuste in situ; siempre ajuste el calibre del cable a las especificaciones de la hoja de datos. 4. ¿Cuándo debo elegir bloques de bornes de barrera en lugar de bloques de tornillos convencionales?Elija bornes de barrera para distribución de energía de baja tensión y alta tensión, control de motores y diseños de inversores. Las barreras de plástico aislantes entre los polos amplían las distancias de fuga y de aislamiento, cumpliendo plenamente con las normas de seguridad industrial IEC y UL. Los bornes de tornillo convencionales con paso reducido no cumplen con los requisitos de aislamiento de alta tensión y presentan riesgos de seguridad durante su funcionamiento prolongado. 5. ¿Los bloques de terminales sin tornillos y sin herramientas reducen la estabilidad de la calidad de producción?No, los bloques de terminales estandarizados de tipo palanca sin tornillos mejoran la uniformidad de la producción. La calidad de los bloques de tornillos depende en gran medida de la habilidad del operario: un par de apriete inconsistente genera una fuerza de sujeción desigual. Las estructuras sin tornillos adoptan un posicionamiento mecánico fijo, lo que garantiza que cada cable reciba la misma tensión de sujeción. Esto reduce los defectos de producción por lotes y resulta ideal para líneas de montaje automatizadas de alto volumen.
