¿Tienes problemas para seleccionar los bloques de terminales de PCB para el diseño de tu armario de control o equipo industrial? No estás solo.
La mayoría de los ingenieros eléctricos y de compras se enfrentan al mismo problema. La lista de materiales solo indica "bloque de terminales" sin especificaciones. Con docenas de tipos, tamaños de paso y número de polos disponibles, elegir el modelo incorrecto conlleva retrasos en el montaje, fallos en obra y costes de retrabajo.
Esta guía práctica omite la teoría de los libros de texto. Ofrece conocimientos de ingeniería del mundo real para ayudarle a seleccionar la opción ideal. Bloque de terminales de PCB Para placas de control industrial, fuentes de alimentación y equipos de accionamiento. Cubriremos los tipos de núcleos, los tamaños de paso estándar, las reglas de selección de claves y los errores comunes que se deben evitar en el campo.
¿Qué es un bloque de terminales para PCB y por qué es importante?

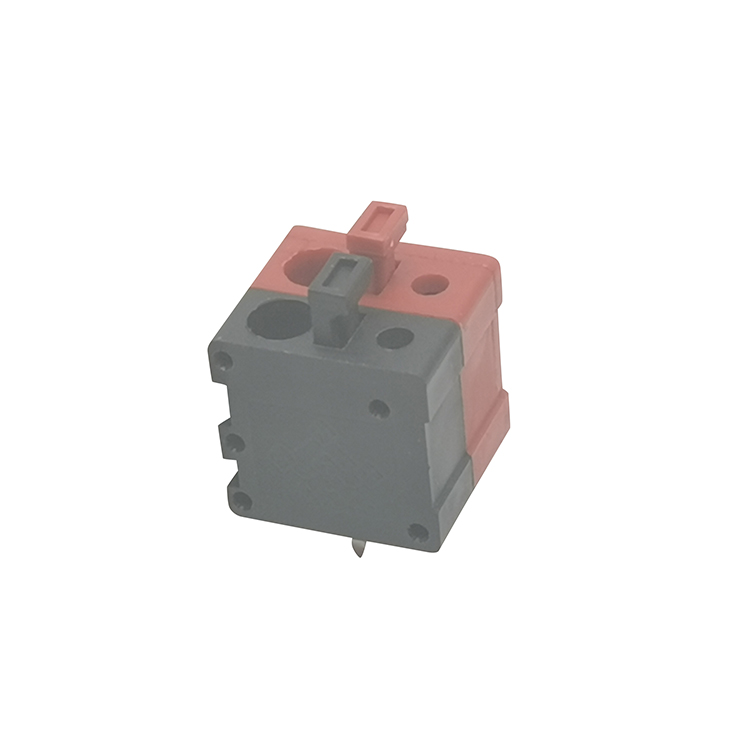

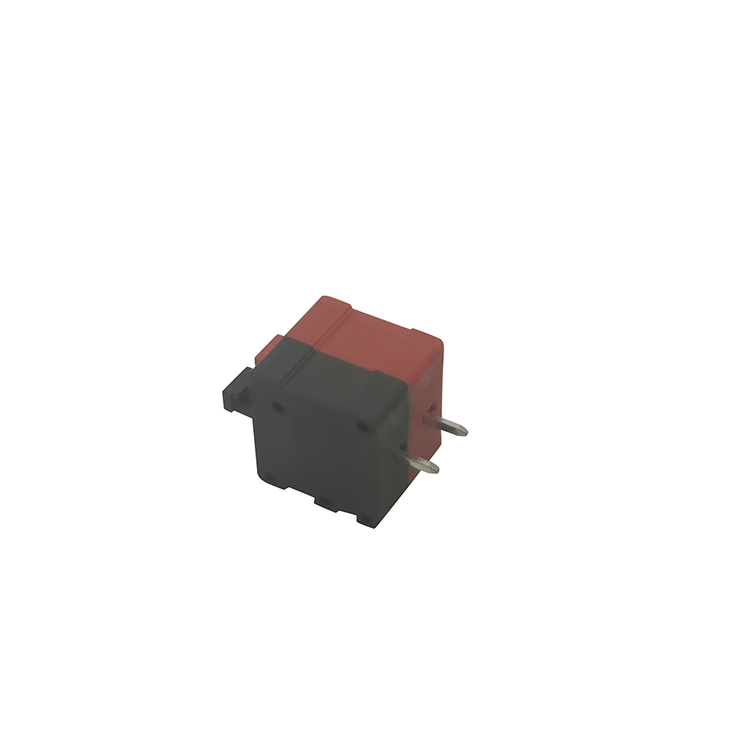

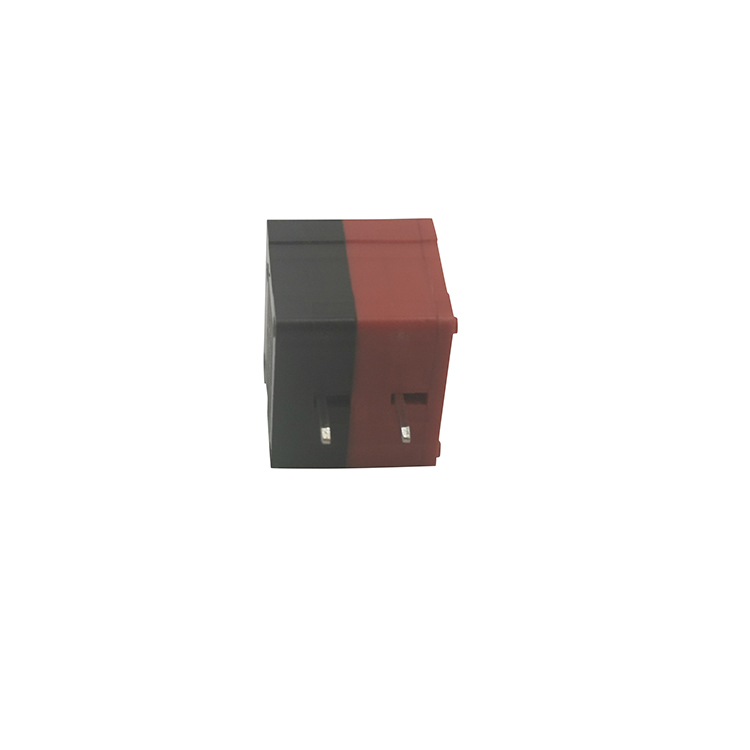

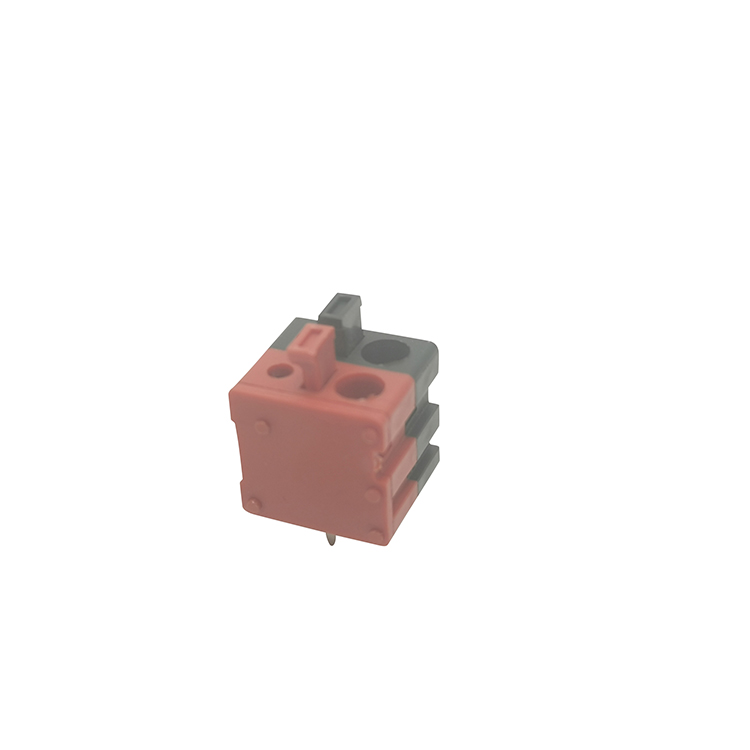

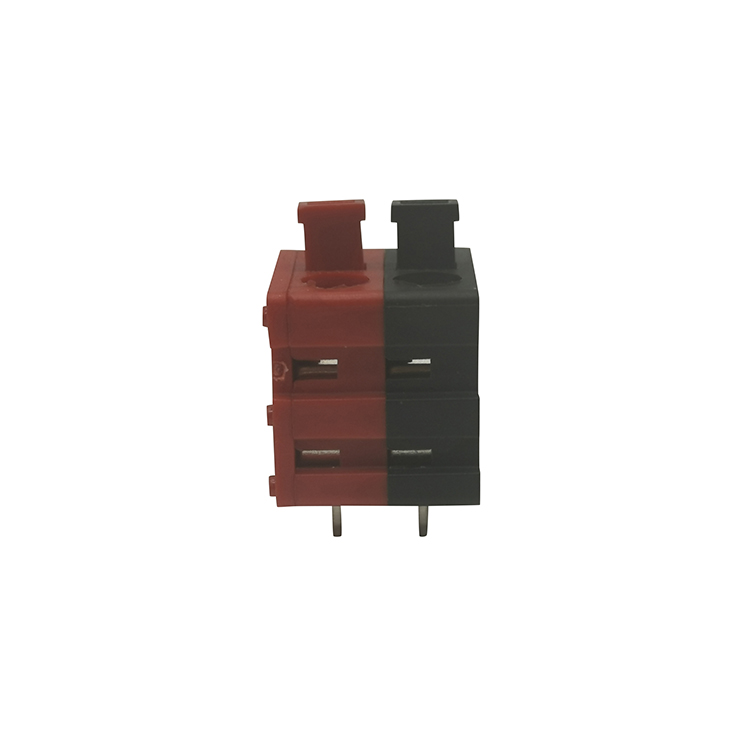

Un bloque de terminales para PCB es un conector modular que se monta en la placa. Sujeta los cables eléctricos a una placa de circuito impreso sin necesidad de soldar cada cable directamente.
El principio de funcionamiento es sencillo. Los cables se insertan en el bloque y se fijan mediante tornillos, resortes o una estructura de sujeción con palanca. La alimentación y las señales se transmiten a través de pines internos a la placa de circuito impreso.
Aunque la estructura parezca básica, el método de sujeción y las especificaciones dimensionales determinan la eficiencia del montaje, la resistencia a las vibraciones, la capacidad de conducción de corriente y la facilidad de mantenimiento en campo.
Todos los bloques de terminales de PCB se definen mediante tres parámetros fundamentales:
•Mecanismo de sujeción: Tornillo, resorte, sin tornillo o enchufable
• Tamaño del paso: Distancia de centro a centro entre polos adyacentes (mm)
•Número de polos: Número de circuitos independientes por bloque
Un error en cualquier parámetro genera problemas prácticos. Un mal ajuste con las carcasas de los equipos, una tolerancia de corriente insuficiente o un montaje lento en la línea de producción son problemas comunes en planta derivados de una selección incorrecta.
Tipos de bloques de terminales para PCB: ventajas, desventajas y casos de uso industrial
Cuatro tipos de bloques de terminales predominan en el diseño de armarios y equipos industriales. Cada uno tiene aplicaciones bien definidas. Hemos resumido sus ventajas, desventajas y escenarios típicos en la práctica para una comparación rápida.
Tipo de bloque de terminales | Principio de funcionamiento | Ventajas clave (en las instalaciones del cliente) | Inconvenientes comunes | Aplicaciones industriales típicas |
|---|---|---|---|---|
Tipo tornillo | Una placa metálica presiona y fija los cables pelados mediante el par de apriete del tornillo. | Bajo costo, ultra confiable, compatible con una amplia gama de calibres de cable, fácil mantenimiento en el sitio. | Montaje manual lento; las conexiones se aflojan fácilmente bajo vibraciones prolongadas si el par de apriete no está estandarizado. | Cuadros eléctricos generales, armarios de control fijos, equipos industriales de bajo coste. |
Tipo resorte | La jaula de resorte integrada sujeta los cables automáticamente después de la inserción. | Cableado rápido sin herramientas, excelente resistencia a las vibraciones, conexión estable a largo plazo. | Rango de adaptación de calibre de alambre estrecho, mayor costo unitario que los tipos de tornillo. | Equipos de transporte, maquinaria propensa a vibraciones, paneles de control de automatización industrial |
Sin tornillos (palanca/botón) | Abrir mediante palanca/botón, insertar el cable, cerrar para bloquear firmemente. | No se necesitan herramientas, cableado de campo ultrarrápido, adecuado para escenarios de cableado de alto volumen. | Mayor coste de adquisición, aplicabilidad limitada para cables ultragruesos. | Automatización de edificios, sistemas de control de iluminación, proyectos de cableado por lotes in situ |
Tipo enchufable | Estructura dividida: cabezal PCB fijo + conector de cable desmontable | Placa y arnés de cables separables, sumamente conveniente para el mantenimiento y reemplazo del equipo. | Mayor coste, requiere una coincidencia de paso precisa para el acoplamiento. | Equipos con servicio de campo, placas de control reemplazables, dispositivos industriales modulares. |
Tipo de barrera | Barrera de plástico independiente entre postes, sujeción de cables con tornillo y arandela. | Aislamiento robusto, alta resistencia al voltaje, rendimiento duradero para trabajos pesados. | Gran superficie ocupada por la placa, estructura voluminosa, montaje lento. | Equipos de distribución de energía, tableros de control de motores, sistemas industriales de alta tensión |
Tamaño de paso estándar | Características de rendimiento principales | Nivel de corriente y voltaje | Escenarios de aplicación in situ |
|---|---|---|---|
2,54 mm (0,1") | Paso estándar mínimo, huella compacta | Corriente baja, solo nivel de señal | Placas de control de señales pequeñas, transmisión de señales de sensores, equipos de baja potencia con espacio limitado. |
3,5 mm / 3,81 mm (0,15") | Tono industrial más versátil, tamaño y rendimiento equilibrados. | Corriente media-baja, voltaje industrial general | Tarjetas de control industrial universales, módulos periféricos PLC, circuitos de integración de señal y alimentación para armarios estándar. |
5,0 mm / 5,08 mm (0,2") | Admite cables más gruesos y mayor capacidad de carga. | Corriente media, tensión de alimentación convencional | Fuentes de alimentación conmutadas, inversores, placas de control de motores, módulos de potencia industrial |
7,5 mm / 7,62 mm | Máxima distancia de fuga y de aislamiento, fuerte aislamiento | Alta corriente y alto voltaje | Equipos industriales de alta potencia, control de maquinaria pesada, terminales de distribución de energía de alto voltaje. |
Regla rápida para ingenieros de campo: Para el 90% de los diseños generales de PCB industriales, elija 3,81 mm o Paso de 5,08 mmSeleccione únicamente conectores de 2,54 mm para circuitos de señal compactos y conectores de 7,5 mm o superiores exclusivamente para cargas de alta potencia y alto voltaje.
Selección del número de polos: Adaptación al diseño del circuito y a la facilidad de mantenimiento in situ.
El número de polos se refiere a la cantidad de circuitos independientes en un bloque de terminales. Los modelos industriales estándar varían de 2P a 16P, siendo los de 2/3/4/6/8/12P los más comunes y fáciles de conseguir.
Lógica básica de coincidencia de conteo de polos:
- 2P: Circuito único (positivo/negativo, línea/neutro)
- 3P: Circuito de potencia con cable de tierra o monofásico trifásico.
- 4P+: Circuitos de señal multigrupo o circuitos integrados trifásicos + tierra
Dos consejos prácticos sobre el terreno para la selección del número de postes:
En primer lugar, no dependa excesivamente de bloques de alta tensión individuales. Un bloque de 12 polos puede sustituirse por dos bloques de 6 polos. El diseño dividido facilita enormemente el cableado, la resolución de problemas y la sustitución de componentes en el lugar de instalación.
En segundo lugar, priorice los modelos modulares apilables. La mayoría de los bloques de terminales de tornillo y enchufables admiten la combinación libre de unidades de 2P/3P/4P. Esta combinación flexible se adapta a equipos con múltiples referencias y diferentes cantidades de E/S, y reduce la presión sobre el inventario.
Flujo de selección de bloques de terminales paso a paso para diseño industrial
Siga este proceso de selección orientado a la ingeniería para los nuevos diseños de placas y así evitar errores de coincidencia:
1. Confirme primero la carga de corriente y voltaje.
Los parámetros de carga determinan el tamaño del paso. Para corrientes bajas (inferiores a 10 A), se recomienda un paso de 2,54 mm a 3,81 mm. Para corrientes superiores a 15 A, se deben utilizar pasos de 5,08 mm o 7,62 mm para cargas elevadas, a fin de evitar el sobrecalentamiento y la quema de los electrodos.
2. Verifique la compatibilidad del calibre del cable.
Verifique el rango de calibre del cable en la hoja de datos (la mayoría cubre de 12 a 24 AWG). Preste atención al grosor máximo del cable en el sitio para asegurar una sujeción completa y evitar un mal contacto debido a calibres incompatibles.
3. Adaptar las condiciones de producción y montaje.
Para proyectos de cableado de alta eficiencia y producción en masa, elija bloques de terminales con resorte o sin tornillos para reducir las horas de trabajo manual. Para equipos estándar donde el costo es un factor crítico, los bloques de terminales tradicionales con tornillos son la opción más rentable.
4. Considere los requisitos de mantenimiento en campo.
Si la placa de control requiere reemplazo, depuración o mantenimiento posventa periódicos, invierta en bloques de terminales enchufables. El cableado permanece fijo en el sitio y solo se reemplaza la placa de circuito impreso, lo que reduce considerablemente el tiempo de inactividad por mantenimiento.
5. Comprobar el entorno de vibración del equipo
Los equipos motorizados, la maquinaria móvil y los dispositivos industriales montados en vehículos no pueden utilizar bornes de tornillo convencionales (propensos a que los cables se suelten por las vibraciones). Las estructuras de sujeción con resorte y sin tornillos proporcionan una fuerza de fijación constante para un funcionamiento estable a largo plazo.
6. Confirmar la disponibilidad de suministro
Opte por modelos convencionales de marcas confiables como Phoenix Contact y Degson. Priorice las piezas estándar con paso y número de polos habituales. Las especificaciones personalizadas no estándar conllevan largos plazos de entrega y un servicio posventa engorroso.
Preguntas frecuentes sobre bloques de terminales para PCB en diseños industriales
A continuación, se presentan cinco preguntas frecuentes de diseñadores de armarios de control e ingenieros de adquisición de equipos, centradas en los problemas reales que surgen al seleccionar equipos o realizar el cableado in situ.
1. ¿Cuál es el paso de bloque de terminales de PCB más universal para placas de control industrial?
Los pasos de 3,81 mm y 5,08 mm son los más comunes para aplicaciones industriales. El paso de 3,81 mm es adecuado para la mayoría de los circuitos de señal y baja potencia (menos de 10 A), mientras que el paso de 5,08 mm cubre los circuitos de potencia de corriente media para inversores, fuentes de alimentación y variadores de motor. Estos dos pasos se adaptan a casi todos los diseños estándar de armarios de control y evitan problemas de espacio o carga de corriente en diseños de uso general.
2. ¿Merecen la pena los bloques de terminales enchufables a pesar de su coste adicional?
Los bloques de terminales enchufables ofrecen un valor añadido evidente para equipos que requieren mantenimiento en campo. Si bien son más caros que los bloques de tornillos estándar, separan el cableado de la placa de circuito impreso, lo que permite un reemplazo rápido de la placa y la depuración in situ sin necesidad de recablear. Reducen eficazmente el tiempo de inactividad del equipo y los costes de mano de obra posventa, lo que los convierte en una solución rentable para dispositivos industriales modulares y sistemas de control que requieren mantenimiento frecuente.
3. ¿Qué tipo de bloque de terminales es el más adecuado para entornos industriales con altas vibraciones?
Los bornes de conexión con resorte y sin tornillos son la mejor opción para entornos con vibraciones intensas, como equipos con motor, maquinaria móvil y dispositivos industriales montados en vehículos. Los bornes de conexión tradicionales con tornillos tienden a aflojarse tras vibraciones prolongadas debido a la disminución del par de apriete. Las estructuras de sujeción con resorte proporcionan una fuerza de fijación constante y estable para evitar el cableado suelto y fallos intermitentes en el circuito.
4. ¿Puedo mezclar diferentes tamaños de paso en la misma placa de circuito impreso?
No se recomienda. Si bien los tamaños de paso similares (3,5 mm frente a 3,81 mm, 5,0 mm frente a 5,08 mm) tienen una apariencia visual idéntica, el espaciado entre pines no es intercambiable. La combinación de pasos diferentes provocará fallos de conexión en los conectores enchufables, errores de montaje e incluso cortocircuitos. Siempre utilice especificaciones de paso uniformes para garantizar un cableado consistente y una compatibilidad de montaje óptima en una misma placa.
5. ¿Qué número de polos debo elegir para las placas de circuito impreso industriales personalizadas?
Priorice los circuitos con número de polos estándar (2/3/4/6/8/12P) y evite los modelos con un número impar de pines. Para placas de circuitos múltiples complejas, divida un único bloque de polos altos (p. ej., 12P) en varios bloques modulares de polos bajos. Este diseño mejora la claridad del cableado in situ, simplifica la resolución de problemas y permite una combinación flexible para equipos de múltiples referencias, lo que reduce los costos de inventario.
6 errores comunes de selección y cableado en obra que debe evitar
La mayoría de las fallas en los bloques de terminales no ocurren en el laboratorio, sino durante el funcionamiento a largo plazo en campo. Estos son los errores de ingeniería más frecuentes:
- Ignorando la longitud estándar de la tira de cableUn pelado demasiado corto provoca una sujeción insuficiente; un pelado demasiado largo deja el cobre al descubierto, lo que conlleva riesgos de cortocircuito. Siga siempre el tamaño de pelado recomendado en la hoja de datos.
- Mezclar tamaños de tono similaresLos bloques de 3,5 mm y 3,81 mm tienen un aspecto visual idéntico, pero las diferencias en el paso de rosca provocan fallos en el acoplamiento del cabezal enchufable y desperdicio en el montaje.
- Reservar espacio insuficiente para el cableadoSi no se tiene en cuenta el radio de curvatura de los cables, no habrá espacio suficiente para el cableado in situ cuando los bloques de terminales estén demasiado cerca de las carcasas o los condensadores.
- Apretar demasiado los terminales de tornillo: Un par de apriete excesivo rompe los hilos del cable y agrieta las carcasas de plástico. Siga estrictamente el valor de par de apriete estándar que se indica en la hoja de datos oficial.
- Redundancia inigualable en el número de postes: El uso indiscriminado de bloques de alta tensión provoca un caos en el cableado y un desperdicio de espacio en la placa.
- Ignorando el grado de resistencia a las vibraciones: El uso de bloques de conexión convencionales para equipos vibratorios provoca fallos intermitentes en los circuitos tras meses de funcionamiento.
Conclusiones finales de ingeniería
Los bornes de PCB son componentes sencillos pero fundamentales para los equipos de control industrial. Constituyen la interfaz clave entre las placas de circuito impreso y el cableado eléctrico de la planta.
Una selección incorrecta no provoca fallos inmediatos en las pruebas. Sin embargo, desencadena problemas ocultos como cableado suelto, mal contacto y averías en el equipo tras un uso prolongado en campo. El tiempo dedicado a la selección precisa de los bloques de terminales en la fase de diseño es mucho menor que el coste del mantenimiento posventa in situ y la reparación del producto.
