Conector de bloque de terminales para PCB H15EDGKDH-3.5

Conector de bloque de terminales para PCB H15EDGKDH-3.5

Estructura básica y principio de funcionamiento

Sección de enchufes:

Carcasa aislante: generalmente fabricada con policarbonato o nailon ignífugo; los colores más comunes son el blanco, el negro y el azul.

Terminal metálico: El componente conductor principal, generalmente de bronce fosforoso o latón, posee buena elasticidad y conductividad, y está recubierto de estaño u oro en su superficie. El terminal cuenta con una estructura de sujeción por resorte.

Orificio de operación/varilla de empuje: Hay un pequeño orificio junto a cada posición de cableado para insertar una herramienta específica para la extracción de cables (generalmente incluida con el terminal), presionando la placa de resorte interna para liberar el cable.

Guías y hebillas: Asegure una correcta alineación y un bloqueo seguro con los conectores de aguja de PCB.

1. Tipo y polo

Tipo: Bloque de terminales enchufable para PCB

Polo:

Flujo de trabajo (cableado):

Inserción de cables: Inserte cables sólidos con extremos pelados (generalmente de 7 a 10 mm) o cables multifilares con extremos prensados ​​en frío directamente en los orificios correspondientes del conector, en posición vertical, hasta que oiga un "clic" o no pueda continuar la inserción. La placa de resorte interna sujetará firmemente el cable.

Para extraer el cable: inserte la herramienta específica para extraer cables en el orificio de funcionamiento, presione la placa de resorte para abrirla y el cable se podrá extraer fácilmente.

Precauciones de uso

Asegúrese de utilizar el tipo de cable correcto: se recomienda encarecidamente usar cables sólidos o instalar terminales tubulares preaislados prensados ​​en frío para cables multifilares. La inserción directa de cables flexibles multifilares sin tratar es la principal causa de mal contacto y mal funcionamiento.

No lo utilice más allá de las especificaciones: Está estrictamente prohibido conectar cargas que superen la corriente nominal.

Uso correcto de las herramientas: Al desmontar, asegúrese de utilizar la herramienta de extracción de alambre correspondiente y no haga palanca con objetos afilados para evitar dañar el resorte.

Confirme que esté en su lugar: Al insertar el cable, asegúrese de que esté completamente insertado hasta que sienta una resistencia significativa.

2. MaterialDeBloque de terminales enchufable

3. EléctricoDeBloque de terminales enchufable

4. MecánicaDeBloque de terminales enchufable

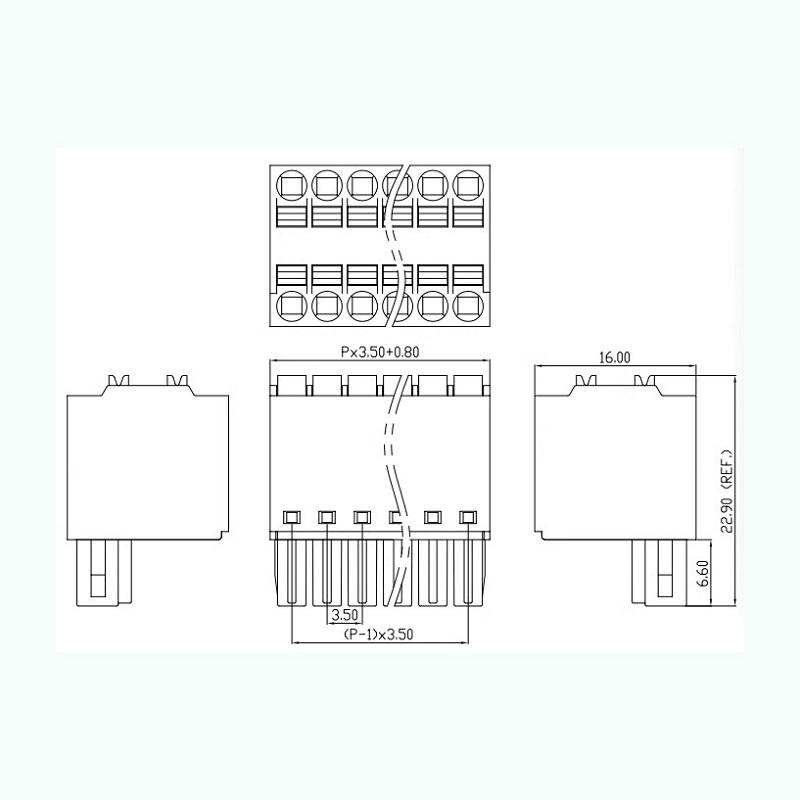

5. Dimensiones

6. Ventajas

☑ Se adapta a enchufes de varios tipos, el diseño del dispositivo es altamente flexible.
☑ Se pueden cumplir los requisitos de introducción de datos.
☑ Método de instalación universal, adecuado para diversas situaciones.

ventajas principales

Eficiencia de cableado extremadamente alta: Esta es la mayor ventaja. Al eliminar los pasos de apretar tornillos y buscar destornilladores, la velocidad de cableado se ha incrementado en más del 70%, lo que lo hace especialmente adecuado para la producción a gran escala o la instalación y el mantenimiento rápidos in situ.

Antivibración fiable: La presión del resorte es constante y no se afloja fácilmente en entornos vibratorios, ofreciendo un mejor rendimiento que los terminales de tornillo comunes (los tornillos pueden aflojarse debido a la vibración).

Alta densidad y compacidad: El diseño de doble fila proporciona un gran número de puntos de conexión en un espacio limitado, lo que lo hace ideal para dispositivos con espacio reducido, como módulos de pantallas LED y controladores.

Diseño deficiente: El enchufe y el soporte de clavijas suelen tener guías para evitar la inserción inversa.

Contacto fiable: La sujeción por resorte proporciona una presión de contacto uniforme y duradera, una oxidación mínima y una resistencia de contacto estable.

Fácil mantenimiento: Con el uso de herramientas, cualquier cable se puede reemplazar rápidamente sin necesidad de desmontar otros circuitos.

7. AplicaciónDeBloque de terminales enchufable

1. Controlador de movimiento 2. Medidor de potencia trifásico 3. Dispositivo de protección por microcomputadora 4. Equipo eléctrico

5. Equipos de automatización 6. Equipos de seguridad 7. Equipos de Internet de las cosas

8. PaqueteDeBloque de terminales enchufable

Elegimos materiales de embalaje seguros y de alta calidad para garantizar que su pedido no sufra daños durante el envío.

Se aceptan los siguientes términos comerciales: EXW, FOB, CFR, CIF.
