Conector de bloque de terminales H15EDGKDM-3.5 con tornillo lateral

Conector de bloque de terminales H15EDGKDM-3.5 con tornillo lateral

1. Conexiones eléctricas internas (sin tornillos)

Método: Idéntico a los modelos estándar, con tecnología de presión de resorte («push-in» o «press-fit»). Cada pin cuenta con una abrazadera de resorte correspondiente para sujetar el cable, lo que permite conexiones eléctricas rápidas y fiables.

Propósito: Proporcionar excelente conductividad y resistencia a la vibración, y facilitar un cableado rápido.

2. Bloqueo mecánico externo (con tornillos)

Ubicación: Generalmente hay insertos roscados de metal tanto en el lado izquierdo como en el derecho de la carcasa del conector de plástico, cada uno equipado con un tornillo pequeño (generalmente de tamaño M2 o M2.5).

Función: Una vez insertado completamente el conector en el zócalo (o base) correspondiente, se aprietan estos dos tornillos. Las puntas de los tornillos presionarán o se bloquearán en las ranuras o mecanismos de bloqueo correspondientes de la carcasa del zócalo.

Propósito: Proporcionar una fuerte fuerza de bloqueo mecánico, evitando que el conector se afloje o se desprenda del zócalo debido a una fuerte vibración, tirones accidentales o uso prolongado.

1.Tipo y Polo

Tipo: Bloque de terminales de tornillo enchufable para PCB

Polo:

Se aborda principalmente los siguientes puntos problemáticos:

Fiabilidad en entornos con vibraciones: En entornos como el transporte ferroviario, la maquinaria minera, los vehículos pesados ​​y las cribas vibratorias, los clips de plástico de los conectores comunes pueden fatigarse o desprenderse debido a la vibración prolongada. El bloqueo por tornillo elimina este problema por completo.

Prevención de desconexiones accidentales: En zonas con mucho tráfico o donde es probable que se produzcan golpes accidentales, el bloqueo de tornillo evita que el conector se desplace involuntariamente, evitando así tiempos de inactividad inesperados del equipo.

Garantizar conexiones críticas de señales y energía: para circuitos de control críticos, circuitos de seguridad o circuitos de energía principal donde las interrupciones son inaceptables, utilizar un diseño con tornillos de bloqueo es una práctica de ingeniería de "doble seguro".

Prolonga la vida útil general del conector: esto reduce el desgaste de los pines del zócalo causado por pequeños movimientos repetidos.

2.MaterialDeBloque de terminales enchufable

3. EléctricoDeBloque de terminales enchufable

Escenarios típicos de aplicación

Este diseño se utiliza normalmente en aplicaciones donde se requiere una confiabilidad de conexión extremadamente alta:

Maquinaria y equipo pesado: Conexiones de armarios de control para maquinaria de construcción (excavadoras, grúas), maquinaria agrícola y maquinaria portuaria.

Transporte ferroviario: Interconexión de unidades de control en el interior de los vagones del tren, requiriendo resistencia a vibraciones y golpes continuos.

Energía y potencia: Armarios de control de paso y guiñada de aerogeneradores e inversores fotovoltaicos, donde la vibración ambiental es significativa y el mantenimiento es difícil.

Control de procesos críticos: estaciones de E/S involucradas en enclavamientos de seguridad (ESD) o control de procesos críticos en las industrias química, de petróleo y gas.

Equipos y vehículos móviles: Conexiones de sistemas electrónicos para vehículos especiales y equipos militares.

4. MecánicoDeBloque de terminales enchufable

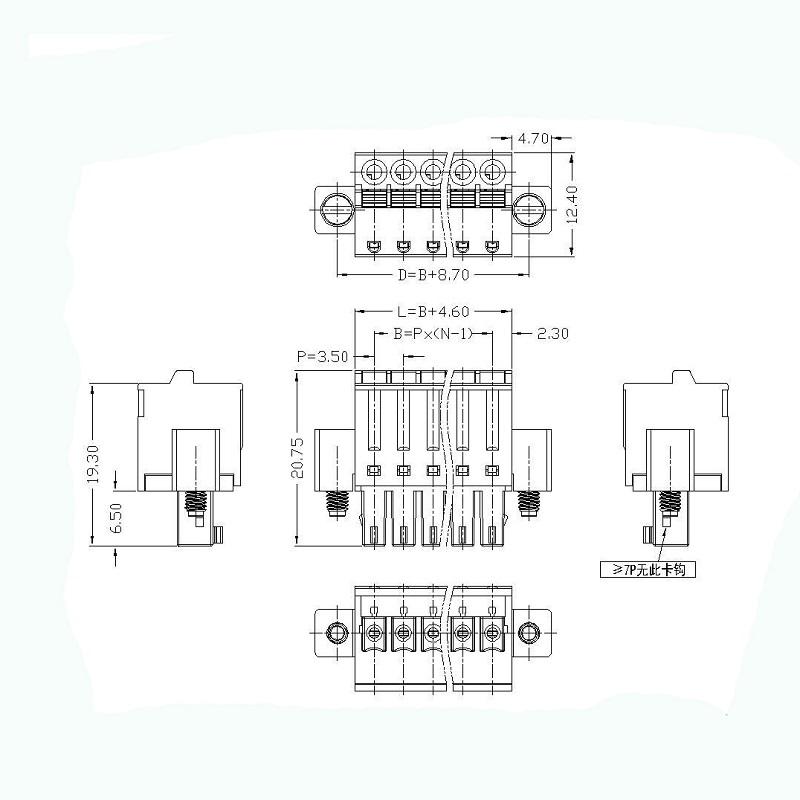

5.Dimensiones

6. Ventajas

☑ Se adapta a múltiples tipos de enchufes, el diseño del dispositivo es muy flexible
☑ Se pueden cumplir los requisitos de codificación
☑ Método de instalación universal, adecuado para diversas situaciones.

7. AplicaciónDeBloque de terminales enchufable

1. Controlador de movimiento 2. Medidor de potencia trifásico 3. Dispositivo de protección de microcomputadora 4. Equipo eléctrico

5. Equipos de automatización 6. Equipos de seguridad 7. Equipos de Internet de las cosas

8.PaqueteDeBloque de terminales enchufable

Elegimos material de embalaje seguro y de alta calidad para asegurarnos de que su pedido no se dañe durante el envío.

Estos términos comerciales son aceptables: EXW, FOB, CFR, CIF.
