Bloque de terminales de cabezal de pines en ángulo recto de doble capa con paso de 3,5 mm (sin orejas de montaje)
Conector de cable de doble piso y ángulo recto. Paso de 3,5 mm. Diseño compacto de orificio pasante sin bridas laterales, ideal para diseños de PCB con espacio limitado.
Artículo No :
H15EDGRH-3.5Pago :
T/TOrigen del producto :
ChinaColor :
green ,we can also make other color if meet moqBloque de terminales de doble fila H15EDGRH-3.5
Este bloque de terminales compacto de alta densidad y doble piso (dos niveles) está diseñado para conexiones eficientes de cable a placa en aplicaciones con espacio limitado. Con un paso de pines de 3,5 mm y una orientación de pines en ángulo recto de 90°, permite un montaje paralelo de perfil bajo a la PCB. Su diseño sin orejas (sin bridas de montaje laterales) minimiza el espacio ocupado en la placa y permite una colocación más cercana de los componentes, lo que lo hace ideal para ensamblajes electrónicos miniaturizados.
1.Tipo y Polo
Tipo: Bloque de terminales de doble fila
Polo:
| Bloque de terminales de 2 pines | Bloque de terminales de 3 pines | Bloque de terminales de 4 pines | bloque de terminales de 5 pines | bloque de terminales de 6 pines | Bloque de terminales de 7 pines |
| bloque de terminales de 8 pines | Bloque de terminales de 9 pines | Bloque de terminales de 10 pines | Bloque de terminales de 11 pines | Bloque de terminales de 12 pines | Bloque de terminales de 13 pines |
| Bloque de terminales de 14 pines | Bloque de terminales de 15 pines | Bloque de terminales de 16 pines | Bloque de terminales de 17 pines | Bloque de terminales de 18 pines | Bloque de terminales de 19 pines |
| Bloque de terminales de 20 pines | Bloque de terminales de 21 pines | Bloque de terminales de 22 pines | Bloque de terminales de 23 pines | Bloque de terminales de 24 pines |
2.MaterialDeBloque de terminales enchufable
| Alojamiento | PA66, UL94V-0 |
| Encabezado del pin | Aleación de cobre, estañado |
3. EléctricoDeBloque de terminales enchufable
| Voltaje nominal | UL IEC 300 V 250 V |
| Corriente nominal | 8A 7A |
| Resistencia de contacto | 20 mΩ (MÁX.) |
| Resistencia de aislamiento | 500 MΩ/CC 500 V |
| Tensión soportada | CA 1500 V/1 min |
4. MecánicoDeBloque de terminales enchufable
| Rango de temperatura | -40℃~+105℃ |
| Soldadura MAX | +250, por 5 seg. |

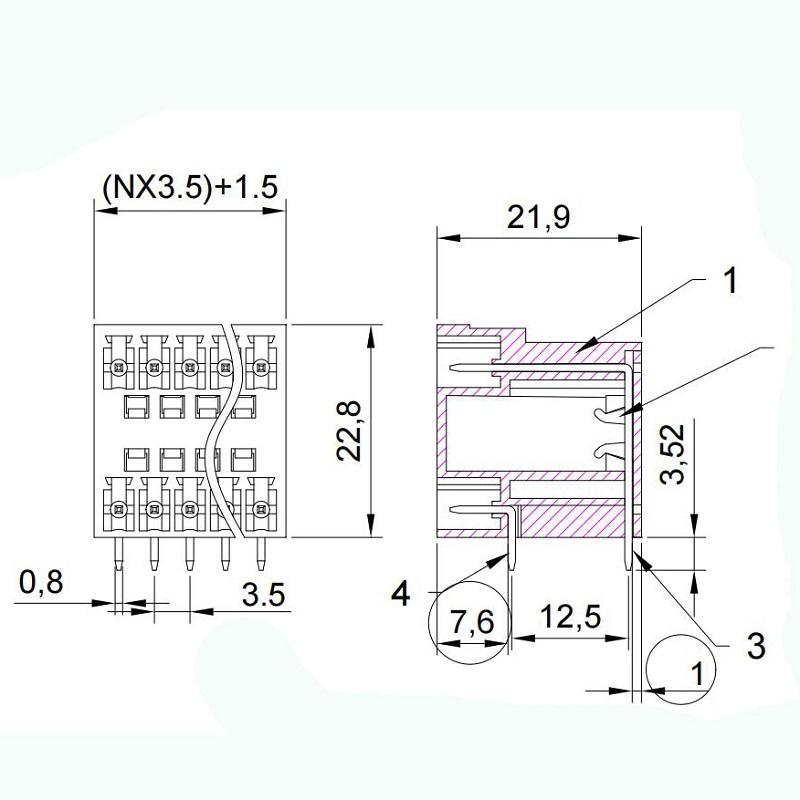

5.Dimensiones
6. Ventajas
☑ Se adapta a múltiples tipos de enchufes, el diseño del dispositivo es muy flexible
☑ Se pueden cumplir los requisitos de codificación
☑ Método de instalación universal, adecuado para diversas situaciones.
Configuración de doble capa: dos niveles de cableado independientes en una sola carcasa, duplicando la densidad de conexión.
Paso estándar de 3,5 mm: paso fino adecuado para productos electrónicos industriales y de consumo compactos.
Curvatura en ángulo recto (90°): diseño de perfil bajo, paralelo a la superficie de la PCB.
Sin orejas laterales: completamente sin bridas, lo que maximiza el uso del espacio de la PCB.
Resistente a altas temperaturas: compatible con soldadura por reflujo sin plomo (hasta 260 °C).
Diseño anti-errores: la carcasa polarizada garantiza la inserción correcta del enchufe.
7. AplicaciónDeBloque de terminales enchufable
1. Controlador de movimiento 2. Medidor de potencia trifásico 3. Dispositivo de protección de microcomputadora 4. Equipo eléctrico
5. Equipos de automatización 6. Equipos de seguridad 7. Equipos de Internet de las cosas
8.PaqueteDeBloque de terminales enchufable
Elegimos material de embalaje seguro y de alta calidad para asegurarnos de que su pedido no se dañe durante el envío.
Estos términos comerciales son aceptables: EXW, FOB, CFR, CIF.
