Bloques de conectores de tornillo eléctrico de 3,81 mm para cableado industrial

P1: ¿Qué problemas en la construcción de gabinetes resuelve un bloque de terminales de paso de 5,08?

R: Transmite señales y circuitos de baja potencia directamente a través de las paredes del gabinete.

Te ahorras el engorroso pelado de cables, los empalmes adicionales y las uniones termorretráctiles.

Durante el montaje del panel y el servicio de campo, puede separar el cableado interno del armario del cableado externo de campo.

Si necesita desmontar la puerta del armario o retirar los módulos internos, simplemente desconecte los cables en lugar de volver a conectar todos.

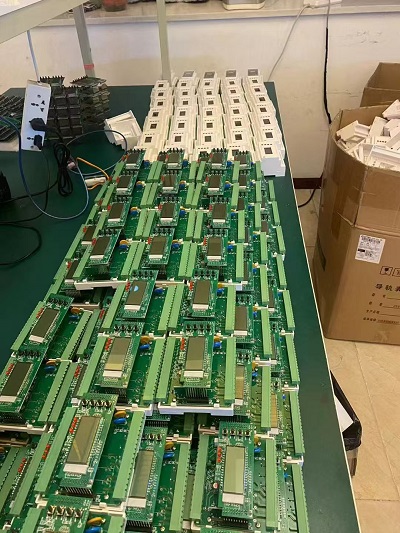

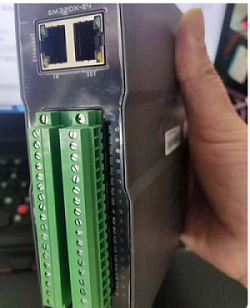

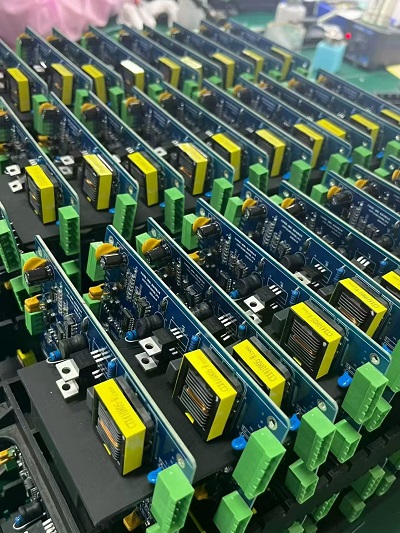

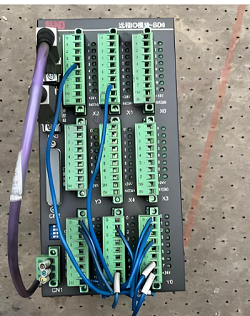

La mayoría de los fabricantes de equipos originales lo utilizan para E/S de PLC, líneas de sensores y bucles de control de actuadores pequeños.

P2: ¿Qué calibres de cable y características eléctricas debo respetar para los terminales pasantes de 5,08?

A: Utilice únicamente cables sólidos o multifilares de 0,5 a 2,5 mm² (AWG 24-14).

La tensión nominal estándar ronda los 300 V / 15 A según las normas IEC y UL.

No haga pasar circuitos de motor a máxima potencia a través de estos bloques.

La experiencia práctica demuestra que el sobrecalentamiento casi siempre se debe a cables de tamaño excesivo o a tornillos mal apretados, y no a defectos del producto.

P3: ¿Qué valor de torque debo usar en los tornillos terminales pasantes de 5.08?

A: Objetivo 0,5-0,6 Nm para versiones comunes de tornillos M3.

Dos errores que ocurren con frecuencia en la vida real.

Un par de apriete demasiado bajo crea conexiones flojas que se calientan con la vibración.

Un apriete excesivo agrieta la carcasa de plástico o daña las roscas internas de latón.

Utilice un destornillador con control de par en las líneas de producción.

Para trabajos en obra, apriete firmemente y añada una pequeña vuelta extra; no fuerce demasiado.

P4: ¿Se pueden acoplar de forma fiable los bloques de terminales pasantes de 5,08 mm de diferentes marcas?

R: 5,08 mm es un paso estándar, pero existen diferencias mecánicas y de recubrimiento entre los distintos proveedores.

La separación entre los pasadores coincide físicamente, pero las dimensiones del pestillo de la carcasa, la presión del resorte de contacto y el grosor de los pasadores pueden variar.

La combinación de diferentes componentes puede provocar un contacto intermitente tras vibraciones o ciclos de temperatura.

Buenas prácticas: utilice pares idénticos de un mismo proveedor para cada proyecto de armario.

Si es imprescindible realizar acoplamientos cruzados, lleve a cabo una validación de vibración y ciclo térmico antes de la producción en serie.

P5: ¿Qué problemas de instalación debo tener en cuenta al cortar los orificios del gabinete para los terminales de paso de 5,08?

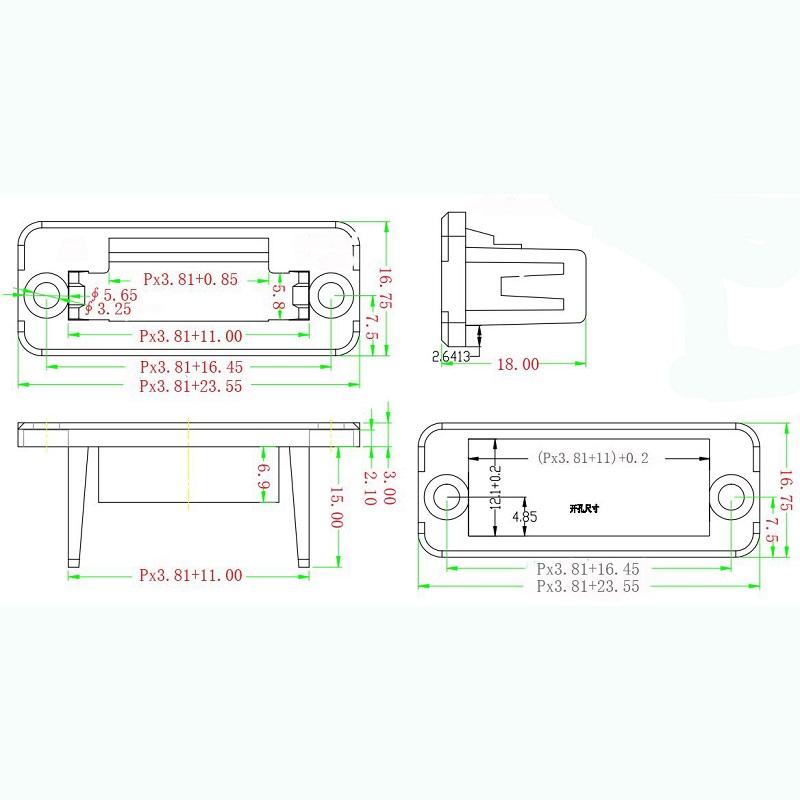

A: Siga exactamente el plano de recorte del proveedor. Los recortes demasiado grandes debilitan la fijación de la brida y rompen el sellado IP.

Elimine las rebabas de los bordes metálicos afilados de los orificios del gabinete. Las rebabas afiladas rayarán el plástico de los terminales durante la instalación.

Deje espacio libre alrededor de los componentes adyacentes. Después del montaje, seguirá necesitando acceso con destornillador para los terminales de tornillo.

Verifique la alineación antes de apretar los tornillos de la brida. Un montaje desalineado ejerce presión sobre la carcasa y puede causar daños ocultos posteriormente durante su uso.
