Bloque de conectores de terminales para PCB de 3,81 mm con alta durabilidad.
Un paso estándar de 3,81 mm garantiza la compatibilidad con la mayoría de los diseños de PCB. Su robusta construcción, fabricada con materiales aislantes de alta calidad y contactos metálicos duraderos, soporta un funcionamiento prolongado y repetidas inserciones y extracciones sin aflojarse. La instalación es sencilla, permitiendo una fijación rápida con tornillos o conectores, lo que reduce el tiempo de montaje.
Artículo No :
H15EDGAM-3.81Pago :
T/TOrigen del producto :
ChinaColor :
green ,we can also make other color if meet moqEste bloque de terminales para PCB de 3,81 mm, de alta durabilidad, es un bloque de terminales de primera calidad diseñado específicamente para conexiones en placas de circuitos impresos. Utiliza un paso estándar de 3,81 mm y es compatible con la mayoría de los diseños y componentes de PCB, lo que lo hace ideal para diversas aplicaciones, como equipos industriales, hogares inteligentes y módulos de alimentación.
Tipo: Bloque de terminales de PCB
Polo:
| Bloque de terminales de 2 pines | Bloque de terminales de 3 pines | Bloque de terminales de 4 pines | Bloque de terminales de 5 pines | Bloque de terminales de 6 pines | Bloque de terminales de 7 pines |
| Bloque de terminales de 8 pines | Bloque de terminales de 9 pines | Bloque de terminales de 10 pines | Bloque de terminales de 11 pines | Bloque de terminales de 12 pines | Bloque de terminales de 13 pines |
| Bloque de terminales de 14 pines | Bloque de terminales de 15 pines | Bloque de terminales de 16 pines | Bloque de terminales de 17 pines | Bloque de terminales de 18 pines | Bloque de terminales de 19 pines |
| Bloque de terminales de 20 pines | Bloque de terminales de 21 pines | Bloque de terminales de 22 pines | Bloque de terminales de 23 pines | Bloque de terminales de 24 pines |
| Alojamiento | PA66, UL94V-0 |
| Conector de pines | Aleación de cobre, chapada en estaño |
| Tensión nominal | UL IEC 300V 250V |
| Corriente nominal | 8A 7A |
| Resistencia de contacto | 20 mΩ (máx.) |
| Resistencia de aislamiento | 500 MΩ/500 V CC |
| Tensión de resistencia | CA 1500V/1 min |
| Rango de temperatura | -40℃~ +105℃ |
| Soldadura MAX | +250, durante 5 segundos. |
A: Se trata de un conector de doble fila en ángulo recto con bridas de montaje.
Las bridas se fijan mediante tornillos a la placa de circuito impreso o a los soportes de montaje metálicos.
La tensión de tracción del cable se transmite a la brida, no a las juntas de soldadura.
La disposición en ángulo recto ahorra espacio en profundidad dentro de las unidades de control compactas.

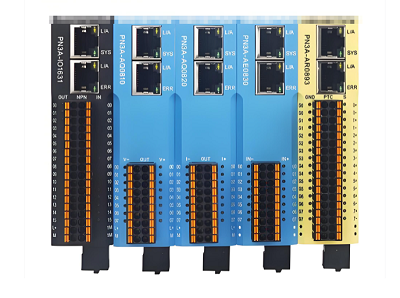

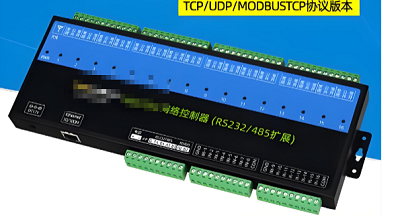

Se utiliza ampliamente para placas PLC pequeñas, módulos de adquisición de señales y circuitos de E/S compactos.
Puede desconectar mazos de cables completos para realizar un mantenimiento rápido sobre el terreno.
Está diseñado para bucles de señal de bajo voltaje, no para cargas de alta potencia.
A: Valores típicos: 300 V, 8-10 A por contacto según las normas IEC y UL.
Funciona con cables sólidos o multifilares de 0,5 a 1,5 mm².
Los conductores de filamentos finos deben utilizar terminales de cable.
No conecte circuitos de alta potencia del motor a estos terminales.
La experiencia práctica demuestra que la mayoría de los fallos de conexión se deben a una mala preparación del cableado, no a defectos en los componentes.
A: Apretar demasiado los tornillos de la brida es un error frecuente.
Un par de apriete excesivo puede agrietar la carcasa de plástico o deformar la placa de circuito impreso.
Asegúrese de que las caras de las bridas queden planas contra las superficies de montaje.
Elimine las rebabas de los orificios de los soportes metálicos. Las rebabas afiladas crean tensiones mecánicas ocultas.
Nunca fuerce el conector. Una presión excesiva puede doblar los pines o dañar los mecanismos de bloqueo.
Comprueba que el asiento esté completamente encajado después del apareamiento. Deberías oír un clic de bloqueo claro.
Evite tirar de los cables directamente sobre el conector; esto puede agrietar los puntos de soldadura.
R: 3,81 mm es un paso estándar, por lo que las piezas pueden encajar mecánicamente.
Sin embargo, el grosor del pasador, la profundidad de contacto, las dimensiones de la brida y la presión del resorte varían entre marcas.
El emparejamiento de componentes de diferentes marcas puede provocar un contacto intermitente tras la vibración del gabinete y los ciclos de temperatura.
Para la producción en masa de gabinetes, utilice juegos de conectores y cabezales compatibles de un mismo proveedor.
Si el uso de productos de diferentes marcas es inevitable, realice pruebas de vibración y de ciclos térmicos antes de su implementación a gran escala.
A: Inspeccione la rectitud de los pines en los lotes entrantes. Los pines doblados provocan un acoplamiento parcial y señales inestables.
Compruebe si los orificios de montaje de la brida presentan deformaciones.
Verifique que el enchufe se conecte y se desconecte sin problemas, sin atascarse.
Durante la puesta en marcha del armario, realice pruebas de tracción ligera en los cables cableados.
Marca: HOMNECKSFabricado con la máxima precisión y cumpliendo con los más altos estándares de la industria, nuestro terminal de aguja recta de doble fila con paso de 5,08 mm ofrece una fiabilidad y durabilidad excepcionales. Esto lo convierte en la opción ideal para su amplia gama de aplicaciones electrónicas.
Detalles
Marca: HOMNECKSEl terminal de aguja recta enchufable de doble fila 5.08 revoluciona la forma de operar en el mundo de la ingeniería eléctrica.
Detalles
Marca: HOMNECKSCabezal para bloque de terminales enchufable, paso 5,08, sin tornillos Número de polos: podemos fabricar desde 2P hasta 24P
Detalles
Marca: HOMNECKSBloque de terminales enchufable de paso 5.08Número de polos: podemos fabricar desde 2P hasta 24P
Detalles
Marca: HOMNECKSBloque de terminales enchufable para riel H2EUDBM-5.08
Detalles
Marca: HOMENECKSFabricada con la máxima precisión, la carcasa está construida con material PA66 ignífugo, lo que garantiza una resistencia superior al fuego. Además, los componentes metálicos están elaborados con cobre niquelado, lo que confiere al terminal una conductividad eléctrica excepcional.
Detalles
Marca: HOMNECKSConquiste la profesionalidad y la destreza técnica con este fenomenal terminal de PCB de 3,81 mm de paso. Aproveche sus extraordinarias características y libere todo el potencial de sus proyectos electrónicos. Experimente la excelencia. Experimente la fiabilidad. Experimente el progreso.
Detalles
Marca: HOMNECKSConectores de terminales sin tornillos con paso de 3,5 mm. Diseñados para optimizar la eficiencia en sus proyectos eléctricos.
Detalles
