Bloque de terminales enchufable para PCB de 2,5 mm con conexión de cable segura

Ahorra espacio

Su diseño compacto con paso de 2,5 mm permite un cableado de alta densidad en un espacio limitado en la placa de circuito impreso, lo que lo hace ideal para dispositivos electrónicos miniaturizados.

Instalación y mantenimiento rápidos

Su estructura enchufable facilita el cableado y la extracción, reduciendo significativamente el tiempo de mantenimiento y haciéndola especialmente adecuada para aplicaciones que requieren la sustitución frecuente de módulos.

Conexión segura y confiable

El sistema de engaste seguro garantiza que los cables estén conectados de forma segura, evitando conexiones sueltas y mejorando el rendimiento eléctrico y la seguridad en general.

Materiales de alta calidad

El aislamiento resistente a altas temperaturas y los contactos metálicos resistentes a la corrosión garantizan una estabilidad y durabilidad a largo plazo.

Amplias aplicaciones

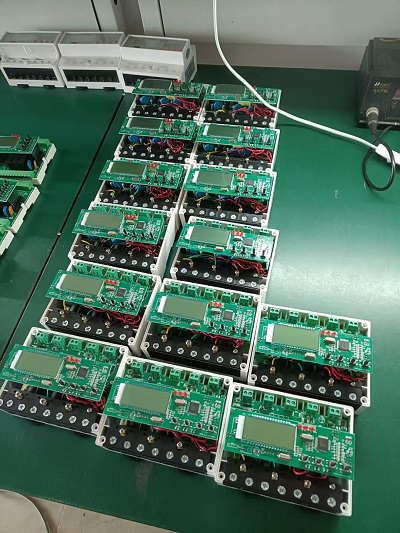

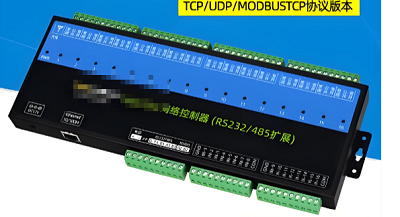

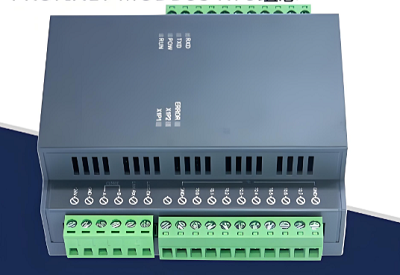

Adecuado para una amplia gama de equipos electrónicos y eléctricos, incluyendo fuentes de alimentación, control industrial, sistemas de automatización, controladores LED y dispositivos de comunicación.

Gran compatibilidad

Admite una amplia gama de diámetros de cable, siendo capaz de transmitir tanto señales de bajo voltaje como corrientes dentro del rango nominal, cumpliendo así con los diversos requisitos de los proyectos.

P1: ¿Dónde suelen utilizar los ingenieros los conectores de pines enchufables de doble fila de 2,5 mm en proyectos de armarios de control?

A: Se trata de un conector enchufable compacto de doble fila con un paso de 2,5 mm.

Permite ahorrar espacio en la placa de circuito impreso para circuitos de señal de alta densidad.

Los ingenieros lo utilizan ampliamente para controladores de tamaño reducido, placas de sensores y módulos de E/S compactos.

El diseño enchufable permite separar rápidamente los mazos de cables de las placas base.

Durante el mantenimiento del armario eléctrico, puede desconectar grupos enteros de cables en lugar de recablear cada punto individualmente.

Se utiliza principalmente para gestionar bucles de señal de bajo voltaje, no para cargas de alta potencia.

P2: ¿Qué características eléctricas y rango de cables se aplican a los sistemas de terminales enchufables de doble fila de 2,5 mm?

A: Valores típicos de funcionamiento: 300 V, 6-8 A por pin según las normas IEC y UL.

El calibre del cable compatible abarca conductores sólidos o multifilares de 0,2 a 1,0 mm².

Se recomienda utilizar casquillos para cables de filamento fino.

No haga pasar la potencia del motor a través de estos contactos compactos.

Realidad práctica: la mayoría de las conexiones inestables se deben a casquillos de tamaño insuficiente o a un pelado incorrecto de los cables, no a defectos en los conectores.

P3: ¿Cuáles son los problemas de montaje más frecuentes que se producen con los conectores de pines enchufables de doble fila de 2,5 mm?

A: El espaciado entre pines es estrecho en las versiones de doble fila de 2,5 mm.

Los pasadores doblados son uno de los problemas más comunes durante el montaje en producción.

El acoplamiento parcial crea fallos intermitentes ocultos que son difíciles de depurar in situ.

Nunca fuerces el enchufe para colocarlo en su sitio. Presionar con fuerza dobla los pines y daña las carcasas de plástico.

Compruebe que esté bien colocado después de la inserción. Debería oír un clic claro que indica que está encajado.

Evite ejercer una fuerza de tracción excesiva sobre el mazo de cables; las uniones soldadas pueden agrietarse bajo una tensión sostenida.

P4: ¿Puedo combinar conectores y cabezales enchufables de doble fila de 2,5 mm de diferentes proveedores?

R: 2,5 mm es un paso estándar, por lo que las piezas pueden encajar físicamente entre sí.

Sin embargo, el grosor del pasador, la profundidad de contacto y la geometría de bloqueo varían entre fabricantes.

Las combinaciones de diferentes marcas conllevan el riesgo de un mal contacto tras las vibraciones y los ciclos de temperatura dentro de los armarios.

Para la fabricación en masa de gabinetes, utilice pares de conectores del mismo proveedor.

Si no se puede evitar la coincidencia de marcas, realice una validación completa del ciclo térmico y de la vibración antes de la producción en masa.

P5: ¿Qué comprobaciones de entrada y puesta en marcha se deben realizar en los conectores de pines enchufables de doble fila de 2,5 mm?

A: Inspeccione la rectitud de los pasadores en los lotes entrantes. Rechace las unidades con pasadores inclinados o deformados.

Compruebe que los enchufes se deslicen suavemente para conectarlos y desconectarlos sin atascarse.

Durante la puesta en marcha del armario, confirme que el enchufe esté completamente conectado.

Realice una prueba de tracción suave en el cableado para verificar que el enclavamiento se mantenga.

Mantenga el polvo metálico y los residuos de corte de gabinetes alejados de las zonas de contacto.

Las diminutas partículas metálicas entre los pines estrechos pueden provocar riesgos ocultos de cortocircuito durante su uso posterior.
