Los bloques de terminales son la base de todo armario de control eléctrico. Estandarizan el cableado, aseguran las conexiones de los circuitos y determinan la fiabilidad del panel a largo plazo.
Para los diseñadores de equipos y los ingenieros de compras, la selección de bloques de terminales no es un detalle menor. Elegir el tipo incorrecto conlleva conexiones flojas, cortocircuitos intermitentes, mano de obra adicional para el mantenimiento y paradas imprevistas de las máquinas en las plantas de producción.
Cuatro tipos de bloques de terminales predominan en el cableado de gabinetes industriales: de tornillo, de barrera, de inserción sin tornillos y terminales enchufablesCada uno posee características mecánicas únicas, ventajas y desventajas en el campo, y escenarios de aplicación ideales.
Muchos equipos de ingeniería optan por utilizar terminales de tornillo estándar para todos los circuitos. Esta práctica de usar una sola solución para todos los casos genera riesgos ocultos de fiabilidad y un derroche de presupuesto.
Este artículo se basa en la experiencia real de montaje y resolución de problemas de armarios eléctricos. Ofrece comparaciones en lenguaje sencillo, tablas de parámetros claras y reglas de selección prácticas para usuarios industriales B2B.
Breve descripción general de 4 tipos de bloques de terminales industriales
Antes de entrar en comparaciones, aclararemos el posicionamiento fundamental de cada terminal desde la perspectiva de la ingeniería de campo.
Bloques de terminales de tornilloEl estándar universal de la industria. Utiliza abrazaderas de tornillo para fijar los cables. De bajo costo y ampliamente compatible con circuitos de control generales.
Bloques terminales de barreraTerminales de tornillo mejorados con barreras aislantes independientes. Prioriza la seguridad y la protección contra cortocircuitos en circuitos de alta corriente.

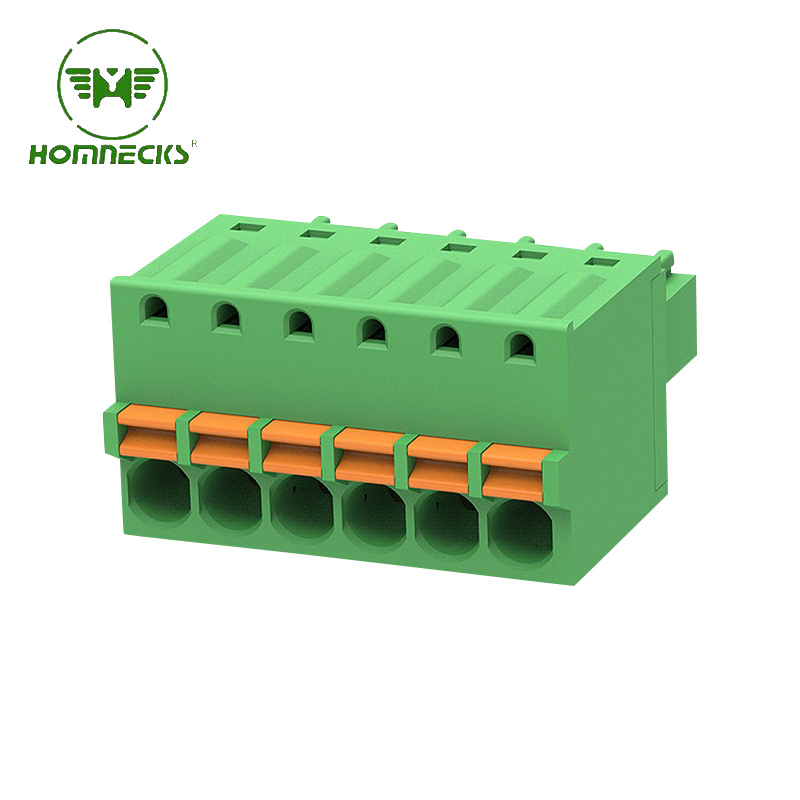

Bloques de terminales sin tornillos (de inserción)Diseño de abrazadera de resorte sin herramientas. Diseñado para un cableado rápido en serie y una tensión de conexión uniforme.

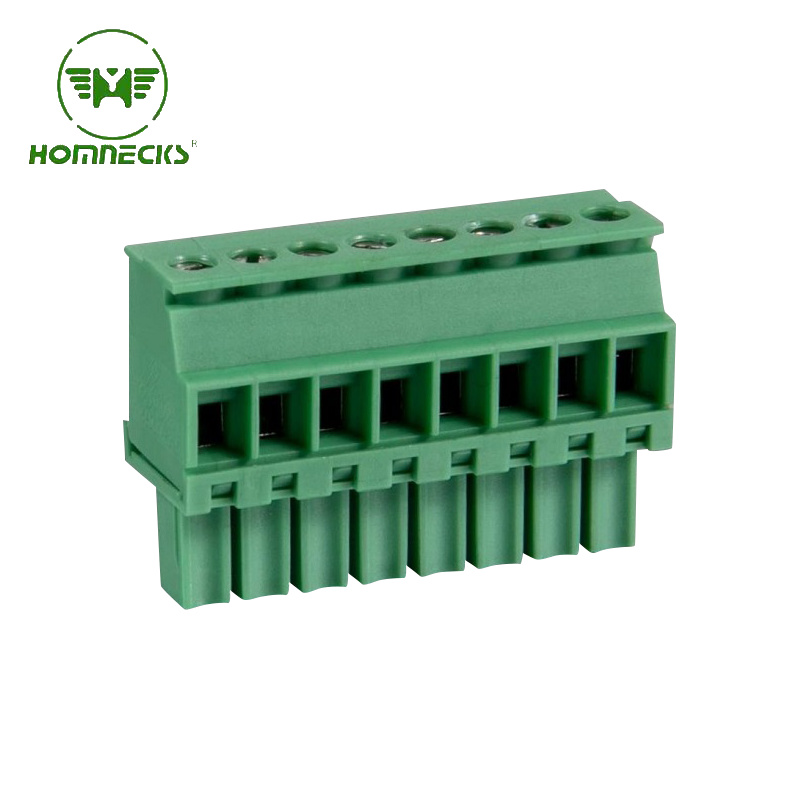

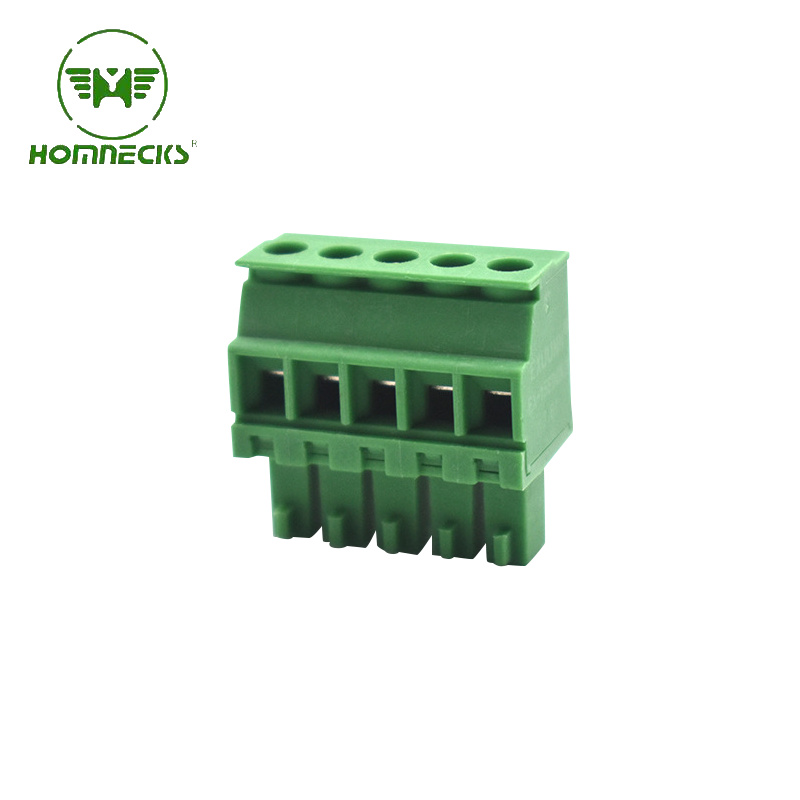

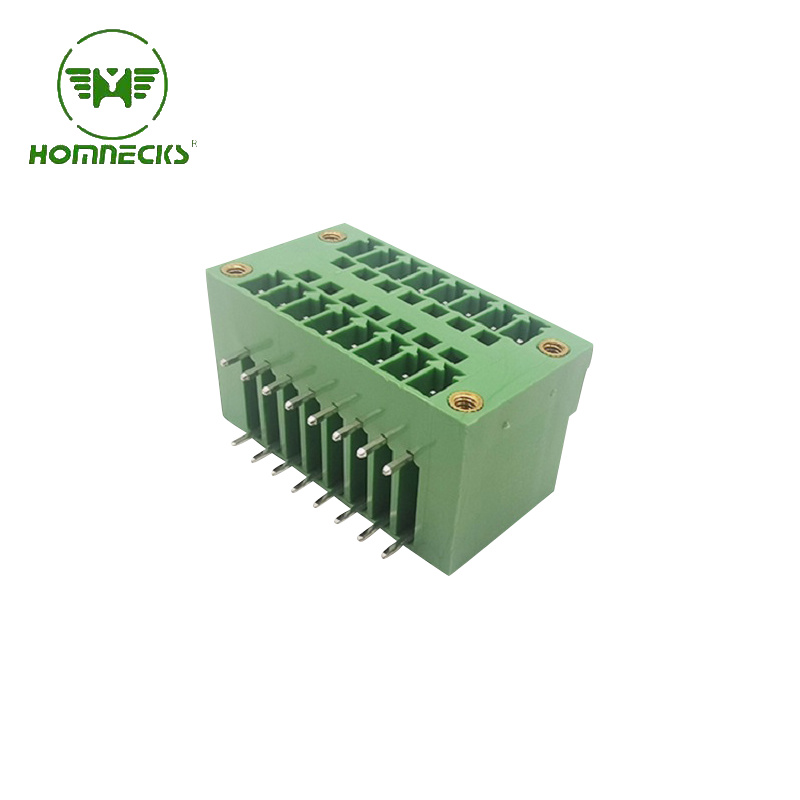

Bloques de terminales enchufables: Estructura dividida en dos piezas. Permite el precableado y la sustitución rápida de módulos para equipos modulares.
Tabla comparativa completa de rendimiento (4 tipos de bloques de terminales)
Esta tabla compara los indicadores industriales clave basándose en datos de funcionamiento de los gabinetes en planta. Ayuda a ingenieros y compradores a completar la selección de la lista de materiales de forma rápida y precisa.
Criterios de evaluación | Terminal de tornillo | Terminal de barrera | Terminal de inserción sin tornillos | Terminal enchufable |
|---|---|---|---|---|
Mecanismo de conexión | Apriete manual con par de apriete | Sujeción mediante tornillos + aislamiento de barrera independiente | Empujador de resorte de tensión constante | Base desmontable plug-and-play |
Resistencia a la vibración | Malo. Los tornillos se aflojan gradualmente con vibraciones prolongadas. | Excelente. Las barreras limitan la deriva del cable, sin contacto cruzado. | Bien. La fuerza del resorte mantiene una sujeción estable. | Débil. Los espacios entre los tapones provocan un mal contacto en entornos vibratorios. |
Riesgo de cortocircuito | Medio. Los hilos de cobre sueltos se cruzan fácilmente entre terminales adyacentes. | Muy bajo. El aislamiento físico bloquea el entrecruzamiento de hebras. | Su estructura compacta y de baja altura reduce los riesgos asociados a los cables expuestos. | Medio. Una inserción incorrecta provoca circuitos abiertos o cortocircuitos. |
Eficiencia del cableado | Lento. Depende del ajuste manual del par. | Moderado. Proceso de cableado con tornillos estándar. | Muy rápido. Inserción directa sin herramientas. | Rápido. Instalación mediante conector de arnés precableado. |
Dificultad de mantenimiento | Alto riesgo de que el cableado denso toque accidental de los cables | Bajo. Mantenimiento independiente de circuito único | Bajo. Reemplazo y prueba rápidos de un solo cable. | Muy bajo. Desmontaje completo del módulo en un solo paso. |
Nivel de costo | Mínimo (línea de base rentable) | Medio (alta rentabilidad de seguridad) | Medio-Alto (prima por ahorro de mano de obra) | Coste más alto (personalización modular) |
Guía rápida de pros y contras para una selección rápida
Esta tabla simplificada se centra en los problemas más comunes en el terreno. Ayuda a los equipos de compras a evitar la sobreespecificación o la subespecificación en los pedidos al por mayor.
Tipo de terminal | Ventajas clave (Ventajas en el terreno) | Principales desventajas (puntos débiles en el terreno) |
|---|---|---|
Bloque de terminales de tornillo | Compatibilidad universal, fácil reparación in situ, se adapta a todos los calibres de cable, cero costes de formación para los técnicos, coste de adquisición más bajo. | Propenso a aflojarse por vibración, par de apriete manual inconsistente, cableado de masa lento, alta tasa de fallos ocultos |
Bloque terminal de barrera | Protección física contra cortocircuitos, excelente resistencia al polvo y la humedad, estable para bucles de potencia de motor, mantenimiento de circuito único aislado. | Espacio de instalación ligeramente mayor, sin ventaja evidente para el cableado de señales de baja corriente. |
Bloque de terminales de inserción sin tornillos | Elimina errores de torsión, permite un rápido ensamblaje por lotes, proporciona una fuerza de sujeción del resorte estable y ahorra costes laborales en la producción en masa. | Precio unitario más elevado, no ideal para circuitos de potencia de servicio pesado y corriente ultra alta. |
Bloque de terminales enchufable | Admite el cableado de preproducción, el reemplazo rápido de módulos, no requiere recableado in situ y simplifica la depuración de equipos y el servicio posventa. | Baja resistencia a las vibraciones, alta tasa de fallos en maquinaria vibratoria, alto coste inicial de materiales. |
Reglas prácticas para la selección de campos (Práctica estándar del ingeniero)
Basándonos en años de experiencia en el montaje de armarios eléctricos y la resolución de problemas postventa, resumimos reglas de compatibilidad claras para diferentes escenarios de circuitos.
Seleccione terminales de barrera Para terminales de entrada de red, distribución de energía de alta corriente y circuitos de control de motores. Priorícelos para armarios instalados en líneas de producción vibratorias, ventiladores y equipos mecánicos.
Elija terminales de inserción sin tornillos fo proyectos de cableado de señales de baja corriente a gran escala, terminales de señales PLC y producción en masa de gabinetes por lotes para mejorar la eficiencia del cableado.
Seleccione terminales enchufables Para equipos automatizados modulares, módulos de control extraíbles y equipos que requieren desmontaje, transporte y reemplazo frecuentes.
Elija terminales de tornillo estándar. para circuitos de control estáticos de interior y proyectos con presupuestos ajustados para controlar los costes generales.
Preguntas frecuentes sobre la selección del tipo de bloque de terminales
P1: ¿Cuál es la mayor diferencia práctica entre los terminales de barrera y los terminales de tornillo estándar?
La principal diferencia radica en la prevención activa de fallos. Los terminales de tornillo estándar dependen completamente de la calidad del cableado manual. Los hilos sueltos o las vibraciones pueden provocar fácilmente cortocircuitos.
Los terminales de barrera incorporan deflectores aislantes independientes entre cada circuito. Bloquean físicamente las fallas por contacto cruzado. Esto resuelve la mayoría de las interrupciones intermitentes inexplicables en entornos industriales con vibraciones, que es el principal problema de los terminales de tornillo convencionales en las instalaciones.
P2: ¿Son siempre mejores los terminales de inserción sin tornillos que los terminales de tornillo para la fabricación de gabinetes modernos?
No. Los terminales sin tornillos destacan por su velocidad de montaje y su fuerza de sujeción constante, lo que los hace perfectos para el cableado de señales masivas.
Sin embargo, para circuitos de alta corriente y escenarios de mantenimiento in situ con técnicos de diferentes niveles de experiencia, los terminales de tornillo son más fiables. Permiten la inspección visual y la corrección manual del par de apriete, y ofrecen una mayor adaptabilidad a entornos de campo complejos.
P3: ¿Pueden los terminales enchufables sustituir a los terminales de barrera en los circuitos de alimentación industriales?
No se recomienda para aplicaciones industriales que requieran alta fiabilidad. Los terminales enchufables presentan espacios estructurales en la interfaz del conector. Las vibraciones mecánicas prolongadas pueden provocar un mal contacto, interrupción de la señal y un suministro eléctrico inestable.
Los terminales de barrera adoptan una instalación fija en panel y una estructura antivibración integrada. Proporcionan un aislamiento físico estable y una seguridad de conexión que las estructuras enchufables no pueden igualar para los circuitos de alimentación principales.
