¿Cómo elegir los bloques de terminales adecuados para aplicaciones industriales?

Cómo elegir los bloques de terminales adecuados para su trabajo industrial

Este artículo analiza los aspectos a considerar al elegir bornes para uso industrial. Analizaremos cinco aspectos principales: cuánta corriente soportan, cómo se conectan, dónde se usarán, qué certificaciones tienen y su facilidad de mantenimiento y ampliación. El objetivo es ayudarle a mejorar la seguridad y la fiabilidad de sus sistemas eléctricos.

¿Por qué es tan importante elegir el bloque de terminales correcto?

Bloques de terminales Son puntos clave para el paso de corriente en sistemas de control industrial, cajas de distribución, nuevos equipos de energía y líneas de producción automatizadas. Si se eligen los incorrectos, pueden sobrecalentarse, causar caídas de tensión, distorsionar las señales e incluso apagar el sistema. Aunque sean pequeños, son fundamentales para el correcto funcionamiento de los sistemas eléctricos.

I. Determine la corriente real que utilizará

Muchos proyectos solo consideran la corriente nominal de un bloque de terminales, pero esto suele basarse en condiciones de laboratorio ideales. Dentro de un armario de control, la temperatura aumenta, los terminales están muy juntos y el flujo de aire es escaso, lo que aumenta el calor.

Es recomendable añadir un búfer del 20% al 30% a la capacidad de corriente al elegir. Por lo tanto, si su corriente real es de 16 A, debería optar por bloques de terminales con capacidad para 20 A o más.

II. Elija el tipo de conexión adecuado para su situación

1. Tipo tornillo: Ideal para sistemas de alta corriente y potencia. Se ajustan con mucha firmeza, pero es necesario revisar los tornillos con frecuencia para asegurarse de que sigan apretados.

2. Tipo resorte: Ideales para lugares con mucha vibración. Mantienen una presión constante, no requieren mantenimiento y son muy estables.

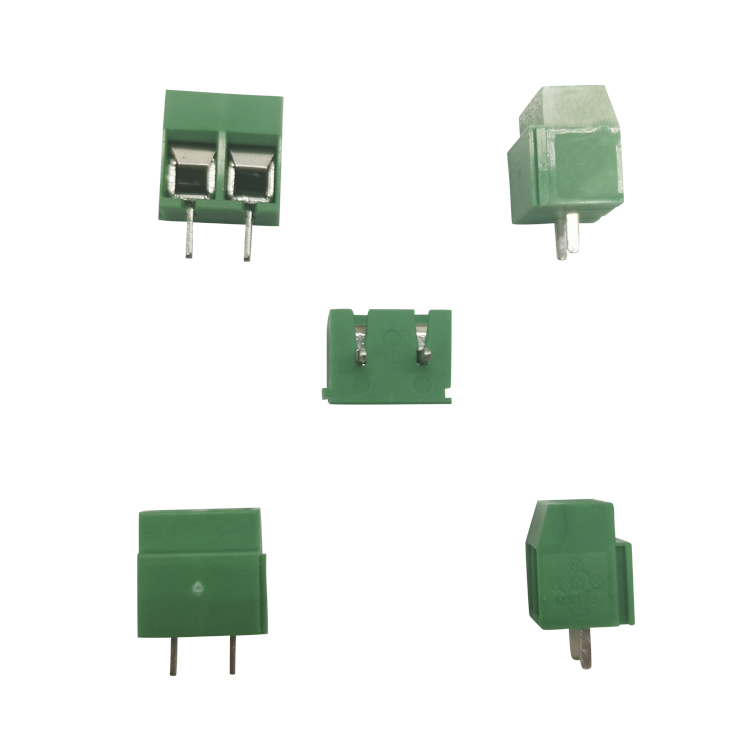

3. Enchufables: Ideales para PCB y sistemas modulares. Son rápidos de instalar y fáciles de reemplazar.

III. Piensa en dónde se instalarán

Si los utiliza en lugares calurosos, húmedos, polvorientos o con productos químicos corrosivos, opte por conductores de cobre estañado y aislamiento con clasificación UL94 V-0 de resistencia al fuego. Si es necesario, considere usar un sistema de terminales con buena clasificación de protección.

IV. Verifique las certificaciones correctas

Si exporta o trabaja en proyectos internacionales, normalmente necesitará certificaciones UL, CE, IEC o RoHS. Si no utiliza productos certificados, su proyecto podría ser rechazado o podría tener problemas legales.

V. Plan de Mantenimiento y Crecimiento Futuro

Al elegir piezas, no se limite a pensar en lo que necesita ahora. Considere también las futuras ampliaciones, la facilidad de mantenimiento y su estandarización. Los diseños modulares pueden ahorrarle dinero en la operación y el mantenimiento a largo plazo.

No existe un bloque de terminales universal. El mejor es el que mejor se adapta a tus necesidades. Al planificar una corriente suficiente, elegir el tipo de conexión adecuado, usar materiales de alta calidad y asegurarte de contar con las certificaciones correctas, puedes lograr que tus sistemas sean más estables y seguros.
