Bloque de terminales El sobrecalentamiento es una de las fallas ocultas más frecuentes en los gabinetes de control eléctrico. Rara vez activa las alarmas de inmediato. En cambio, degrada lentamente el aislamiento, derrite las carcasas de los terminales y, finalmente, provoca cortocircuitos o paradas inesperadas.
Según nuestra experiencia en mantenimiento in situ, más del 80 % de las fallas por sobrecalentamiento de terminales no se deben a productos defectuosos, sino a una selección inadecuada, una instalación incorrecta y la falta de inspección diaria.
La mayoría de los fabricantes de paneles y los ingenieros de compras se centran únicamente en las especificaciones de corriente y voltaje. Ignoran la resistencia de contacto, los estándares de torque y las normas de compatibilidad de cables. Estos pequeños descuidos provocan problemas recurrentes de sobrecalentamiento en los equipos de producción en masa.
Este blog analiza las tres causas más comunes de sobrecalentamiento de los bloques de terminales en entornos industriales. Ofrece soluciones prácticas para el trabajo de campo, datos comparativos y medidas preventivas estandarizadas para garantizar la fiabilidad a largo plazo de los armarios eléctricos.
¿Por qué es importante el sobrecalentamiento de los bloques de terminales en los gabinetes industriales?
Todas las conexiones eléctricas generan un poco de calor durante su funcionamiento. El peligro surge cuando el calor se acumula más rápido de lo que el terminal puede disiparlo.
El sobrecalentamiento continuo deteriora el aislamiento plástico, creando residuos de carbono en las superficies de los terminales. En talleres húmedos y polvorientos, esto puede provocar arcos eléctricos, cortocircuitos entre fases e incluso riesgo de incendio en los armarios eléctricos.
Lo peor es la intermitencia. Los terminales sueltos o mal ajustados pueden funcionar bien con cargas bajas. Solo se sobrecalientan bajo corrientes máximas o en condiciones de alta temperatura, lo que dificulta enormemente la resolución de problemas.
Las 3 principales causas del sobrecalentamiento del bloque de terminales (verificadas en campo)
1. Par de apriete incorrecto (conexiones flojas o demasiado apretadas)
Un par de apriete incorrecto de los tornillos es la principal causa oculta del sobrecalentamiento de los terminales en las plantas de producción.
Muchos técnicos de campo confían en la palpación manual en lugar de en herramientas de torsión. Un apriete insuficiente deja espacios entre los hilos del cable y las superficies de contacto de los terminales, lo que aumenta drásticamente la resistencia de contacto. Según el principio de calentamiento I²R, incluso un pequeño aumento de la resistencia genera un calor considerable bajo corrientes elevadas.
Apretar demasiado también es arriesgado. Un par excesivo aplasta los hilos de cobre y deforma las láminas metálicas de los terminales. Los cables rotos no soportan la corriente nominal. Con el tiempo, la vibración y la dilatación térmica aflojarán aún más la conexión dañada.
Esto crea un círculo vicioso: acumulación de calor → peor resistencia de contacto → temperatura más alta → quema final del terminal.
2. Calibre del cable y capacidad de corriente del terminal incompatibles.
Las especificaciones incompatibles son un error típico de diseño y adquisición.
Algunos equipos de ingeniería utilizan cables de pequeño calibre para ahorrar costes. O bien instalan terminales de baja corriente en circuitos de motores de alta potencia.
Cuando el terminal o el cable no pueden soportar la corriente de funcionamiento real, la densidad de corriente supera el límite de diseño. Se produce un sobrecalentamiento localizado continuo. Una sobrecarga prolongada derretirá la base de plástico del terminal y dañará los circuitos adyacentes.
Otro error común: mezclar cables multifilares y cables sólidos sin terminales. Los hilos sueltos de los cables multifilares dispersan la corriente y crean puntos calientes en los puntos de contacto.
3. Contaminación ambiental y mala disipación del calor
Los entornos de talleres industriales aceleran fácilmente las fallas térmicas terminales.
El polvo, las partículas metálicas y la humedad se acumulan en los espacios entre los terminales. Estos contaminantes reducen el rendimiento del aislamiento y bloquean la disipación natural del calor.
En épocas de alta humedad, se produce una fuga superficial entre los terminales, lo que genera microarcos eléctricos y calor continuo. En gabinetes instalados cerca de equipos vibratorios o máquinas de alta temperatura, una ventilación deficiente agrava la acumulación de calor y acelera el envejecimiento de los terminales.
Comparación de fallas: Causas de sobrecalentamiento y síntomas correspondientes en el campo
Los ingenieros pueden localizar rápidamente los problemas mediante inspección visual y detección de temperatura. Esta tabla resume los síntomas y riesgos típicos de cada causa de sobrecalentamiento.
Causa del sobrecalentamiento | Síntomas visibles en el campo | Peligros potenciales | Dificultad de detección |
|---|---|---|---|
Instalación con par de apriete incorrecto | Marcas de quemaduras locales de color amarillo/negro, cables sueltos que se mueven, lectura de corriente inestable. | Apagón intermitente, formación de arcos eléctricos, rotura de cables. | Alto (sin alarma de fallo con carga baja) |
Discrepancia en las especificaciones del cable/terminal | Aumento general de la temperatura terminal, base de plástico reblandecida, sobrecalentamiento bajo carga nominal. | Envejecimiento del aislamiento, quema permanente de terminales, cortocircuito en bucle | Medio (obvio bajo carga máxima) |
Contaminación ambiental y mala ventilación | Acumulación de polvo en los terminales, superficie húmeda, manchas blancas de oxidación. | Descarga de fuga, cortocircuito fase a fase, riesgo de incendio en el armario | Bajo (fácil de encontrar mediante inspección regular) |
Comparación del rendimiento de protección contra el sobrecalentamiento de los terminales
Las distintas estructuras de terminales presentan diferentes resistencias al calor y capacidades antiaflojamiento. Esta tabla sirve de guía para la selección de la lista de materiales (BOM) en el diseño de armarios de alta fiabilidad.
Tipo de bloque de terminales | Rendimiento anti-sobrecalentamiento | Capacidad antiaflojamiento | Condición de disipación de calor | Mejor aplicación |
|---|---|---|---|---|
Terminal de tornillo estándar | Medio. Depende completamente de la calidad de la instalación manual. | Débil. Propenso a aflojarse con vibraciones prolongadas. | Normal. Estructura abierta para la disipación básica del calor. | Circuitos de control estáticos de baja potencia para interiores |
Terminal de barrera | Bien. La estructura de aislamiento evita la conducción de calor a través del circuito. | Medio. Las barreras limitan el desplazamiento del cable. | Bien. La ranura independiente reduce la acumulación de calor. | Entrada de red eléctrica, bucles de alimentación de alta corriente |
Terminal de inserción sin tornillos | Excelente. La tensión constante del resorte evita el calor de contacto flojo. | Excelente. No hay fallos de aflojamiento de tornillos. | Media. Su estructura compacta limita la disipación parcial del calor. | Cableado de señal masiva, funcionamiento estable a largo plazo. |

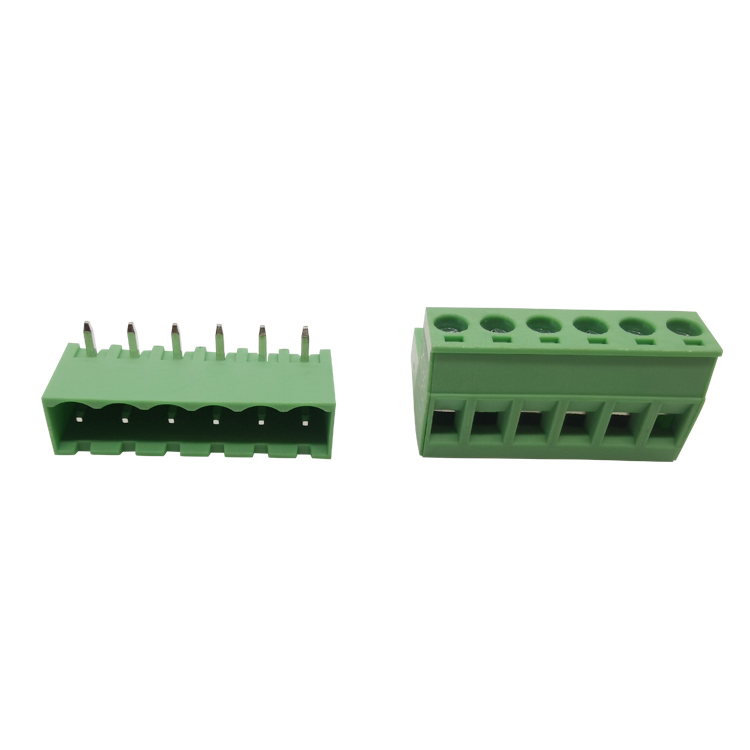

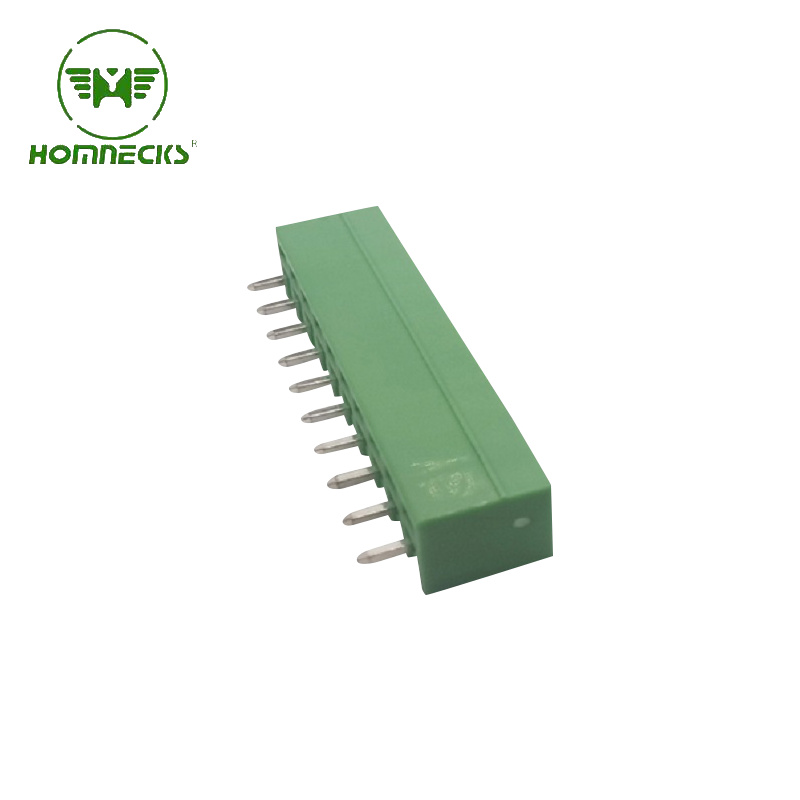

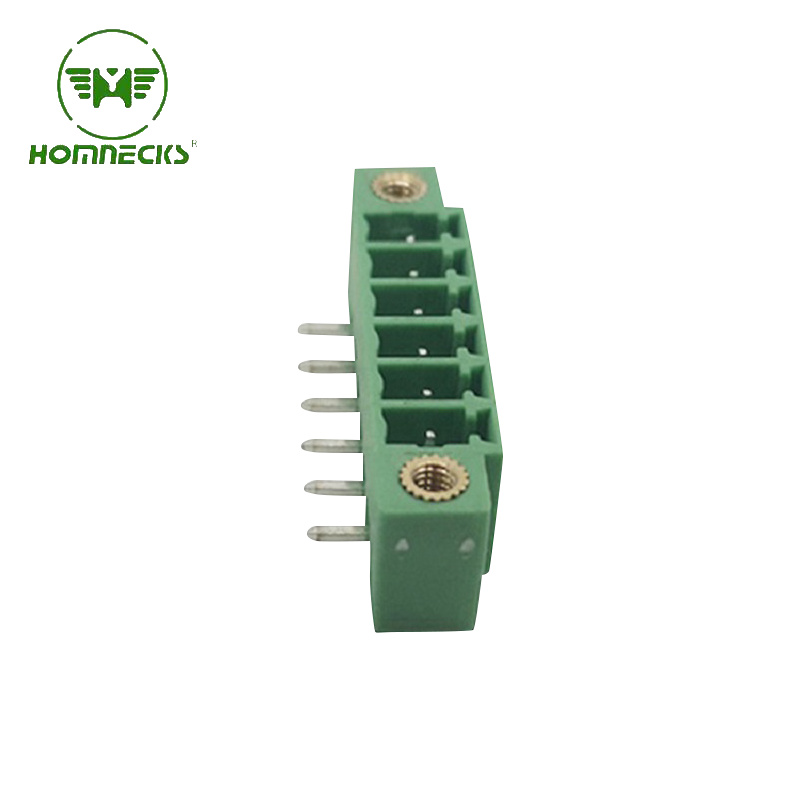

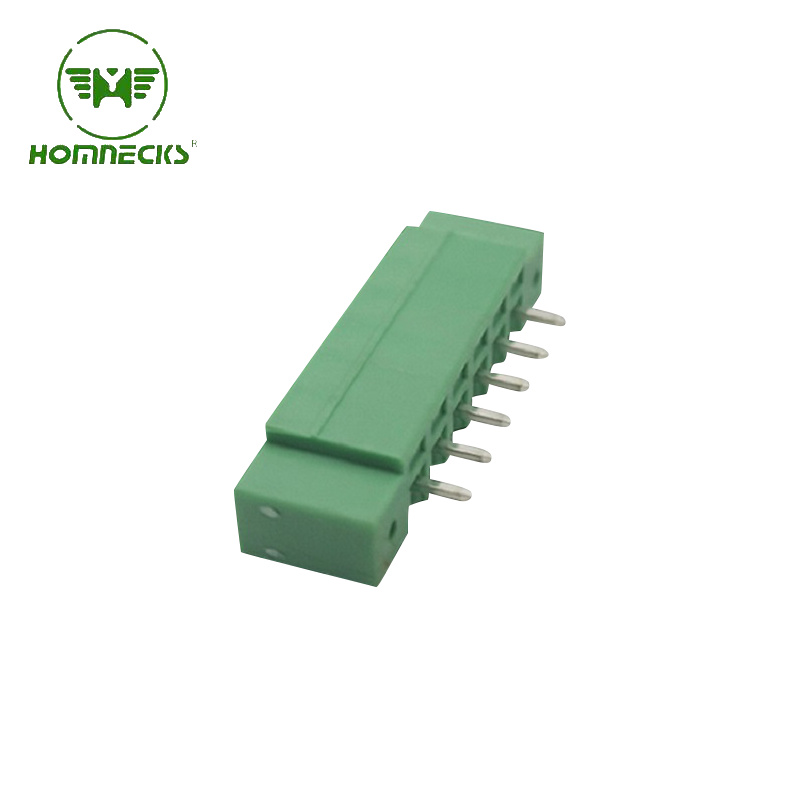

Terminal enchufable | Malo. Los espacios de contacto de los enchufes generan calor fácilmente. | Débil. La vibración provoca un mal contacto. | Malo. La estructura de tapón cerrado acumula calor. | Circuitos de señal modulares de baja corriente únicamente |
Soluciones prácticas de prevención para cada causa de sobrecalentamiento
1. Estandarizar el funcionamiento del par para eliminar el calor de contacto suelto.
Olvídese de la intuición al usar destornilladores manuales. Utilice destornilladores dinamométricos profesionales para una instalación uniforme.
Para terminales industriales convencionales, mantenga el par de apriete entre 0,5 y 0,8 N·m para cables de 12 a 16 AWG. Siga estrictamente las hojas de datos del fabricante para terminales especiales.
Para equipos en talleres con vibraciones, realice inspecciones de torque periódicas cada 3 a 6 meses. Los terminales de resorte sin tornillos son la mejor opción de mejora para evitar riesgos de aflojamiento a largo plazo.
2. Unificar las especificaciones de los cables y terminales.
Establezca estándares de coincidencia de lista de materiales fijos. Nunca utilice cables de calibre insuficiente ni terminales de baja corriente para bucles de alta potencia.
Todos los cables multifilares deben utilizar terminales de crimpado antes de su conexión. Esto garantiza un contacto total y evita que los hilos finos dispersos provoquen un sobrecalentamiento localizado.
Durante la fase de diseño, reserve un margen de corriente del 20 %. Esto evita el sobrecalentamiento provocado por picos de corriente y futuras actualizaciones de la carga de los equipos.
3. Optimizar el entorno del gabinete y la disipación del calor.
Mantenga el interior del armario limpio y seco. Elimine el polvo y la acumulación de partículas metálicas soplando aire seco durante el mantenimiento regular.
Optimice la distribución de la ventilación del armario. No instale terminales de alta corriente en zonas estrechas completamente cerradas.
Para talleres con altas temperaturas y alta humedad, seleccione bloques de terminales de PA66 resistentes al calor con grados de temperatura más altos para mejorar la adaptabilidad ambiental.
Preguntas frecuentes: Solución de problemas y prevención del sobrecalentamiento del bloque de terminales
P1: ¿Cómo determinar rápidamente si el sobrecalentamiento de un terminal se debe a una conexión floja o a una sobrecarga?
Compruebe el estado de calentamiento en condiciones de carga y sin carga. Si el terminal permanece frío sin carga pero se calienta rápidamente con carga, probablemente se deba a una sobrecarga o a una incompatibilidad de especificaciones del cable. Si el terminal genera calor intermitente y presenta vibraciones evidentes en el cable durante el funcionamiento, la causa principal es un par de apriete flojo y un mal contacto.
P2: ¿Pueden los bloques de terminales sobrecalentados seguir funcionando después de enfriarse?
No se recomienda. Una vez que un terminal se sobrecalienta, su superficie de contacto metálica interna y su aislamiento plástico sufren un envejecimiento irreversible. Generará calor con mayor facilidad bajo la misma carga de corriente. Persisten los riesgos ocultos de cortocircuito y sobrecalentamiento. Reemplace el bloque de terminales y normalice el cableado a tiempo.
P3: ¿Qué tipo de terminal minimiza la tasa de fallos por sobrecalentamiento a largo plazo en los circuitos de alimentación industriales?
Terminales de tornillo de barrera Son la opción más rentable para bucles de potencia de alta corriente. Proporcionan aislamiento físico para evitar la interferencia térmica. Gracias a su instalación con par de apriete estandarizado, resisten eficazmente las vibraciones y la contaminación por polvo. Para circuitos de señal estables en masa, los terminales de inserción sin tornillos eliminan por completo el aflojamiento de los tornillos y reducen las fallas por sobrecalentamiento.
