El papel de los bloques de terminales en PCB y sistemas de control industrial

Bloques de terminales de PCB Son fundamentales tanto para las PCB como para el control de las máquinas en las fábricas. Piénsenlos como simples conectores que permiten el funcionamiento de los componentes eléctricos, conectando todo. Garantizan que sus circuitos se conecten al exterior de forma segura y sin problemas.

Esto es lo que hacen con las PCB y los sistemas de control industrial:

I. Cómo funcionan en las PCB (placas de circuito impreso)

En una PCB, los bloques de terminales actúan como conectores. Conectan el circuito a cables externos.

Dónde ocurren los problemas eléctricos:

Puntos de entrada/salida: Llevan señales de los sensores a la PCB para su uso. También envían señales desde la PCB para controlar dispositivos o mostrar qué está sucediendo.

Puntos de Poder: Le dan energía a la PCB y a cada parte de ella.

Conectores de placa: En configuraciones más complejas, unen la placa principal a placas más pequeñas que realizan determinadas tareas.

Prueba fácil:

Los ingenieros pueden conectar sus herramientas a las terminales para verificar las señales y el voltaje. Esto es fundamental al probar, construir o reparar equipos.

Mantenlo simple:

Con terminales, cada PCB se puede fabricar, revisar y cambiar por sí sola. Si una PCB se rompe, simplemente se puede cambiar desconectando y conectando los cables. No se necesita soldadura.

Funciona para todo tipo de conexiones:

Soldadura directa de PCB: se suelda directamente a la placa para que permanezca en su lugar.

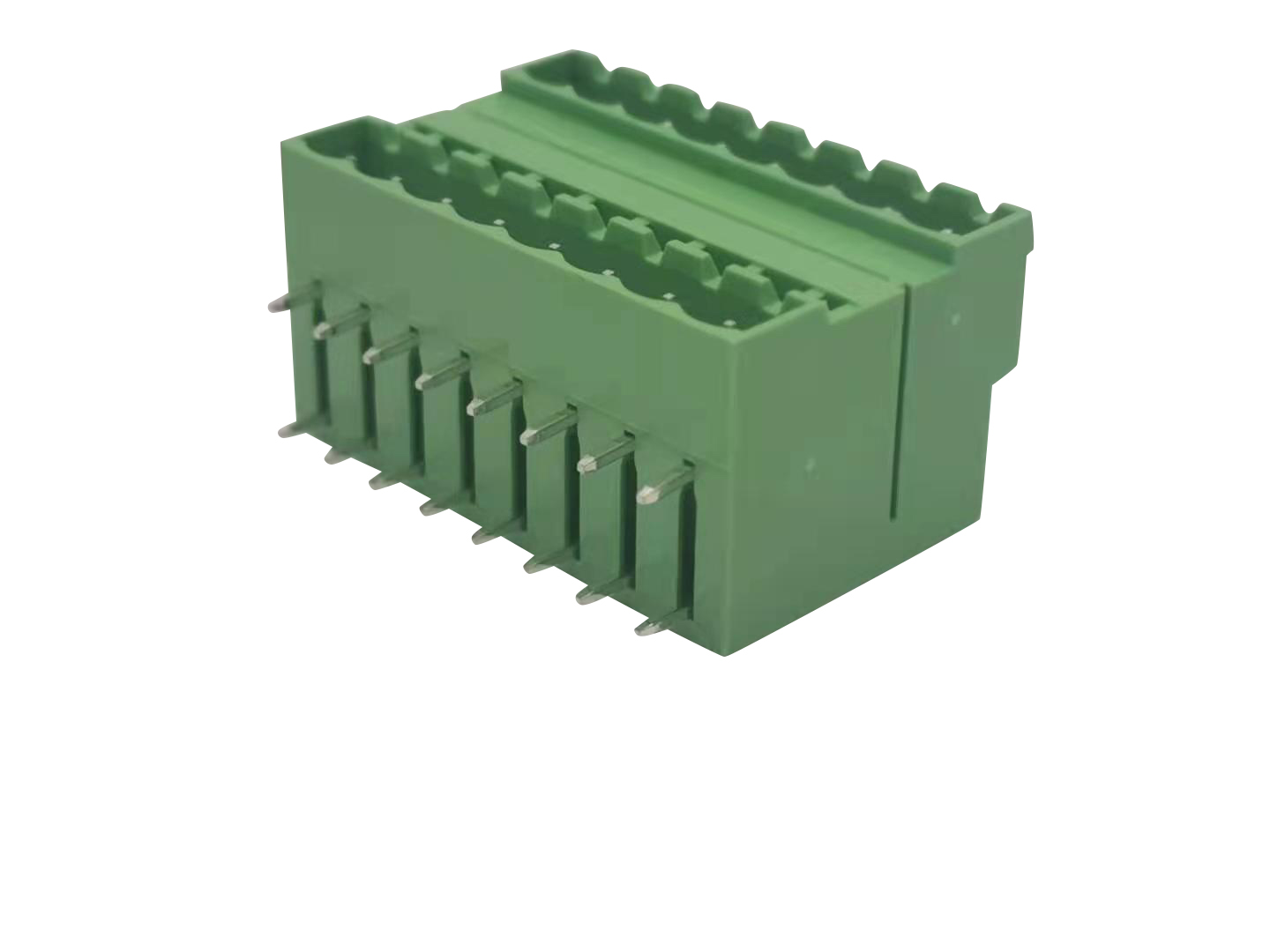

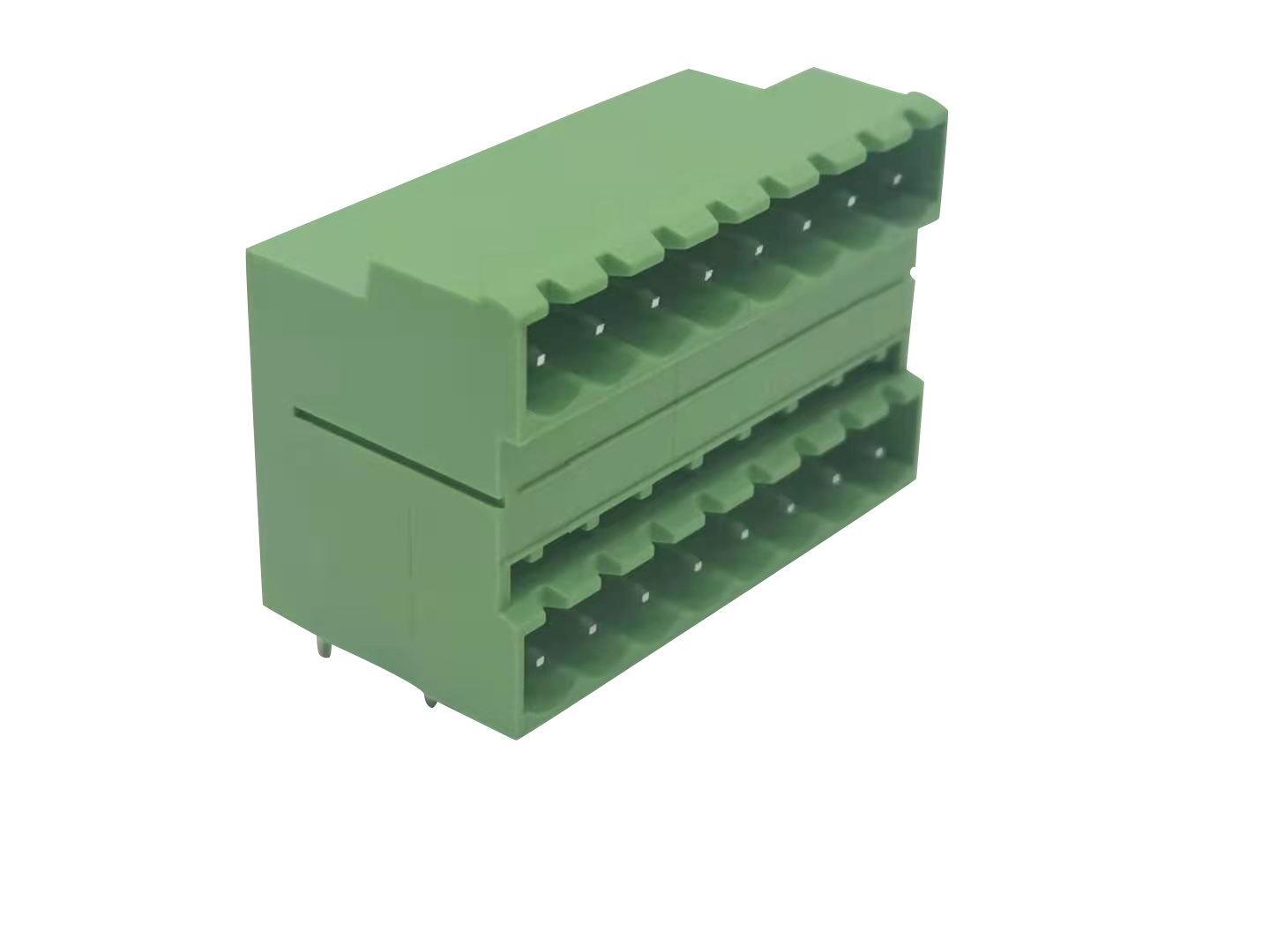

Enchufable: fácil de enchufar y cambiar.

Tira de barrera/atornillada: los tornillos la mantienen firme para que no se afloje.

II. Cómo funcionan en los sistemas de control industrial

En las cajas de control, los paneles de distribución y en la planta de producción, los bloques de terminales cumplen una función fundamental. Son como el nervio central y el núcleo de energía de todo el sistema de control.

Las señales están en todas partes:

Más entradas/salidas de PLC/DCS: Casi todos los componentes de entrada/salida de PLC y DCS tienen o se conectan a varios bloques de terminales. Todos los cables de sensores y otros dispositivos se conectan aquí, lo que facilita la gestión y el envío de señales donde se necesitan.

El poder es central:

La energía entra a la caja de control y se distribuye a través de los terminales. Pasa por los dispositivos de seguridad y luego a diferentes dispositivos con diferentes voltajes a través de los bloques de terminales.

Mantenga las cosas separadas:

Mantiene separados los voltajes: los bloques de terminales mantienen los circuitos con diferentes voltajes y señales separados entre sí, lo que evita problemas y cortocircuitos.

Más confiable y seguro:

Conexiones fuertes: Los terminales de tornillo y los clips de resorte se sujetan con más fuerza que la soldadura, por lo que son buenos para lugares donde las cosas vibran mucho.

Seguridad: Muchos terminales mantienen los dedos alejados de la electricidad activa, evitan el polvo y el agua y no se incendian fácilmente, lo que mantiene a las personas y los dispositivos seguros.

Etiquetas: Los bloques de terminales suelen tener etiquetas o números, lo que permite saber para qué sirve cada señal. Esto resulta útil al reparar el sistema posteriormente.

Cableado ordenado: Los bloques de terminales mantienen todos los cables ordenados, etiquetados y conectados. Esto hace que el cableado en la caja sea más limpio y de mejor calidad.

Fácil de usar:

Conexiones fáciles: el cableado es más rápido y organizado en un bloque de terminales.

Soluciones fáciles: si algo falla, puedes desconectar o probar fácilmente una señal en el bloque de terminales.

Agregue más equipo: cuando agregue cosas nuevas, simplemente conéctelas a las terminales sin alterar el cableado principal.

Así que, básicamente, bloques de terminales Son esenciales para la gestión de trabajos eléctricos. Convierten instalaciones complejas en puntos fáciles de conectar, lo que facilita el funcionamiento de la electrónica y los sistemas y facilita su mantenimiento. Sin ellos, fabricar, probar y mantener sistemas de control eléctrico modernos sería un auténtico dolor de cabeza.
