Bloques de terminales para placa PCB H2EDGRH-2.5

Bloques de terminales para placa PCB H2EDGRH-2.5

Conexión de alta densidad: La estructura de doble fila proporciona un gran número de puntos de conexión en un espacio limitado.

Conexión estable: Una vez insertado en el asiento de la madre, se fija mediante hebillas o fricción, y la conexión es firme, capaz de resistir ciertas vibraciones y tirones.

Diseño modular: facilita el diseño y la producción modular de placas de circuito impreso, lo que facilita el montaje, las pruebas y el mantenimiento.

Buenas recomendaciones: El asiento para la madre suele tener un diseño infalible para evitar la inserción incorrecta.

Conexión horizontal: El diseño de pines curvados ahorra espacio vertical por encima de la placa de circuito impreso, lo que lo hace ideal para conexiones en paralelo o estructuras apiladas.

Escenarios de aplicación típicos

Este tipo de terminal se utiliza ampliamente en diversos dispositivos electrónicos y en el ámbito del control industrial debido a su fiabilidad y comodidad:

Control industrial: PLC (Controlador Lógico Programable), servomotores, módulos de E/S.

Fuente de alimentación: Interfaces de entrada/salida para fuentes de alimentación conmutadas y sistemas UPS con diferentes niveles de protección contra cortes de energía.

Equipos de comunicación: conexiones de placa dentro de enrutadores y conmutadores.

Instrumentación: tarjetas de adquisición de datos, equipos de prueba y medición.

1. Tipo y polo

Tipo: Bloque de terminales de tornillo enchufable para PCB

Polo:

2. MaterialDeBloque de terminales enchufable

3. EléctricoDeBloque de terminales enchufable

4. Mecánica del bloque de terminales enchufable

Cómo usar y combinar componentes

Soldadura: Inserte los pines de soldadura de los terminales doblados en los orificios pasantes correspondientes de la placa de circuito impreso y, a continuación, fíjelos a la placa mediante soldadura por ola o soldadura manual.

Conexión: Seleccione un conector hembra de doble fila (con carcasa de goma) con una separación de 2,5 mm que coincida. Engarce o suelde un extremo del conector hembra al cable, luego alinéelo e insértelo en el terminal de pin doblado. Si escucha un clic o nota que está fijo, significa que la conexión está correcta.

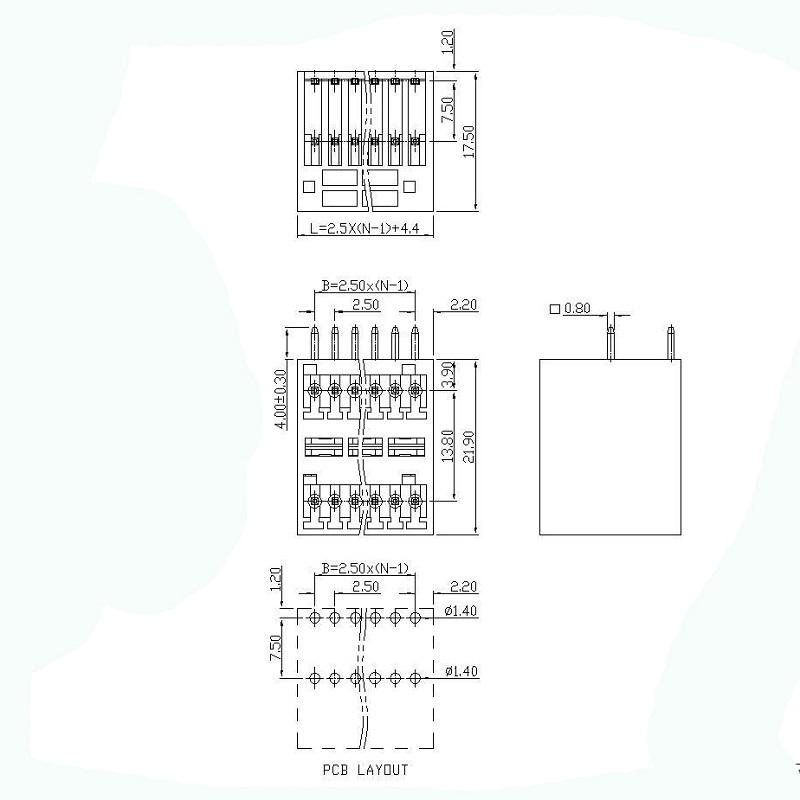

5. Dimensiones

6. Ventajas

☑ Se adapta a enchufes de varios tipos, el diseño del dispositivo es altamente flexible.
☑ Se pueden cumplir los requisitos de introducción de datos.
☑ Método de instalación universal, adecuado para diversas situaciones.

Electrodomésticos y electrónica de consumo: la conexión entre la placa de control y la placa de visualización o el sensor de algunos electrodomésticos grandes.

El bloque de terminales de pines curvados de doble fila y 2,5 mm es un conector de cableado para placas de circuito impreso compacto y fiable. Su separación de 2,5 mm y su diseño de doble fila con pines curvados son sus características más destacadas, lo que lo convierte en un elemento indispensable en dispositivos electrónicos que requieren conexiones horizontales y de alta densidad. Al seleccionarlo, además de la separación y el número de filas, se deben tener en cuenta parámetros como el número de filas (por ejemplo, 2xN, donde N representa el número de pines por fila), el número total de pines, la corriente nominal y la temperatura de funcionamiento.

7. Paquete DeBloque de terminales enchufable

Elegimos materiales de embalaje seguros y de alta calidad para garantizar que su pedido no sufra daños durante el envío.

Se aceptan los siguientes términos comerciales: EXW, FOB, CFR, CIF.

8. Aplicación DeBloque de terminales enchufable

1. Controlador de movimiento 2. Medidor de potencia trifásico 3. Dispositivo de protección por microcomputadora 4. Equipo eléctrico

5. Equipos de automatización 6. Equipos de seguridad 7. Equipos de Internet de las cosas

9. Preguntas frecuentes sobre el bloque de terminales

P1: ¿Cuáles son las ventajas prácticas de los bloques de terminales de pines doblados de doble fila de 2,54 mm?

A: Los terminales de pines curvados de doble fila aumentan considerablemente la densidad de cableado en espacios limitados de PCB. En comparación con los modelos de una sola fila, duplican los puntos de conexión en el mismo espacio. El diseño de pines curvados se adapta perfectamente a la instalación lateral. Evita problemas de altura dentro de los gabinetes de control compactos, un inconveniente común en las distribuciones de pines verticales.

P2: ¿Son fiables los pasadores doblados de doble fila de 2,54 mm para un funcionamiento industrial a largo plazo?

Sí, ofrecen un rendimiento estable de grado industrial. Los pines doblados de alta calidad incorporan estructuras de fijación moleteadas y remachadas. Esto evita que los pines se aflojen durante la soldadura por ola o la vibración prolongada del equipo. En la puesta a punto de gabinetes reales, los bloques de pines doblados de doble fila, mecanizados con precisión, muestran una calidad de soldadura uniforme y bajas tasas de fallos.

P3: ¿Afecta la disposición de pines doblados de doble fila de 2,54 mm a la seguridad eléctrica y al espacio libre?

R: No, si se fabrica con un espaciado estándar de 2,54 mm. Los terminales profesionales de doble fila mantienen una distancia de fuga y un aislamiento adecuados. La estructura de barrera interna evita la diafonía y los cortocircuitos. Incluso con un cableado denso, cumple con los requisitos de seguridad industrial de baja tensión.

P4: ¿Los bloques de terminales de pines doblados de doble fila de 2,54 mm pueden someterse a soldadura por ola estándar?

R: Por supuesto. Los modelos de grado industrial utilizan una carcasa de PA66 resistente a altas temperaturas y pines de cobre estañado. Son compatibles con los procesos de soldadura por ola convencionales. El diseño de coplanaridad unificada garantiza una soldadura uniforme en filas dobles, lo que reduce los problemas de soldadura defectuosa o fría durante la producción en masa.

P5: ¿Cuáles son los escenarios ideales para los bloques de terminales de pines doblados de doble fila de 2,54 mm?

A: Son ideales para placas de control industrial con espacio limitado, dispositivos IoT y mini módulos PLC. El diseño de pines curvados con salida lateral funciona bien en instalaciones de gabinetes estrechos donde los pines verticales superiores chocarían con la carcasa. Los ingenieros suelen utilizarlos para optimizar el cableado de paneles compactos y ahorrar espacio en el diseño general de la placa de circuito impreso.
