El bloque de terminales PCB de una sola fila de pines rectos de 2,5 mm es un conector electrónico muy común. Su característica principal es que los pines están dispuestos en una sola fila de líneas rectas, la distancia entre los puntos centrales de los pines adyacentes es de 2,5 mm y los pines son rectos y perpendiculares a la placa de circuito impreso (PCB). Se utiliza principalmente para lograr conexiones eléctricas fiables entre cables y placas de circuito impreso.
Artículo No :
H2EDGV-2.5Pago :
T/TOrigen del producto :
ChinaColor :
green ,we can also make other color if meet moqBloque de terminales de cabezal de pines recto
El bloque de terminales de PCB de una sola fila de pines rectos de 2,5 mm es el conector de placa a cable más básico y universal, cuya función principal es servir como un puente eléctrico confiable y desmontable entre los cables externos y las placas de circuitos impresos (PCB).
El bloque de terminales PCB de una sola fila de 2,5 mm con pines rectos es fundamental para los ingenieros electrónicos. Cuando su diseño requiere establecer un canal de conexión estándar, económico y fiable entre la PCB y los cables externos, suele ser la opción más directa y sin errores. Al seleccionar, concéntrese en tres elementos fundamentales: corriente, método de cableado y calibre del cable.
1.Tipo y Polo
Características principales
Descripción de la dimensión de la característica
La disposición de los pines está dispuesta en una sola línea recta, con una estructura simple.
El espaciado entre pines está fijado en 2,5 mm, que es un espaciado industrial estandarizado.
La forma del pin es un pin recto, instalado perpendicular a la placa PCB, ocupando espacio sobre la placa.
Método de instalación: soldadura mediante orificio pasante, los pines se sueldan después de pasar a través de la placa PCB, con alta resistencia mecánica.
Tipo: Bloque de terminales de tornillo enchufable para PCB
Polo:
| Bloque de terminales de 2 pines | Bloque de terminales de 3 pines | Bloque de terminales de 4 pines | bloque de terminales de 5 pines | bloque de terminales de 6 pines | Bloque de terminales de 7 pines |
| bloque de terminales de 8 pines | Bloque de terminales de 9 pines | Bloque de terminales de 10 pines | Bloque de terminales de 11 pines | Bloque de terminales de 12 pines | Bloque de terminales de 13 pines |
| Bloque de terminales de 14 pines | Bloque de terminales de 15 pines | Bloque de terminales de 16 pines | Bloque de terminales de 17 pines | Bloque de terminales de 18 pines | Bloque de terminales de 19 pines |
| Bloque de terminales de 20 pines | Bloque de terminales de 21 pines | Bloque de terminales de 22 pines | Bloque de terminales de 23 pines | Bloque de terminales de 24 pines |
2.MaterialDeBloque de terminales enchufable
| Alojamiento | PA66, UL94V-0 |
| Encabezado del pin | Aleación de cobre, estañado |
3. EléctricoDeBloque de terminales enchufable
| Voltaje nominal | UL IEC 150 V 130 V |
| Corriente nominal | 5A 10A |
| Resistencia de contacto | 20 mΩ (MÁX.) |
| Resistencia de aislamiento | 500 MΩ/CC 500 V |
| Tensión soportada | CA 1250 V/1 min |
4. MecánicoDeBloque de terminales enchufable
| Rango de temperatura | -40℃~+105℃ |
| Soldadura MAX | +250, por 5 seg. |

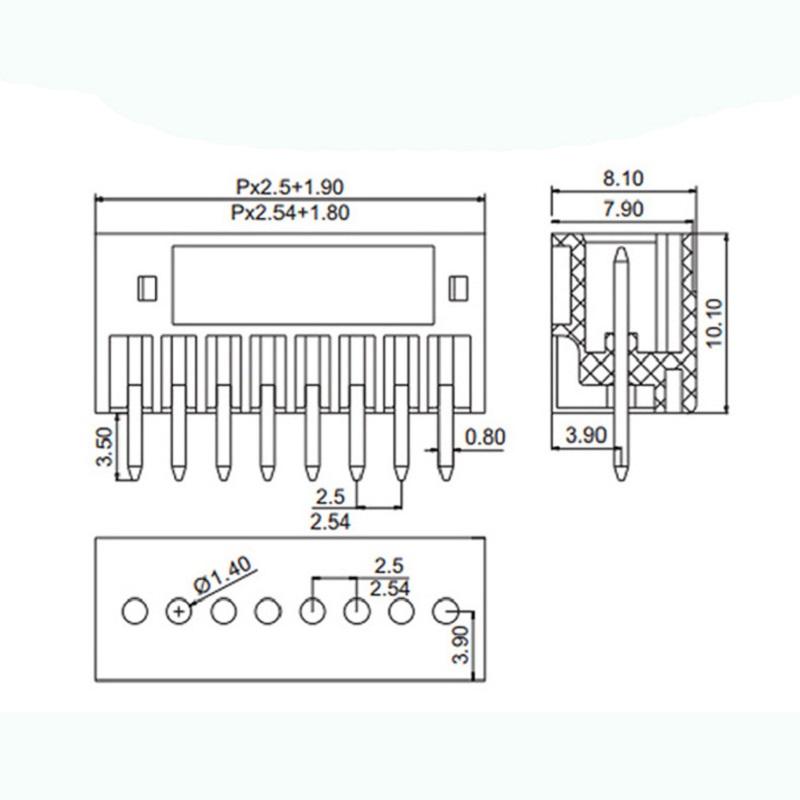

5.Dimensiones
6. Ventajas
Escenarios de aplicación típicos
Este tipo de terminal es ampliamente utilizado en:
Control industrial: PLC, servoaccionamientos, módulos E/S.
Equipos de alimentación: interfaces de entrada/salida para fuentes de alimentación conmutadas y UPS.
Electrónica automotriz: módulo de control de carrocería, interfaz de sensores.
Equipos de comunicación: alimentación básica y conexión de señales para routers y switches.
Electrodomésticos y diversos instrumentos y medidores.
☑ Se adapta a múltiples tipos de enchufes, el diseño del dispositivo es muy flexible
☑ Se pueden cumplir los requisitos de codificación
☑ Método de instalación universal, adecuado para diversas situaciones.
7. Aplicación DeBloque de terminales enchufable
1. Controlador de movimiento 2. Medidor de potencia trifásico 3. Dispositivo de protección de microcomputadora 4. Equipo eléctrico
5. Equipos de automatización 6. Equipos de seguridad 7. Equipos de Internet de las cosas
Ventajas:
Conexión fiable: La soldadura mediante orificio pasante es firme y puede soportar ciertas tensiones mecánicas.
Cableado conveniente: no es necesario soldar cables en la PCB, lo que facilita la instalación, la prueba y el mantenimiento.
Bajo costo: estructura simple, bajos costos de producción y fabricación.
Fuerte universalidad: 2,5 mm es el espaciado estándar, con fuerte compatibilidad y fácil adquisición.
8.Paquete De Bloque de terminales enchufable
Elegimos material de embalaje seguro y de alta calidad para asegurarnos de que su pedido no se dañe durante el envío.
Estos términos comerciales son aceptables: EXW, FOB, CFR, CIF.
