H2EDGCR-2.5 Bloque de terminales enchufable con conector de pines derecho
La pieza que se utiliza para soldar a la placa de circuito y establecer la conexión eléctrica. Conector de pines derecho Se refiere a la parte de inserción del pasador que no es recta, sino que ha sido doblada y moldeada en un ángulo específico (generalmente 90 grados).
Ventajas de diseño del conector de pines derecho
El diseño de la aguja curva no es arbitrario; su objetivo principal es resolver problemas relacionados con el espacio y el montaje. Sus principales ventajas incluyen:
- Lograr una instalación horizontal: A diferencia de los terminales de clavija recta que dirigen los cables verticalmente (ocupando altura), la clavija doblada a 90 grados permite que el cuerpo del terminal quede paralelo a la placa de circuito. Los cables se insertan horizontalmente, lo que ahorra mucho espacio vertical dentro de los dispositivos compactos.
- Proporcionar alivio de la tensión: Cuando el cable se inserta horizontalmente, la forma de "L" del pasador de flexión actúa como amortiguador. Absorbe y distribuye las tensiones de tracción o vibración, reduciendo los daños directos a las uniones de soldadura y mejorando la fiabilidad mecánica.
- Fácil de cablear y mantener: Los cables dispuestos horizontalmente son ordenados y fáciles de identificar. En entornos con mucha densidad de cables, acceder a ellos desde un lateral es mucho más cómodo que desde arriba, lo que facilita las operaciones de conexión durante el mantenimiento.
- Recorte de panel compatible: El diseño de pines curvados permite que todo el bloque de terminales se fije de forma plana al interior del panel del equipo, lo que permite a los usuarios conectar los cables desde el exterior mientras los pines de inserción están soldados a la placa de circuito impreso interna.
Tipo y poste
Tipo: Bloque de terminales de tornillo enchufable para PCB
Postes disponibles:
| Bloque de terminales de 2 pines | Bloque de terminales de 3 pines | Bloque de terminales de 4 pines | Bloque de terminales de 5 pines | Bloque de terminales de 6 pines | Bloque de terminales de 7 pines |
| Bloque de terminales de 8 pines | Bloque de terminales de 9 pines | Bloque de terminales de 10 pines | Bloque de terminales de 11 pines | Bloque de terminales de 12 pines | Bloque de terminales de 13 pines |
| Bloque de terminales de 14 pines | Bloque de terminales de 15 pines | Bloque de terminales de 16 pines | Bloque de terminales de 17 pines | Bloque de terminales de 18 pines | Bloque de terminales de 19 pines |
| Bloque de terminales de 20 pines | Bloque de terminales de 21 pines | Bloque de terminales de 22 pines | Bloque de terminales de 23 pines | Bloque de terminales de 24 pines | |
Especificaciones técnicas
Detalles de materiales y mecánica
| Alojamiento | PA66, UL94V-0 |
| Conector de pines | Aleación de cobre, chapada en estaño |
| Rango de temperatura | -40℃ ~ +105℃ |
| Soldadura MAX | +250℃, durante 5 segundos. |
Parámetros eléctricos
| Tensión nominal | 150V (UL) / 130V (IEC) |
| Corriente nominal | 5A (UL) / 10A (IEC) |
| Resistencia de contacto | 20 mΩ (MÁX.) |
| Resistencia de aislamiento | 500 MΩ / 500 V CC |
| Tensión de resistencia | CA 1250V / 1 min |

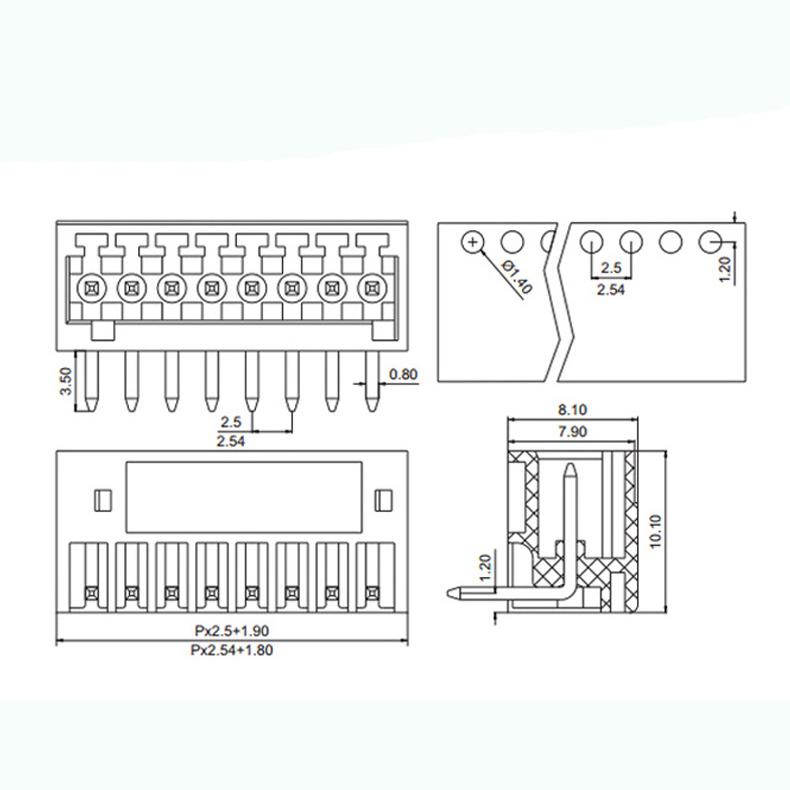

Detalles estructurales y proceso de conformado

- Ángulo: La curvatura más común es la de 90° en ángulo recto, que es el estándar de la industria y la forma predeterminada de nuestra aguja de doblado.
- Material y recubrimiento: El material base suele ser de aleaciones de cobre, como latón y bronce fosforoso, para lograr una alta conductividad y elasticidad. La aguja curva generalmente está estañada para facilitar la soldadura y prevenir la oxidación. Para aplicaciones más exigentes, se ofrece un baño de oro.
- Proceso de conformado: La aguja curva se moldea en un solo paso mediante un preciso proceso de estampado y doblado. Es lisa, sin rebabas y con ángulos precisos para garantizar una alineación exacta al insertarla en el receptáculo.
- Tipo de pata de soldadura:
- Tipo de orificio pasante: Atraviesa el orificio de la placa de circuito impreso y se fija mediante soldadura por ola o soldadura manual (la más segura).
- Tipo SMT (Montaje en superficie): Las almohadillas de soldadura están ubicadas en la parte inferior de la sección doblada y se conectan a la placa de circuito impreso mediante soldadura por reflujo.
Embalaje y envío
Elegimos materiales de embalaje seguros y de alta calidad para garantizar que su pedido no sufra daños durante el envío. Los términos comerciales aceptables incluyen: EXW, FOB, CFR, CIF.

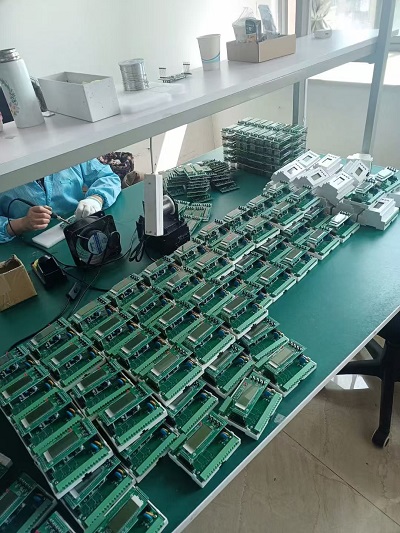

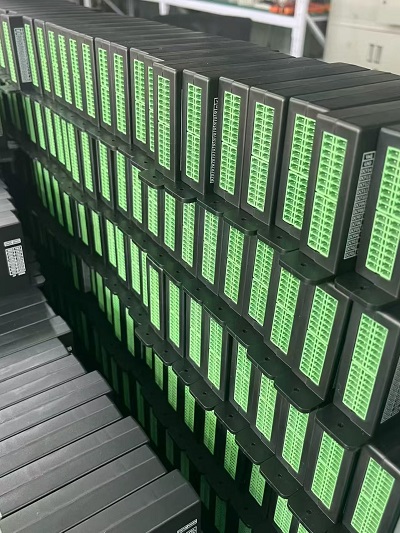

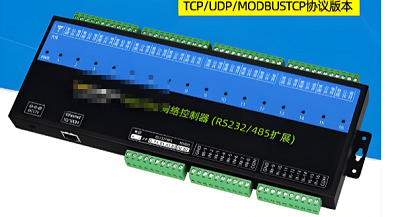

Aplicación de bloques de terminales enchufables
Los bloques de terminales enchufables con pines curvados de paso de 2,5 mm se adaptan de forma flexible a varios tipos de enchufes y cumplen con los requisitos de codificación. Se utilizan ampliamente en dispositivos electrónicos con espacio limitado.
- Control industrial: PLC, convertidores de frecuencia, servocontroladores, controladores de movimiento.
- Sistemas de energía: Medidores de electricidad, relés de protección, medidores de potencia trifásicos, dispositivos de protección por microcomputadora.
- Equipos de comunicación: Routers, switches, módulos de estación base, equipos IoT.
- Instrumentos y medidores: Recopiladores de datos, equipos de prueba y medición.
- Otro: Equipos de seguridad, equipos eléctricos generales y de automatización.
Preguntas frecuentes sobre bloques de terminales
P1: ¿Qué ventajas aportan los terminales de pines en ángulo recto de 2,5 mm a los diseños de PCB para gabinetes?
A: Los pines en ángulo recto se ubican paralelos a la superficie de la placa de circuito impreso (PCB). Reducen el espacio vertical dentro de gabinetes de control compactos. Los ingenieros los utilizan principalmente para circuitos de señal de baja corriente. Entre sus usos típicos se incluyen interfaces de sensores, placas controladoras compactas y cableado interno de gabinetes. Esta disposición de pines facilita la extracción de los conectores durante el mantenimiento en campo.
P2: ¿Qué rango de calibre de cable funciona con estos bloques de terminales de clavija en ángulo recto de 2,5 mm?
A: Los modelos estándar admiten cables de 0,14 a 0,75 mm². Los cables sólidos se insertan sin problemas. Retuerza bien los cables multifilares antes de conectarlos para evitar que los hilos de cobre queden sueltos y prevenir cortocircuitos inesperados en la mesa de montaje.
P3: ¿Qué errores de soldadura debemos evitar al montar terminales de pines en ángulo recto en la placa de circuito impreso?
A: No sobrecaliente los pines durante la soldadura. El calor excesivo deformará la carcasa de plástico y dañará los contactos internos. Mantenga el tiempo de soldadura corto para cada pin. Verifique la alineación de los pines después de soldar; los pines torcidos provocan fallos en el ajuste del conector en la línea de producción. Además, confirme la orientación; un montaje invertido arruina el diseño de la placa de circuito impreso.
P4: ¿Son intercambiables los terminales de clavija en ángulo recto de 2,5 mm entre diferentes fabricantes?
A: Todas las piezas cumplen con la medida de paso de pines de 2,5 mm. Sin embargo, el grosor de los pines, la forma de la carcasa y los mecanismos de bloqueo varían según la marca. No se garantiza la compatibilidad entre marcas. Pruebe siempre las muestras en su prototipo antes de aprobar pedidos de gabinetes a granel.
P5: ¿Qué especificaciones básicas deben verificar los ingenieros antes de seleccionar estos terminales de clavija en ángulo recto?
A: Comience con la tensión y la corriente nominales. Verifique el grado de resistencia al fuego del aislamiento. Lo más importante es confirmar que el desplazamiento de los pines coincida con el recorte de la placa de circuito impreso y el espacio libre de la carcasa.
