Conector de bloque de terminales de tornillo para montaje en PCB con paso de 3,81 mm

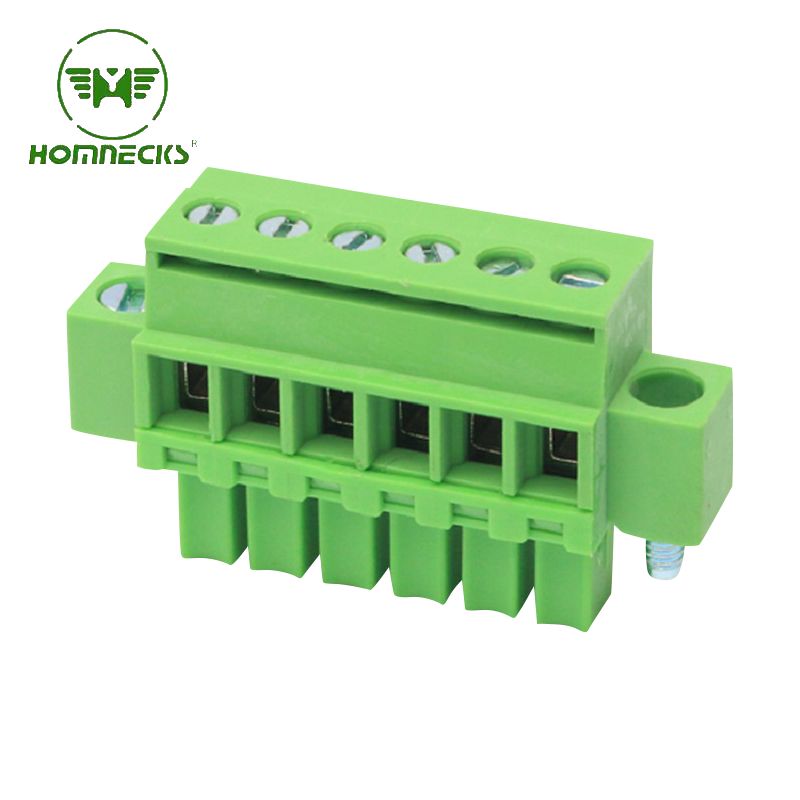

P1: ¿Qué ventajas prácticas aporta el conector recto con brida de 3,81 mm y 180° a los proyectos de cableado de armarios eléctricos?

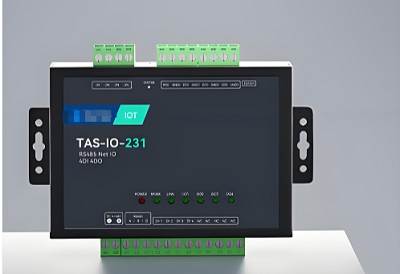

A: Se trata de un conector recto con bridas de montaje laterales.

Las bridas fijan el enchufe al chasis o a los soportes metálicos mediante tornillos.

La tensión de tracción del cable se transfiere a la brida, no a las conexiones soldadas.

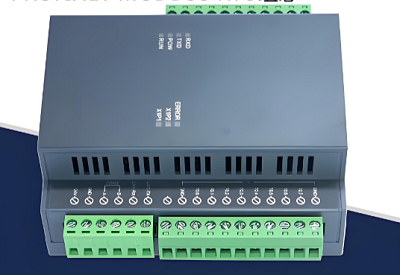

La disposición recta de 180 grados funciona bien para el cableado vertical dentro de los gabinetes.

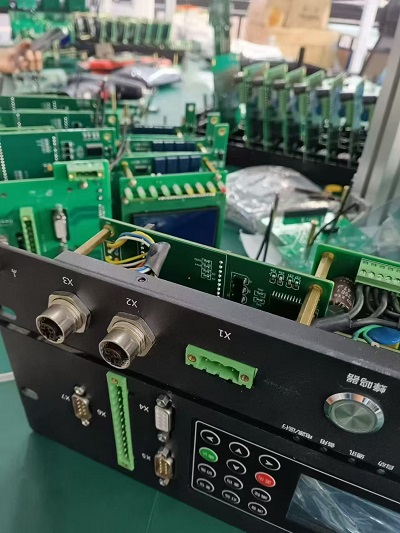

Se utiliza habitualmente para circuitos de señal de E/S de PLC, sensores y actuadores pequeños.

Los mazos de cables completos se pueden desconectar para un mantenimiento rápido.

Está diseñado para bucles de señal de bajo voltaje, no para cargas de motores de alta potencia.

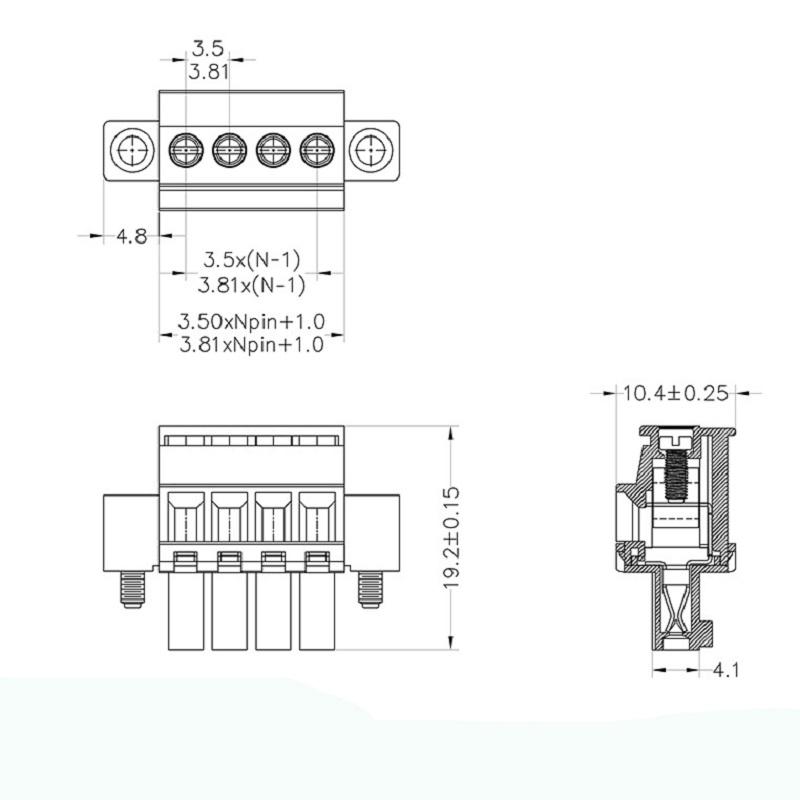

P2: ¿Qué características eléctricas y rango de cables se aplican a este enchufe con brida de 3,81 mm y 180°?

A: Valores típicos: 300 V, 8-10 A por contacto según las normas IEC y UL.

Compatible con conductores sólidos o multifilares de 0,5 a 1,5 mm².

Los cables de filamentos finos requieren casquillos para un contacto fiable.

No conecte circuitos de alta potencia de motores a este conector.

Los comentarios recibidos in situ muestran que la mayoría de los fallos de conexión se deben a una preparación inadecuada del cableado, no a defectos en los componentes.

P3: ¿Cuáles son los errores de montaje más comunes que se producen con el tapón con brida de 3,81 mm y 180°?

R: Muchos instaladores aprietan demasiado los tornillos de fijación de la brida.

Un par de apriete excesivo puede agrietar la carcasa de plástico o deformar los soportes de montaje.

Asegúrese de que las superficies de la brida queden planas contra las caras de montaje.

Elimine las rebabas de los orificios de montaje metálicos. Las rebabas afiladas crean tensiones mecánicas ocultas.

Nunca fuerce el conector en el cabezal. Una fuerza excesiva dobla los pines o daña las estructuras de bloqueo.

Compruebe que el asiento esté completamente encajado después del acoplamiento. Debería oírse un clic de bloqueo claro.

Evite tirar de los cables directamente sobre el cuerpo del conector para evitar dañar las soldaduras.

P4: ¿Puedo combinar tapones y colectores con brida de 3,81 mm y 180° de diferentes fabricantes?

A: El paso de rosca de 3,81 mm es el estándar de la industria, por lo que las piezas pueden encajar físicamente.

Sin embargo, el grosor del pasador, la profundidad de contacto, las dimensiones de la brida y la presión del resorte varían según la marca.

El acoplamiento entre componentes de diferentes marcas puede provocar un contacto intermitente tras vibraciones en el gabinete y fluctuaciones de temperatura.

Para gabinetes de producción en masa, utilice juegos de conectores y cabezales compatibles de un mismo proveedor.

Si no se puede evitar la combinación de productos de diferentes marcas, realice pruebas de vibración y de ciclos térmicos antes de la producción en grandes volúmenes.

P5: ¿Qué controles de inspección y puesta en marcha son clave para este conector?

A: Inspeccione la rectitud de los pines en los lotes entrantes. Los pines doblados provocan un acoplamiento parcial y señales inestables.

Compruebe si los orificios de montaje de la brida presentan deformaciones.

Pruebe la conexión y desconexión del enchufe para asegurar un funcionamiento suave sin atascos.

Durante la puesta en marcha del armario, realice pruebas de tracción ligera en cada cable cableado.

Confirme que la brida absorbe la tensión del cable en lugar de las uniones soldadas.
