Bloque de terminales enchufable de 5,08 mm para aplicaciones industriales

P1: ¿En qué casos funcionan mejor los terminales rectos abiertos de 5,08 mm en la fabricación de placas de circuito impreso para gabinetes?

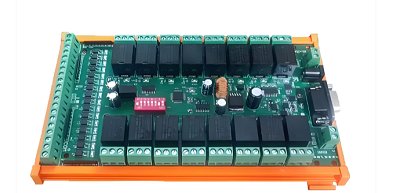

A: Los pines rectos abiertos se sueldan directamente a la placa de circuito impreso. El paso de 5,08 mm ofrece suficiente distancia de fuga para circuitos de alta señal o baja potencia. Los ingenieros los utilizan para placas de E/S de PLC, módulos de relés y cableado interno de gabinetes. El diseño de carcasa abierta facilita la inspección visual del cableado después del ensamblaje.

P2: ¿Qué calibres de cable son compatibles con estos bloques de terminales de clavija recta abierta de 5,08 mm?
A: Las versiones estándar admiten conductores de 0,2 a 2,5 mm². Los cables sólidos se insertan sin problemas. Para cables multifilares, retuerza los hilos firmemente antes de insertarlos. Esto evita que queden hilos de cobre sueltos que puedan provocar cortocircuitos durante el cableado del armario eléctrico.

P3: ¿Qué problemas de soldadura debemos tener en cuenta al montar terminales de clavija recta abiertos?
A: No sobrecaliente los pines durante la soldadura. El calor excesivo deforma la carcasa de plástico y debilita los resortes de contacto. Limite el tiempo de calentamiento en cada pin y verifique su alineación después de soldar. Los pines torcidos impedirán un acoplamiento correcto del conector en la línea de producción.

P4: ¿Se pueden acoplar los terminales rectos abiertos de 5,08 mm con enchufes de otras marcas del mismo paso?
R: Comparten la separación entre pines de 5,08 mm, pero el grosor de los pines, el perfil de la carcasa abierta y las características de bloqueo varían según el fabricante. No se garantiza la compatibilidad entre marcas. Pruebe siempre las muestras en prototipos antes de realizar pedidos de gabinetes a granel.

P5: ¿Qué especificaciones críticas deben confirmar los ingenieros antes de seleccionar estos terminales?
A: Primero, compruebe la tensión y la corriente nominales. Verifique la clasificación de resistencia al fuego del aislamiento y confirme que la longitud de los pines coincide con el grosor de su placa de circuito impreso.
