En primer lugar, los materiales utilizados en los bornes desempeñan un papel decisivo en su calidad general. La carcasa aislante debe estar hecha de plástico de ingeniería ignífugo, mientras que los componentes conductores deben estar hechos de materiales de aleación de cobre. Esto se debe a que el material aislante plástico y los componentes conductores influyen directamente en la calidad del bloque de terminales, determinando sus funciones de aislamiento y conductividad.Además, el proceso de producción de los bornes también es fundamental. Si el proceso de producción no cumple con los estándares, el procesamiento del hilo no se realiza correctamente y el torque no está dentro de las especificaciones, el bloque de terminales perderá su capacidad de conectar cables de manera efectiva.Además, el aspecto de los bornes también es importante. A bloque de terminales de alta calidad no sólo debe cumplir los requisitos funcionales, sino también tener una apariencia visualmente atractiva. Un bloque de terminales bien diseñado puede causar una impresión positiva a los usuarios y mejorar la experiencia general del usuario.En conclusión, cuando se trata de bloques de terminales de alta calidad, es fundamental tener en cuenta los materiales utilizados, el proceso de producción y el diseño general del producto para garantizar un rendimiento y una fiabilidad óptimos.
Al utilizar bloques de terminales de PCB para aplicaciones de cableado, es importante tener en cuenta las siguientes precauciones:1. Asegúrese siempre de que la alimentación esté apagada antes de comenzar cualquier operación de cableado. Nunca intente trabajar en los bloques de terminales mientras estén activos. Si no está seguro de si la alimentación está apagada, utilice un probador de voltaje para verificar. Además, si existen botones deslizantes en las regletas o interruptores, es recomendable reemplazarlos si están desgastados para evitar cualquier riesgo de descarga eléctrica.2. Al realizar la conexión a la fuente de alimentación, asegúrese de instalar un conducto de PVC para el enrutamiento de cables. Evite dejar cables colgando sueltos sin ningún soporte o fijación adecuados en soportes o barras colectoras.3. Preste atención a la longitud de los cables al conectarlos a la caja de interruptores. Se recomienda mantener las longitudes de los cables dentro de un rango adecuado y guiarlos adecuadamente a través de los conductos. Evite empujar los cables directamente hacia los interruptores para fijarlos.Si sigue estas precauciones, podrá garantizar el funcionamiento seguro y eficiente del bloques de terminales de PCB. Si tiene más preguntas o necesita ayuda, no dude en contactarnos.
Este bloque de terminales se compone principalmente de un cabezal macho y un conector hembra, lo que permite una conexión fácil y segura de alambres y cables. Una de las características clave de nuestro Bloque de terminales enchufable es su versatilidad en términos de opciones de espaciado. Ofrecemos una variedad de opciones de espaciado estándar, que incluyen 3,5 mm, 3,81 mm, 5,0 mm, 5,08 mm, 7,5 mm y 7,62 mm. Esto permite una mayor flexibilidad en el diseño y personalización de sus conexiones eléctricas. El bloque de terminales enchufable es un dispositivo de conexión eléctrica especialmente diseñado para una fácil conexión y extracción de cables. Por lo general, están hechos de materiales aislantes y tienen una función de conexión de cables enchufables, que se utiliza para conectar cables de forma segura a placas de circuitos u otros dispositivos electrónicos. Los bloques de terminales enchufables tienen las siguientes características y ventajas principales:1. Conexión enchufable: los bloques de terminales enchufables permiten a los usuarios insertar y quitar cables fácilmente. Suelen tener un mecanismo de conexión de cables tipo resorte o tornillo, lo que hace que el proceso de conexión y extracción sea más sencillo y rápido. De esta manera, cuando se requiere mantenimiento, reemplazo o reparación, el cable se puede retirar y reemplazar fácilmente sin intervenir en todo el circuito o equipo. 2. Flexibilidad y capacidad de ajuste: los bloques de terminales enchufables proporcionan métodos de conexión de cables flexibles. Por lo general, tienen enchufes ajustables o tornillos de cableado que se pueden ajustar según el tamaño del cable o la demanda, adecuados para conexiones de cables de diferentes especificaciones. 3. Mantenimiento y resolución de problemas: los bloques de terminales enchufables desempeñan un papel importante en el proceso de mantenimiento y resolución de problemas. A través de la conexión enchufable, es más conveniente verificar, reemplazar o reparar cables sin desmontar una gran cantidad de placas de circuito o equipos. 4. Identificación y gestión: Los bloques de terminales enchufables suelen tener un área de identificación para marcar los cables o circuitos conectados a cada bloque de terminales. Esto ayuda a identificar y gestionar las conexiones de los circuitos y mejorar la eficiencia del mantenimiento y la resolución de problemas. 5. Fiabilidad y seguridad: los bloques de terminales enchufables proporcionan conexiones eléctricas confiables y tienen buenas propiedades de aislamiento. Garantizan la estabilidad y seguridad de los cables durante el proceso de conexión, reduciendo el riesgo de errores de cableado y fallas en el circuito. En resumen, los bloques de terminales enchufables proporcionan una forma cómoda, flexible y rápida de conectar y desconectar cables. Son adecuados para una variedad de dispositivos electrónicos y placas de circuitos, y brindan comodidad y confiabilidad durante el mantenimiento, reemplazo y resolución de problemas.Nuestro bloque de terminales enchufable está diseñado para ser fácil de usar y duradero, lo que garantiza una conexión confiable y duradera para sus aplicaciones. El diseño sencillo plug-and-play facilita la instalación y el mantenimiento, ahorrándole tiempo y esfuerzo.Ya sea que esté trabajando en un proyecto industrial a gran escala o en un proyecto de bricolaje a pequeña escala, nuestro bloque de terminales enchufable es la solución ideal para sus necesidades de cableado.
En una placa de circuito, los terminales son clavijas o enchufes metálicos para componentes o cables electrónicos. Sirven como puntos de conexión y proporcionan conexiones físicas y eléctricas entre componentes electrónicos y placas de circuito. A continuación se muestran algunos tipos comunes de terminales en placas de circuito:
1. Terminales de enchufe: Los terminales de enchufe suelen ser orificios o ranuras de metal para insertar pines de componentes electrónicos (como diodos, resistencias, circuitos integrados, etc.). Los terminales de enchufe pueden proporcionar conexiones estables y confiables, facilitando la conexión, desconexión y reemplazo de componentes.
2. Terminales de clavija: Los terminales de clavija son clavijas metálicas de los propios componentes electrónicos, que se conectan soldando o insertando en orificios de la placa de circuito. Pueden tener diferentes formas, como clavijas rectas, clavijas de montaje en superficie, clavijas de paquete, etc., que se utilizan para conectar componentes electrónicos a placas de circuito.
3. Terminales de perno: los terminales de perno se usan generalmente para conectar componentes o cables de alta potencia, como motores, fuentes de alimentación, resistencias, etc. Por lo general, tienen una estructura roscada, los cables se sujetan con abrazaderas y se establece una conexión eléctrica apretando. la nuez.
4. Terminales de contacto de resorte: Los terminales de contacto de resorte utilizan la fuerza del resorte para proporcionar una conexión firme. Suelen utilizarse en ocasiones que requieren enchufar y desenchufar con frecuencia, como puntos de prueba o conexión de dispositivos externos.
5. Terminales de cuchilla: Los terminales de cuchilla son similares a los terminales de enchufe, pero generalmente se usan para aplicaciones de alta corriente. Tienen clavijas en forma de cuchilla que pueden conectar rápidamente componentes electrónicos enchufándolos y desenchufándolos.
Nuestro equipo ha probado y evaluado exhaustivamente los terminales de conector Homnecks y nos complace informar que han mostrado un excelente rendimiento y confiabilidad. Los terminales han demostrado una conductividad y durabilidad excepcionales, lo que garantiza conexiones seguras y estables en las placas PCB.
Además, el uso de Terminales de conector homnecks ha demostrado ser increíblemente eficiente y fácil de usar. Los terminales son fáciles de instalar y proporcionan una conexión segura sin necesidad de herramientas adicionales ni procesos complicados. Esto no sólo ahorra tiempo durante el montaje sino que también reduce el riesgo de errores o mal funcionamiento.
La función del terminal es proporcionar una conexión eléctrica confiable en la placa de circuito, permitiendo que los componentes electrónicos pasen corriente y señales hacia y desde la placa de circuito. Permiten el montaje, mantenimiento y prueba de placas de circuitos y proporcionan flexibilidad y comodidad. Los diferentes tipos de terminales son adecuados para diferentes necesidades de conexión y se seleccionan según la aplicación específica y el tipo de componente.
El bloque de terminales de PCB se refiere a dispositivos de conexión eléctrica para conectar en placas de circuito impreso (PCB). Proporcionan una manera confiable y conveniente de conectar y desconectar circuitos y generalmente se usan para fijar cables o conectar enchufes, tomas de corriente y otros dispositivos.
Existen muchos tipos de terminales de PCB, los más comunes incluyen:
1. Bloque de terminales enchufables: Los bloques de terminales de PCB enchufables están disponibles en diferentes configuraciones para satisfacer sus necesidades específicas. Los tipos principales incluyen piezas macho y hembra, con separaciones estándar entre pasadores de 2,5 mm, 3,5 mm, 3,81 mm, 5,0 mm, 5,08 mm, 7,5 mm y 7,62 mm. Los homnecks brindan flexibilidad para diversos requisitos de diseño y compatibilidad con diferentes sistemas.
2.Bloque de terminales de tornillo: una solución conveniente y eficiente para sus necesidades de ensamblaje de PCB. Nuestro bloque de terminales de tornillo se puede soldar directamente a su placa PCB, lo que permite conexiones de cables fáciles y seguras. Los terminales de tornillo proporcionan una conexión confiable y segura que se puede aflojar o apretar fácilmente para realizar ajustes de cables rápidos y convenientes.
3. Bloque de terminales de barrera: Bloque de terminales de barrera para PCB, diseñado para productos controladores de alto rendimiento que requieren propiedades eléctricas superiores.
Con un material plástico hecho de PA66 ignífugo y componentes metálicos de cobre estañado, nuestro bloque de terminales de barrera ofrece un excelente rendimiento eléctrico. Esto lo hace ideal para aplicaciones donde los requisitos de alta corriente y voltaje son una prioridad.
4.Terminal de resorte: Los terminales de resorte utilizan mecanismos de resorte para lograr la conexión del circuito sujetando cables o clavijas terminales. Este tipo de terminal suele tener las características de conexión y desconexión rápida, lo que resulta conveniente para su mantenimiento y sustitución.
Nuestros bloques de terminales están fabricados con materiales de alta calidad para garantizar un rendimiento confiable y durabilidad. Están diseñados para una fácil instalación y mantenimiento, lo que los hace ideales para una amplia gama de aplicaciones industriales y comerciales.
Los bloques de terminales son dispositivos de conexión eléctrica que se utilizan para conectar de forma segura cables en un circuito entre sí o a equipos eléctricos. Suelen estar fabricados con materiales aislantes y tienen puntos de conexión conductores para insertar o conectar cables.
Los bloques de terminales Homnecks tienen las siguientes funciones principales:
1. Los bloques de terminales Homnecks pueden realizar conexiones de cables: los bloques de terminales proporcionan un punto de conexión seguro y confiable para cables. Los cables se pueden conectar a bloques de terminales mediante inserción, engarzado o roscado. Esto facilita el mantenimiento y reemplazo de cables cuando es necesario conectarlos o desconectarlos sin afectar directamente todo el circuito.
2. Los bloques de terminales Homnecks pueden realizar distribución de línea: los bloques de terminales se usan a menudo para distribuir corriente de un circuito a múltiples circuitos derivados. Al conectar diferentes cables a bloques de terminales, la corriente se puede dividir y distribuir, lo que hace que el diseño del circuito sea más flexible y variable.
3. Los bloques de terminales Homnecks pueden Aislamiento y protección: Los bloques de terminales generalmente están hechos de materiales aislantes y pueden proporcionar aislamiento y protección eléctricos. Esto evita problemas como cortocircuitos y descargas eléctricas entre cables y reduce los riesgos accidentales.
4. Los bloques de terminales Homnecks pueden Identificación y gestión: Los bloques de terminales suelen tener áreas de identificación para marcar los cables o circuitos conectados a cada bloque de terminales. Esto ayuda a identificar y gestionar las conexiones de los circuitos y mejora la eficiencia del mantenimiento y la resolución de problemas.
Estamos seguros de que nuestro bloque de terminales Homnecks mejorará la funcionalidad y eficiencia de sus productos de controlador. Si tiene alguna pregunta o desea obtener más información sobre nuestro producto, no dude en contactarnos. Esperamos tener la oportunidad de colaborar con usted en sus próximos proyectos.
¿Qué son los bloques de terminales?Los bloques de terminales (también conocidos como terminales de conexión o conectores de terminales) son dispositivos modulares y aislados que permiten conectar varios cables de forma segura. Se utilizan ampliamente en sistemas de control eléctrico, automatización industrial, cableado de edificios y diversos dispositivos electrónicos. Al proporcionar una forma segura y organizada de conectar circuitos, los bloques de terminales garantizan un rendimiento estable y un mantenimiento sencillo. Tipos principales de bloques de terminalesAl buscar bloques de terminales, los usuarios suelen querer saber qué tipos hay disponibles y cuál se adapta mejor a su proyecto. Las categorías más comunes incluyen: Bloques de terminales de tornillo:Tradicional y confiable, se aprieta con tornillos para asegurar el cable.Bloques de terminales con abrazadera de resorte: conexión rápida sin herramientas con fuerte resistencia a las vibraciones.Bloques de terminales de barrera:Proporciona una separación clara entre circuitos, ideal para la distribución de energía.Bloques de terminales enchufables:Fácil de conectar y desconectar, adecuado para diseños modulares.Bloques de terminales montados en riel DIN: se instalan en rieles DIN estándar para gabinetes de control organizados. Aplicaciones claveLos bloques de terminales se utilizan ampliamente en todas las industrias: Automatización Industrial – Armarios de control, sistemas PLC y centros de control de motores.Distribución de energía: paneles eléctricos, disyuntores y transformadores.Cableado de edificios: sistemas de iluminación, HVAC y sistemas de seguridad.Electrónica y electrodomésticos: electrodomésticos, instrumentos de prueba y conexiones de PCB.¿Cómo elegir el bloque de terminales adecuado?Los usuarios que buscan en línea suelen querer comparar opciones. Aquí hay algunos factores clave a considerar:Corriente y voltaje nominales: asegúrese de que el bloque de terminales cumpla con sus requisitos eléctricos.Compatibilidad del tamaño del cable: coincida con el calibre del cable (AWG/mm²) para conexiones seguras.Método de conexión: tipo tornillo para mayor seguridad, abrazadera de resorte para mayor comodidad.Estilo de montaje: riel DIN, montaje en panel o montaje en PCB según su aplicación.Certificaciones y estándares: conformidad con UL, CE, RoHS para garantía de seguridad y calidad. ¿Por qué elegir nuestros bloques de terminales?Materiales de alta calidad: Aislamiento ignífugo y contactos metálicos resistentes a la corrosión.Amplia gama de productos: desde tipos de tornillo hasta tipos enchufables, adecuados para diferentes aplicaciones.Soluciones personalizadas: Servicio OEM/ODM disponible, incluido color, marcado y embalaje.Rendimiento confiable: Productos probados en cuanto a resistencia mecánica, seguridad eléctrica y durabilidad. Los bloques de terminales son la base de sistemas eléctricos y electrónicos confiables. Ya sea que esté cableando un edificio, ensamblando un panel de control o diseñando un dispositivo electrónico, elegir el bloque de terminales adecuado puede mejorar la eficiencia, la seguridad y el rendimiento a largo plazo.
Bloques de terminales de PCB Son fundamentales tanto para las PCB como para el control de las máquinas en las fábricas. Piénsenlos como simples conectores que permiten el funcionamiento de los componentes eléctricos, conectando todo. Garantizan que sus circuitos se conecten al exterior de forma segura y sin problemas. Esto es lo que hacen con las PCB y los sistemas de control industrial: I. Cómo funcionan en las PCB (placas de circuito impreso) En una PCB, los bloques de terminales actúan como conectores. Conectan el circuito a cables externos. Dónde ocurren los problemas eléctricos: Puntos de entrada/salida: Llevan señales de los sensores a la PCB para su uso. También envían señales desde la PCB para controlar dispositivos o mostrar qué está sucediendo. Puntos de Poder: Le dan energía a la PCB y a cada parte de ella. Conectores de placa: En configuraciones más complejas, unen la placa principal a placas más pequeñas que realizan determinadas tareas. Prueba fácil: Los ingenieros pueden conectar sus herramientas a las terminales para verificar las señales y el voltaje. Esto es fundamental al probar, construir o reparar equipos. Mantenlo simple: Con terminales, cada PCB se puede fabricar, revisar y cambiar por sí sola. Si una PCB se rompe, simplemente se puede cambiar desconectando y conectando los cables. No se necesita soldadura. Funciona para todo tipo de conexiones: Soldadura directa de PCB: se suelda directamente a la placa para que permanezca en su lugar. Enchufable: fácil de enchufar y cambiar. Tira de barrera/atornillada: los tornillos la mantienen firme para que no se afloje. II. Cómo funcionan en los sistemas de control industrial En las cajas de control, los paneles de distribución y en la planta de producción, los bloques de terminales cumplen una función fundamental. Son como el nervio central y el núcleo de energía de todo el sistema de control. Las señales están en todas partes: Más entradas/salidas de PLC/DCS: Casi todos los componentes de entrada/salida de PLC y DCS tienen o se conectan a varios bloques de terminales. Todos los cables de sensores y otros dispositivos se conectan aquí, lo que facilita la gestión y el envío de señales donde se necesitan. El poder es central: La energía entra a la caja de control y se distribuye a través de los terminales. Pasa por los dispositivos de seguridad y luego a diferentes dispositivos con diferentes voltajes a través de los bloques de terminales. Mantenga las cosas separadas: Mantiene separados los voltajes: los bloques de terminales mantienen los circuitos con diferentes voltajes y señales separados entre sí, lo que evita problemas y cortocircuitos. Más confiable y seguro: Conexiones fuertes: Los terminales de tornillo y los clips de resorte se sujetan con más fuerza que la soldadura, por lo que son buenos para lugares donde las cosas vibran mucho. Seguridad: Muchos terminales mantienen los dedos alejados de la electricidad activa, evitan el polvo y el agua y no se incendian fácilmente, lo que mantiene a las personas y los dispositivos seguros. Etiquetas: Los bloques de terminales suelen tener etiquetas o números, lo que permite saber para qué sirve cada señal. Esto resulta útil al reparar el sistema posteriormente. Cableado ordenado: Los bloques de terminales mantienen todos los cables ordenados, etiquetados y conectados. Esto hace que el cableado en la caja sea más limpio y de mejor calidad. Fácil de usar: Conexiones fáciles: el cableado es más rápido y organizado en un bloque de terminales. Soluciones fáciles: si algo falla, puedes desconectar o probar fácilmente una señal en el bloque de terminales. Agregue más equipo: cuando agregue cosas nuevas, simplemente conéctelas a las terminales sin alterar el cableado principal. Así que, básicamente, bloques de terminales Son esenciales para la gestión de trabajos eléctricos. Convierten instalaciones complejas en puntos fáciles de conectar, lo que facilita el funcionamiento de la electrónica y los sistemas y facilita su mantenimiento. Sin ellos, fabricar, probar y mantener sistemas de control eléctrico modernos sería un auténtico dolor de cabeza.
¿Cuáles son las diferencias entre los bloques de terminales de tornillo, de resorte y enchufables? ¿Cuál es el más adecuado para la automatización industrial, los sistemas de potencia o las conexiones de PCB? Este artículo ofrece una comparación detallada de las ventajas, desventajas, escenarios de aplicación y recomendaciones de selección para estos tres tipos de bloques de terminales, lo que ayuda a los ingenieros y al personal de compras a tomar decisiones informadas. ¿Por qué la elección de los bloques de terminales afecta la estabilidad del sistema?En control industrial, distribución de energía, nuevos equipos de energía y sistemas de automatización, bloques de terminales Son componentes de conexión críticos. Los diferentes métodos de conexión inciden directamente en la seguridad, la estabilidad y los costes de mantenimiento del sistema. I. Bloque de terminales de tornilloVentajas: Alta capacidad de transporte de corriente, menor costo, adecuado para cables de sección transversal grande.Limitaciones: Requiere mantenimiento regular, puede aflojarse en entornos de alta vibración.Escenarios aplicables: gabinetes de distribución de energía, cajas de control industriales, equipos de energía de alta corriente. II. Bloque de terminales de resorteVentajas: Fuerte resistencia a las vibraciones, libre de mantenimiento, alta eficiencia de instalación.Limitaciones: Costo relativamente más alto, no apto para aplicaciones de corriente ultra alta.Escenarios aplicables: Sistemas de control de automatización, tránsito ferroviario, equipos robóticos. III. Empujar/ Bloques de terminales enchufablesVentajas: Instalación rápida, conveniente para diseño modular, adecuado para conexiones de PCB.Limitaciones: Capacidad de transporte de corriente relativamente menor, la resistencia estructural no es tan buena como la de los terminales tipo tornillo.Escenarios aplicables: placas de control de PCB, equipos producidos en masa, sistemas que requieren desmontaje y montaje frecuentes. Resumen de los tres tipos de bloques de terminales:Q1: El tipo tornillo enfatiza la alta capacidad de transporte de corriente;Q2: El tipo de resorte enfatiza la resistencia a la vibración y el funcionamiento sin mantenimiento;Q3: El tipo push-in enfatiza la eficiencia y la modularidad.Al elegir, se deben tener en cuenta exhaustivamente los niveles de corriente y voltaje, las condiciones ambientales, la eficiencia de la instalación y los requisitos de mantenimiento. Preguntas frecuentes (FAQ)P1: ¿Qué tipo de bloque de terminales es más resistente a las vibraciones?R: Los bloques de terminales tipo resorte son más estables en entornos de alta vibración.P2: ¿Qué tipo se recomienda para aplicaciones de alta corriente?R: Los bloques de terminales tipo tornillo son más adecuados para aplicaciones de alta corriente.P3: ¿Qué tipo de bloque de terminales se utiliza para las placas PCB?R: Los bloques de terminales enchufables o enchufables son más adecuados para aplicaciones de PCB.
Este artículo profundizará en las características, los escenarios de aplicación y cómo tomar la mejor decisión en función de las necesidades reales, ayudándote a lograr un equilibrio perfecto entre la utilización del espacio y la eficiencia del trabajo en tus diseños. Características básicas de los bloques de terminales de una y dos filas. Como componente crucial para conectar circuitos, la elección de bloque de terminales Esto afecta directamente al rendimiento y la estabilidad del producto. Los bloques de terminales de una sola fila tienen solo una fila de pines y normalmente se montan en paralelo o perpendicular a la placa de circuito, mientras que los bloques de terminales de doble fila tienen dos filas de pines, lo que da como resultado un diseño más compacto. Los bloques de terminales de una sola fila se caracterizan por su estructura simple y la distancia relativamente grande entre pines, lo que les confiere ciertas ventajas en cuanto a rendimiento eléctrico. Gracias a esta mayor distancia entre pines, se reduce la interferencia de la señal, lo que los hace especialmente adecuados para aplicaciones con altos requisitos de calidad de señal. Asimismo, los bloques de terminales de una sola fila tienen una estructura simple, menores costos de fabricación y son relativamente fáciles de instalar y mantener. Los conectores de doble fila destacan por su alta densidad de conexiones. En la misma área de la placa de circuito impreso, un diseño de doble fila puede proporcionar el doble de puntos de conexión que un diseño de una sola fila, lo cual es fundamental para los dispositivos electrónicos modernos con espacio limitado. Ahorro de espacio: La ventaja evidente de los conectores de doble fila Desde una perspectiva de aplicación industrial, el diseño de doble fila que utiliza Terminales de carril DIN multicapa Se puede lograr un ahorro de espacio significativo. Se informa que los terminales de derivación de la serie DHH de HOMNECKS, gracias a su estructura de cableado vertical, reducen eficazmente el ancho de los bloques de terminales, liberando espacio útil dentro del armario de control. De manera similar, los terminales para riel DIN de la serie DHH de HOMNECKS, al lograr 2 o 3 capas de potencial independientes dentro de un espacio limitado, aumentan los puntos de contacto entre 2 y 3 veces, lo que resulta en una mayor densidad de cableado y un ahorro de más del 50 % del espacio, mejorando así la utilización general. La serie FlexLine de ABB también demuestra las ventajas de espacio que ofrece un diseño de doble fila. Sus terminales de doble ranura permiten alimentar equipos y buses sin necesidad de un módulo de línea de entrada y, combinados con su diseño ultradelgado, ahorran significativamente espacio en la caja de distribución. Mejora de la eficiencia del cableado: diferentes enfoques entre el cableado de una y dos filas. La eficiencia en el hundimiento de estructuras implica múltiples aspectos, como la velocidad de instalación, la facilidad de mantenimiento y la eficiencia de la integración del sistema. En este sentido, tanto las tiras de cableado de una fila como las de doble fila presentan sus propias ventajas. Las regletas de cableado de doble fila mejoran indirectamente la eficiencia del cableado gracias a su alta densidad de integración. Si bien la instalación puede requerir mayor precisión y herramientas más complejas, una vez instaladas, la disposición compacta del diseño de doble fila simplifica todo el sistema de circuitos y reduce el desorden de cables. Guía de selección para aplicaciones prácticas Elegir el tipo de conector adecuado en un proyecto real requiere considerar varios factores: Requisitos de rendimiento eléctrico: Para aplicaciones de transmisión de señales de alta frecuencia, es fundamental prestar especial atención a factores como la separación entre pines, el material y el tratamiento superficial de los conectores. Los conectores de una sola fila, con una separación entre pines relativamente mayor, experimentan menos interferencias de señal y, por lo tanto, pueden ofrecer un mejor rendimiento eléctrico. Los conectores de doble fila, con pines más densos, pueden afectar la calidad de la transmisión de la señal, especialmente en transmisiones de alta frecuencia, lo que requiere una evaluación minuciosa. Con un presupuesto limitado, es necesario sopesar el rendimiento y el coste en función de las necesidades reales del producto y tomar la mejor decisión. Facilidad de uso y mantenimientoEn el mantenimiento posterior del producto, la facilidad de sustitución y reparación de los distintos tipos de cableado reduce significativamente los costes y el tiempo de mantenimiento. Conclusión Fila simple y fila doble bloque de terminales Cada tipo tiene sus ventajas, y la elección debe basarse en los requisitos específicos de la aplicación. En escenarios con espacio extremadamente limitado, los conectores de doble fila son la mejor opción debido a sus características de conexión de alta densidad; mientras que en situaciones con altos requisitos de calidad de señal y espacio relativamente amplio, los conectores de una sola fila ofrecen la ventaja de un rendimiento eléctrico superior y una mayor facilidad de mantenimiento. Con el continuo desarrollo de la tecnología de conectores, veremos en el futuro diseños más innovadores que combinen las ventajas de ambos, lo que brindará más posibilidades para el diseño y la fabricación de productos electrónicos.

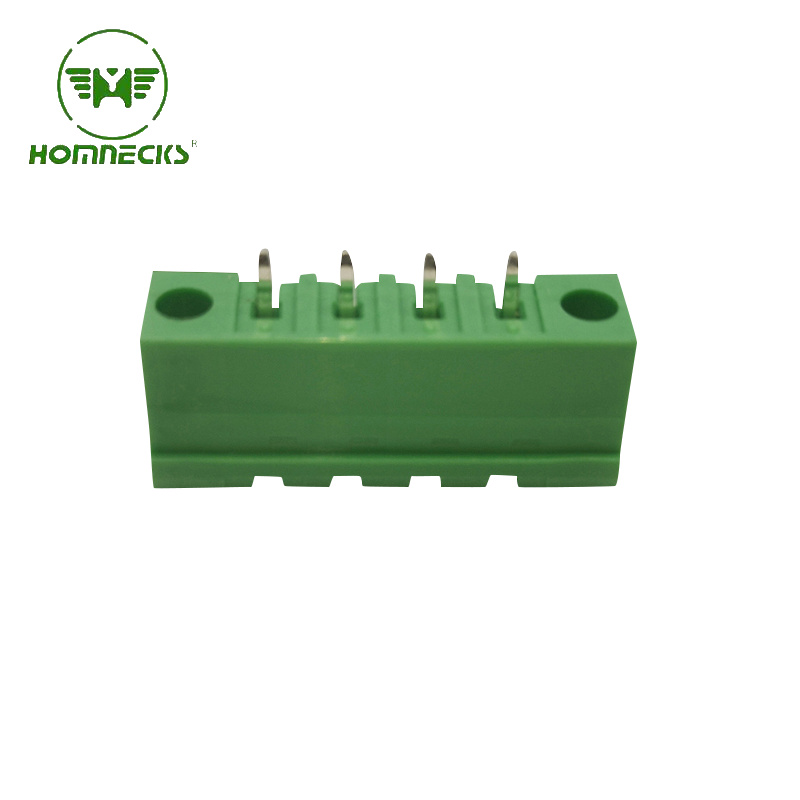

¿Por qué los materiales? son importantes: Latón vs Tornillos Bloques de terminales Conceptos básicos sobre materiales: Las diferencias fundamentales entre el latón y el acero. Antes de adentrarnos en la comparación, necesitamos comprender las características básicas de estos dos materiales. El latón es una aleación de cobre y zinc, que generalmente contiene entre un 60 % y un 95 % de cobre. Posee una conductividad aceptable, buena maquinabilidad y soldabilidad, y tiene un precio moderado, con un aspecto amarillento. La conductividad del latón es aproximadamente el 70 % de la del cobre puro, lo que se considera un valor medio entre los metales de uso común. El componente principal del acero es el hierro, y tiene una conductividad eléctrica muy baja.—solo entre un 3 y un 10 % de la del cobre puro. Sin embargo, el acero posee buena elasticidad y excelente resistencia al desgaste, y puede utilizarse a temperaturas de hasta 250 °C.°C. El acero es de color gris y su resistencia a la corrosión se puede mejorar mediante diversos tratamientos superficiales (como el niquelado y el cincado). Desde el punto de vista económico, el latón es relativamente económico, mientras que el acero, tras un tratamiento especial, puede resultar más caro. Sin embargo, esto solo considera el coste del material en sí; es necesario evaluar el coste total de propiedad a nivel de sistema. Conductividad eléctrica: una ventaja natural del latón. En los terminales de aislamiento, los tornillos no solo cumplen una función de fijación mecánica, sino que también participan en la conducción de corriente. Los tornillos de latón tienen una ventaja natural en este sentido: - Menor resistencia de contacto: El latón tiene una conductividad mucho mayor que el acero, lo que reduce eficazmente la resistencia de contacto en los puntos de conexión, minimizando la pérdida de potencia y la generación de calor. - Conductividad estable: Al apretar los cables, los tornillos de latón forman una conexión eléctrica más fiable, lo que garantiza una transmisión de corriente estable. Por el contrario, los tornillos de acero tienen una baja conductividad eléctrica. Al utilizar tornillos de acero, la corriente se transmite principalmente a través de los componentes conductores del terminal, y el tornillo cumple principalmente una función de sujeción mecánica. En algunos diseños, los tornillos de acero pueden requerir un recubrimiento más grueso o estructuras especiales para compensar su menor conductividad. Resistencia mecánica y fuerza de apriete: Las ventajas del acero En aplicaciones que requieren una alta fuerza de apriete, los tornillos de acero presentan ventajas significativas: - Mayor resistencia mecánica: El acero tiene mayor resistencia mecánica que el latón y puede soportar un mayor par de apriete. Esto es particularmente importante para conexiones de cables de gran sección (16 mm² y superiores), ya que las conexiones de alta corriente requieren una fuerza de sujeción suficiente para garantizar un contacto fiable. - Resistencia a las vibraciones: Esto es crucial para aplicaciones como el transporte ferroviario, los equipos de generación de energía eólica y los armarios de control de brazos robóticos. Resistencia a la corrosión: El papel clave del tratamiento de superficies. Ya sea latón o acero, el tratamiento de la superficie es un factor crucial que determina la resistencia a la corrosión. Tratamientos superficiales comunes para tornillos de latón: - Estañado: El latón estañado es estable en entornos normales, pero no se recomienda para uso continuo a altas temperaturas. - Niquelado: Fuerte resistencia a la corrosión, pero baja conductividad eléctrica. El latón niquelado es adecuado para ambientes húmedos y de alta temperatura, y puede utilizarse a temperaturas de alrededor de 250 °C.°C. Tratamientos superficiales comunes para tornillos de acero: - Niquelado: Después de 48 horas de prueba con niebla salina de NaCl al 5%, la tasa de cambio de la resistencia de contacto es ≤1,2%, lo que demuestra un rendimiento excelente. Los tornillos de acero niquelado son adecuados para entornos industriales con alta humedad y pueden prolongar su vida útil entre 3 y 5 veces. - Recubrimiento de zinc (zinc de color): Adecuado para ambientes interiores secos, pero requiere mantenimiento e inspección regulares. - Acero inoxidable: como AISI 303, 304, 316L, etc., con una resistencia a la corrosión extremadamente alta. Pautas de selección para diferentes escenarios de aplicación 1. Armarios de control industrial general En los armarios de control industrial convencionales, el entorno es relativamente estable y la temperatura y la humedad son controlables. Los tornillos de latón estañado son la opción más equilibrada. 2. Entornos con alta vibración Se recomienda el uso de tornillos de acero niquelado para lograr una resistencia a la corrosión equilibrada. 3. Conexiones de alta corriente Para líneas de entrada de alimentación principales y conexiones de cables de gran sección (16 mm² Los tornillos de latón son superiores debido a su excelente conductividad. El recubrimiento de estaño o plata puede mejorar aún más la conductividad y la resistencia a la oxidación. 4. Ambientes altamente corrosivos En entornos corrosivos como zonas costeras, plantas químicas y plantas de tratamiento de aguas residuales, la resistencia a la corrosión es una consideración primordial. Las opciones incluyen: - Tornillos de acero inoxidable 316L: Resistencia a la corrosión extremadamente alta, adecuados para industrias especiales como la médica y la de procesamiento de alimentos. 5. Aplicaciones de alta temperatura En entornos de alta temperatura, la estabilidad térmica de los materiales es crucial. Los tornillos de acero niquelado se pueden utilizar a temperaturas de alrededor de 250 °C.°C, mientras que el latón o el bronce niquelado también pueden alcanzar los 250°C. Para temperaturas aún más elevadas, se requieren materiales especiales como acero inoxidable o aleaciones de níquel.Compromisos entre costo y confiabilidad a largo plazo Entre los factores a tener en cuenta se incluyen: - Costes de sustitución: Sustituir un tornillo defectuoso en un sistema complejo puede implicar varios pasos, como el tiempo de inactividad del equipo y el desmontaje manual, con costes que superan con creces el coste del propio tornillo. -Elegir materiales de tornillos de alta calidad es una medida eficaz para reducir este riesgo. Conclusiones y recomendaciones de selección La clave reside en encontrar el equilibrio óptimo entre conductividad, resistencia mecánica, resistencia a la corrosión y coste, en función de los requisitos específicos de cada aplicación.
El IoT está en pleno auge. Lo mismo ocurre con los dispositivos para el hogar inteligente. Y con los dispositivos médicos portátiles. Todos los aparatos electrónicos se están volviendo más pequeños. Incluso diminutos.¿Ingenieros de hardware? Están atascados. El gran problema: cómo conectar múltiples líneas de alimentación y señal de forma segura y fiable. ¿Pero el espacio en la placa de circuito impreso? Es diminuto. Apenas hay espacio.Si te preocupa el diseño de los miniordenadores, presta atención. ¿Elegir la distancia entre pines y la estructura de terminales adecuadas? Eso es lo que hace que funcione. Básicamente, es la clave. 1. Superar las limitaciones de espacio: paso pequeño, altura reducidaCuando diseñas una placa de circuito impreso compacta, cada milímetro cuenta. En serio. ¿Esos terminales antiguos con paso de 5,08 mm? Ocupan demasiado espacio.Así que los ingenieros están cambiando. A versiones más pequeñas. Bloques de terminales enchufables en miniatura. Paso de 3,50 mm, 2,54 mm, incluso más pequeños.Y no se trata solo del espacio en el tablero. La altura también es muy importante.Perfil bajo bloques de terminales de PCB enchufablesReducen el grosor total de la placa de circuito impreso (PCBA). Así, encaja fácilmente en esas carcasas ultrafinas para dispositivos. No hay que hacer ningún esfuerzo para meterla.2. ¿Con o sin tornillos? ¿Cuál funciona mejor en espacios reducidos?¿Intentar usar un destornillador en un espacio reducido? Es una pesadilla. Es muy difícil. Y ralentiza muchísimo el montaje. Una pérdida de tiempo.¿Terminales de tornillo compactos para montaje en PCB? Sí, son más baratos. Pero si tienes que cablear muchos componentes muy juntos, la mayoría de los diseños están optando por soluciones que ahorran espacio. Bloques de terminales sin tornillos.¿Por qué? Porque tienen entrada superior y resorte de presión frontal. ¿Cablear en esos espacios tan estrechos? Es facilísimo. No se necesitan herramientas. Ninguna. Solo hay que empujar y listo. Homenecks: conocemos las conexiones de alta densidadLa cuestión es la siguiente: se busca reducir el tamaño de los componentes, pero que sigan soportando altas corrientes. Y mantener un buen aislamiento. Para ello se necesitan moldes muy precisos y buenos materiales. No es tarea fácil.Homnecks es un fabricante profesional de bloques de terminales de alta densidad. Llevamos años fabricando terminales mini y compactos. Contamos con una amplia experiencia.Disponemos de todo tipo de soluciones para conexiones de paso reducido. Además, distribuimos al por mayor bloques de terminales enchufables para placas de circuito impreso en todo el mundo.No importa lo complejo que sea el diseño de tu PCB. No importa lo reducido del espacio. Homnecks te ofrece la solución de conexión ideal. Perfecta, siempre.Contáctanos ahoraObtén modelos 3D gratis. Y muestras de prueba gratis. Solo tienes que pedirlas. Así de fácil.
