La fiabilidad de los armarios de control eléctrico comienza con conexiones de cableado estables. Todo fabricante de paneles e ingeniero de adquisición de equipos conoce esta verdad. Sin embargo, los bloques de terminales suelen tratarse como piezas genéricas.
La mayoría de las fallas eléctricas en campo no se deben a componentes principales costosos como PLC o contactores. Provienen de problemas de cableado triviales: conexiones flojas, aislamiento insuficiente, tipos de terminales incorrectos y poca adaptabilidad ambiental.
Gracias a años de experiencia en el montaje y la resolución de problemas de gabinetes in situ, la estandarización de la selección de bloques de terminales elimina más del 60 % de las fallas intermitentes en los circuitos. Estos pequeños componentes determinan el tiempo de actividad a largo plazo de los equipos, los costos de mantenimiento y la seguridad operativa.
Esta guía esencial desglosa los tipos de bloques de terminales industriales, los parámetros de selección de núcleos, las ventajas y desventajas en la práctica, y las reglas de aplicación. Ofrece contenido claro y conciso, enfocado en el ingeniero, para el trabajo diario de diseño y adquisición.
¿Qué son los bloques de terminales industriales y por qué son importantes?

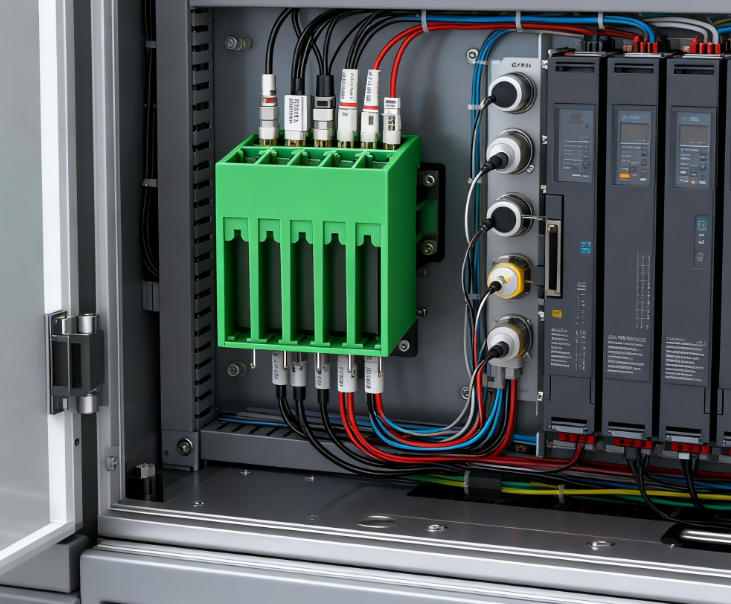

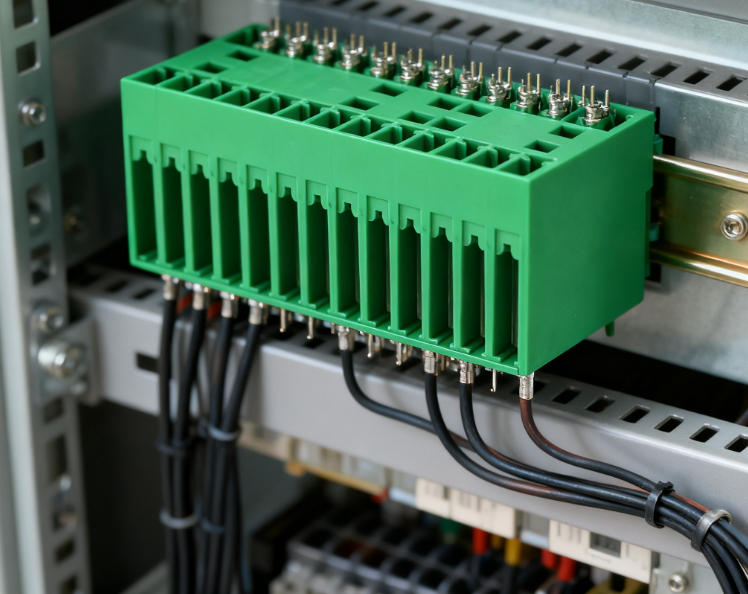

Bloques de terminales industriales Son componentes de conexión modulares. Estandarizan la división de cables, la transición de circuitos y el cableado de equipos dentro de los gabinetes de control.
A diferencia de las conexiones de cableado informales, los bloques de terminales certificados proporcionan aislamiento fijo, fuerza de sujeción estable y especificaciones de cableado unificadas. Resuelven eficazmente dos problemas clave en el sector.
En primer lugar, evitan las conexiones de cables enredadas y desordenadas que se aflojan fácilmente con las vibraciones. En segundo lugar, aíslan claramente los circuitos, lo que simplifica enormemente la inspección, las pruebas y la modificación diarias de los mismos.
En entornos industriales con vibraciones, polvo y humedad, los bloques de terminales homologados actúan como primera línea de defensa para la seguridad de los sistemas eléctricos.
4 tipos principales de bloques de terminales industriales: comparación exhaustiva en condiciones reales.
Las diferentes condiciones de trabajo requieren bloques de terminales compatibles. El error de diseño más común es usar un solo tipo de terminal para todos los circuitos. La siguiente tabla compara cuatro bloques de terminales industriales comunes desde la perspectiva de su aplicación en gabinetes eléctricos.
Dimensión de comparación | Bloques de terminales de tornillo estándar | Bloques terminales de barrera | Bloques de terminales de inserción sin tornillos | Bloques de terminales enchufables |
|---|---|---|---|---|
Principio de funcionamiento | Sujeción mecánica por compresión mediante tornillo | Sujeción con tornillos + barrera aislante independiente | Conexión de inserción con tensión de resorte constante | Estructura dividida desmontable plug-and-play |
Resistencia a la vibración | Promedio. Los tornillos se aflojan lentamente bajo vibración mecánica prolongada. | Excelente. Las barreras limitan la deriva del cable y el contacto entre circuitos. | Bien. La fuerza del resorte mantiene una sujeción estable. | Malo. Los espacios entre los tapones provocan un contacto deficiente intermitente. |
Seguridad ante cortocircuitos | Riesgo medio. Los cables trenzados sueltos pueden crear fácilmente puentes entre circuitos adyacentes. | Riesgo ultrabajo. La partición física aísla cada circuito de forma independiente. | Bajo riesgo. La estructura compacta y cerrada reduce la exposición de los conductores. | Riesgo medio. Una conexión incompleta provoca fallos en el circuito. |
Eficiencia del cableado | Bajo. El apriete manual de los tornillos consume mucha mano de obra. | Medio. Proceso de cableado estándar con garantía de seguridad. | Alto. Inserción sin herramientas, apto para producción en masa. | Alto. El precableado facilita el montaje rápido del módulo. |
Dificultad de mantenimiento | Alto. El cableado denso interfiere fácilmente con los circuitos normales adyacentes. | Bajo. Funcionamiento independiente de circuito único, sin interferencias cruzadas. | Bajo. Reemplazo y depuración rápidos mediante un solo cable. | Muy bajo. Sistema integral de conectar y desconectar para un reemplazo rápido. |
Escenarios aplicables | Armarios estáticos para interiores, circuitos de control convencionales de bajo presupuesto. | Entrada de red eléctrica, bucles de alimentación de alta corriente, equipos propensos a vibraciones | Cableado de señales masivas, fabricación de gabinetes en serie | Equipos modulares, módulos funcionales desmontables |
Guía rápida de pros y contras para la adquisición y el diseño
Esta tabla simplificada se centra en las principales ventajas y los puntos débiles en el campo, lo que ayuda a los ingenieros a evaluar rápidamente los modelos y optimizar la configuración de la lista de materiales.
Tipo de bloque de terminales | Principales ventajas | Principales desventajas |
|---|---|---|
Terminal de tornillo estándar | Bajo costo de adquisición, compatibilidad total con el calibre del cable, fácil reparación in situ, compatibilidad universal. | Par de apriete manual inestable, propenso a aflojarse por vibración, baja eficiencia de montaje. |
Terminal de barrera | Máximo margen de seguridad, protección contra cortocircuitos, resistente al polvo y la humedad, baja tasa de fallos ocultos. | Espacio de instalación ligeramente mayor, coste de material moderado. |
Terminal de inserción sin tornillos | Sin necesidad de herramientas, fuerza de sujeción constante, ahorro en costes laborales de producción en masa. | Precio unitario más elevado, no apto para circuitos de alta corriente y uso intensivo. |
Terminal enchufable | Diseño modular, depuración y reemplazo rápidos de equipos, admite cableado de preproducción. | Baja resistencia a las vibraciones, alto costo, no apto para circuitos de alimentación permanente. |
Reglas básicas de campo para la selección confiable de bloques de terminales
Muchos ingenieros solo consideran los parámetros de voltaje y corriente para la selección. Este enfoque unidimensional conlleva riesgos operativos ocultos. Basándonos en la experiencia práctica, resumimos tres principios fundamentales para la selección.
1. Priorizar la adaptabilidad ambiental sobre los parámetros básicos.
La corriente y la tensión nominales son umbrales básicos. El entorno industrial real determina la fiabilidad a largo plazo.
Para armarios de taller con vibraciones constantes, polvo y alta humedad, los bornes de barrera son la opción más rentable. Los bornes convencionales presentan degradación del aislamiento y cableado suelto tras 6 a 12 meses de funcionamiento.
2. Haga coincidir el tipo de terminal con la función del circuito.
Los circuitos de alimentación y los circuitos de señal no pueden compartir la misma configuración de terminales.
Los bucles de control de motores y de entrada de alta corriente requieren terminales de barrera para garantizar el aislamiento de seguridad. El cableado de señales PLC de baja corriente puede utilizar terminales sin tornillos para mejorar la eficiencia del montaje. Los módulos de sensores modulares son compatibles con terminales enchufables para facilitar su posterior sustitución.
3. Equilibrar la eficiencia de la producción y los costos de posventa.
Los gabinetes personalizados de bajo volumen pueden usar terminales de tornillo rentables. Los gabinetes estandarizados de producción en masa deben usar terminales sin tornillos para reducir los errores laborales. Los equipos clave con altos costos de mantenimiento posventa deben adoptar terminales de barrera para reducir las tasas de fallas.
Preguntas frecuentes (FAQ) para la aplicación de bloques de terminales
P1: ¿Son siempre necesarios los costosos bloques de terminales de alta especificación para los armarios industriales?
No. La sobreespecificación indiscriminada aumenta los costos de adquisición innecesarios. La mejor solución es la selección por clasificación. Utilice terminales de tornillo estándar y económicos para circuitos de señal estáticos de baja potencia. Implemente terminales de barrera de alta seguridad para bucles de alimentación principales y posiciones propensas a vibraciones. Seleccione terminales sin tornillos y enchufables según las necesidades de producción y modularidad, lo que equilibra perfectamente la seguridad, la eficiencia y el costo.
P2: ¿Cuál es la falla más común en los bloques de terminales durante las operaciones de campo?
La principal causa de fallos son las conexiones flojas y los cortocircuitos intermitentes provocados por vibraciones. La mayoría de los fallos ocultos no se deben a problemas de calidad del producto, sino a la incompatibilidad de los tipos de terminales. Los terminales estándar carecen de aislamiento y los hilos del cable trenzado se desplazan con las vibraciones prolongadas, lo que provoca cortocircuitos instantáneos y paradas inesperadas del equipo. Este problema puede evitarse por completo sustituyendo los terminales de barrera por terminales de seguridad en los circuitos clave.
P3: ¿Pueden los terminales de inserción sin tornillos sustituir por completo a los terminales de tornillo tradicionales?
No se recomienda el reemplazo completo. Los terminales sin tornillos ofrecen ventajas evidentes en cuanto a eficiencia de montaje y estabilidad de sujeción para circuitos de señal convencionales y de baja potencia. Sin embargo, para circuitos de potencia de ultra alta corriente y escenarios de mantenimiento in situ con calibres de cable complejos, los terminales de tornillo tradicionales ofrecen mejor compatibilidad y facilidad de mantenimiento. La configuración mixta es la solución de ingeniería más práctica.
