Bloques de terminales de doble fila H15EDGRHM-3.5 con tornillo lateral
Bloque de terminales de cabezal de pines de ángulo recto de doble capa con paso de 3,5 mm y bridas laterales (orejas).
Conector de cable de doble capa en ángulo recto. Paso: 3,5 mm. Incorpora orejetas de montaje integradas en ambos lados para una fijación segura a la placa de circuito impreso.
Artículo No :
H15EDGRHM-3.5Pago :
T/TOrigen del producto :
ChinaColor :
green ,we can also make other color if meet moqEste bloque de terminales de doble capa, compacto y que ahorra espacio, está diseñado para conexiones fiables entre cables y placas. Con una separación entre pines de 3,5 mm y un ángulo recto de 90 grados, permite un montaje paralelo de bajo perfil en la PCB. Su exclusivo diseño de doble capa duplica la densidad de cableado y minimiza el espacio en la placa. Las pestañas de montaje integradas en ambos extremos proporcionan una fijación mecánica reforzada, garantizando una alta resistencia a las vibraciones y una soldadura estable.
Tipo: Bloque de terminales de doble fila
Opciones de postes:
| 2 pines | 3 pines | 4 pines | 5 pines | 6 pines | 7 pines |
| 8 pines | 9 pines | 10 pines | 11 pines | 12 pines | 13 pines |
| 14 pines | 15 pines | 16 pines | 17 pines | 18 pines | 19 pines |
| 20 pines | 21 pines | 22 pines | 23 pines | 24 pines | - |
| Alojamiento | PA66, UL94V-0 |
| Conector de pines | Aleación de cobre, chapada en estaño |
| Tensión nominal | UL: 300V | IEC: 250V |
| Corriente nominal | UL: 8A | IEC: 7A |
| Resistencia de contacto | 20 mΩ (MÁX.) |
| Resistencia de aislamiento | 500 MΩ / 500 V CC |
| Tensión de resistencia | CA 1500V / 1 min |
| Rango de temperatura | -40℃ ~ +105℃ |
| Soldadura MAX | +250℃, durante 5 segundos. |
☑ Se adapta a enchufes de varios tipos, el diseño del dispositivo es altamente flexible.
☑ Se pueden cumplir los requisitos de introducción de datos.
☑ Método de instalación universal, adecuado para diversas situaciones.
Elegimos materiales de embalaje seguros y de alta calidad para garantizar que su pedido no sufra daños durante el envío.
Condiciones comerciales aceptadas: EXW, FOB, CFR, CIF.

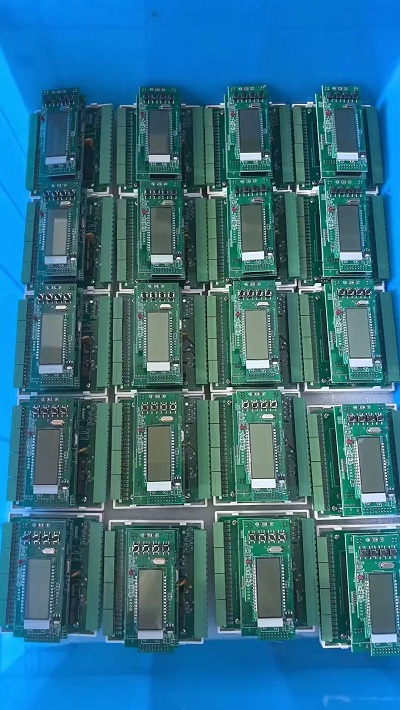

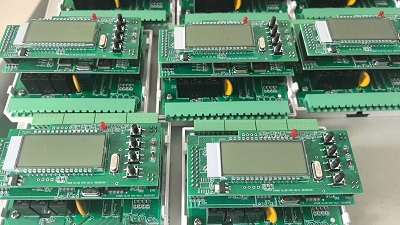

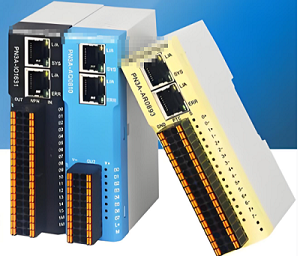

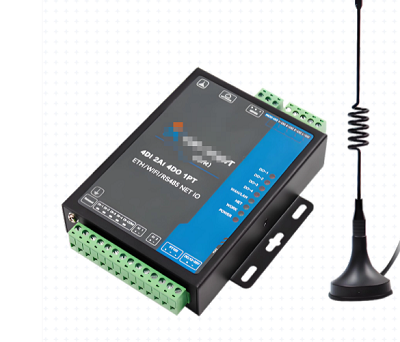

1. Controlador de movimiento 2. Medidor de potencia trifásico 3. Dispositivo de protección por microcomputadora 4. Equipo eléctrico
5. Equipos de automatización 6. Equipos de seguridad 7. Equipos de Internet de las cosas
Las bridas permiten atornillarlo firmemente a las placas de circuito impreso o a los soportes de montaje. Las vibraciones dentro de los armarios de control evitan que el conector se afloje. Su diseño en ángulo recto ahorra espacio en profundidad dentro de las carcasas de dispositivos compactos.
El paso estándar es de 3,5 mm para configuraciones de doble fila. Especificaciones de funcionamiento típicas: 300 V, 8-10 A por pin según las normas IEC y UL. Se recomienda utilizar cables trenzados o sólidos de 0,5-1,5 mm².
Muchos equipos aprietan demasiado los tornillos de fijación de la brida, lo que deforma los sustratos de la placa de circuito impreso o agrieta la base de plástico del conector. Mantenga un par de apriete moderado y asegúrese de que la cara de la brida y la superficie de montaje hagan contacto plano.
Si bien 3,5 mm es un paso estándar, el grosor del pin, la fuerza del resorte y las tolerancias dimensionales de la brida varían entre los fabricantes. Para la producción en masa, utilice conjuntos de conectores y cabezales de pines idénticos de un mismo proveedor.
Inspeccione la rectitud de los pines al recibir las piezas y verifique que los orificios de la brida estén alineados correctamente. Durante la puesta en marcha, tire suavemente de los pares acoplados para confirmar que la brida absorbe la fuerza de tracción en lugar de que las uniones soldadas soporten toda la tensión.
Marca: HOMNECKSFabricado con la máxima precisión y cumpliendo con los más altos estándares de la industria, nuestro terminal de aguja recta de doble fila con paso de 5,08 mm ofrece una fiabilidad y durabilidad excepcionales. Esto lo convierte en la opción ideal para su amplia gama de aplicaciones electrónicas.
Detalles
Marca: HOMNECKSEl terminal de aguja recta enchufable de doble fila 5.08 revoluciona la forma de operar en el mundo de la ingeniería eléctrica.
Detalles
Marca: HOMNECKSCabezal para bloque de terminales enchufable, paso 5,08, sin tornillos Número de polos: podemos fabricar desde 2P hasta 24P
Detalles
Marca: HOMNECKSBloque de terminales enchufable de paso 5.08Número de polos: podemos fabricar desde 2P hasta 24P
Detalles
Marca: HOMNECKSBloque de terminales enchufable para riel H2EUDBM-5.08
Detalles
Marca: HOMENECKSFabricada con la máxima precisión, la carcasa está construida con material PA66 ignífugo, lo que garantiza una resistencia superior al fuego. Además, los componentes metálicos están elaborados con cobre niquelado, lo que confiere al terminal una conductividad eléctrica excepcional.
Detalles
Marca: HOMNECKSConquiste la profesionalidad y la destreza técnica con este fenomenal terminal de PCB de 3,81 mm de paso. Aproveche sus extraordinarias características y libere todo el potencial de sus proyectos electrónicos. Experimente la excelencia. Experimente la fiabilidad. Experimente el progreso.
Detalles
Marca: HOMNECKSConectores de terminales sin tornillos con paso de 3,5 mm. Diseñados para optimizar la eficiencia en sus proyectos eléctricos.
Detalles
