Conector de bloque de terminales de resorte H15EDGKD-3.5

Conector de bloque de terminales de resorte H15EDGKD-3.5

Disfrute de una durabilidad y longevidad inigualables en sus soluciones de cableado. Aproveche el futuro de la conectividad sin esfuerzo con nuestros conectores de terminales sin tornillos para PCB con paso de 3,5 mm. Mejore su entorno de trabajo, aumente la eficiencia operativa y redefina la excelencia en la artesanía eléctrica.

1.Tipo y Polo

3.5: Se refiere a una separación entre terminales de 3,5 milímetros. Esta es la distancia entre los centros de dos puntos de conexión adyacentes. Determina el tamaño y la densidad de cableado de los terminales y es uno de los parámetros dimensionales más críticos. Una separación de 3,5 mm representa una densidad media, que equilibra la compacidad y la seguridad (distancia de fuga suficiente).

Sin tornillos: Se refiere a la tecnología de conexión. A diferencia de los terminales tradicionales, que requieren un destornillador para apretarlos, utiliza tecnología de conexión por resorte (comúnmente conocida como "conexión por resorte a presión" o "conexión de ajuste a presión"), lo que permite el cableado sin herramientas o con solo un pequeño destornillador como palanca.

Tipo: Bloque de terminales de tornillo enchufable para PCB

Polo:

2.MaterialDeBloque de terminales enchufable

III. Principales ventajas y características

En comparación con los bloques de terminales de tipo tornillo tradicionales, sus ventajas son muy destacadas:

Velocidad de cableado extremadamente rápida: no es necesario apretar tornillos; el tiempo de cableado para un solo cable se mide en segundos, lo que mejora significativamente la eficiencia del cableado y ahorra costos de mano de obra.

Resistente a vibraciones y sin mantenimiento: la presión continua del resorte compensa la deformación del cable causada por el ciclo térmico y no se aflojará en entornos vibratorios, lo que garantiza una alta confiabilidad.

Operación simple, no requiere control de torque: Evita los problemas de mal contacto debido a un torque insuficiente o daños en el cable debido a un torque excesivo en los terminales de tornillo, asegurando una calidad de conexión constante.

Ahorra herramientas y espacio: Basta con un pequeño destornillador para operar, lo que elimina la necesidad de llevar destornilladores de varios tamaños. Su diseño compacto ahorra espacio en el armario de control.

Diseño enchufable: cuando fallan los dispositivos frontales (como sensores y actuadores), el enchufe se puede desconectar rápidamente para reemplazarlo sin desmontar el cableado posterior, lo que hace que el mantenimiento sea extremadamente conveniente.

Amplia gama de tamaños de cables aplicables: normalmente, un terminal puede admitir una variedad de diámetros de cables (por ejemplo, 0,2 mm² a 2,5 mm²), lo que reduce la variedad de materiales necesarios.

3. EléctricoDeBloque de terminales enchufable

4. MecánicoDeBloque de terminales enchufable

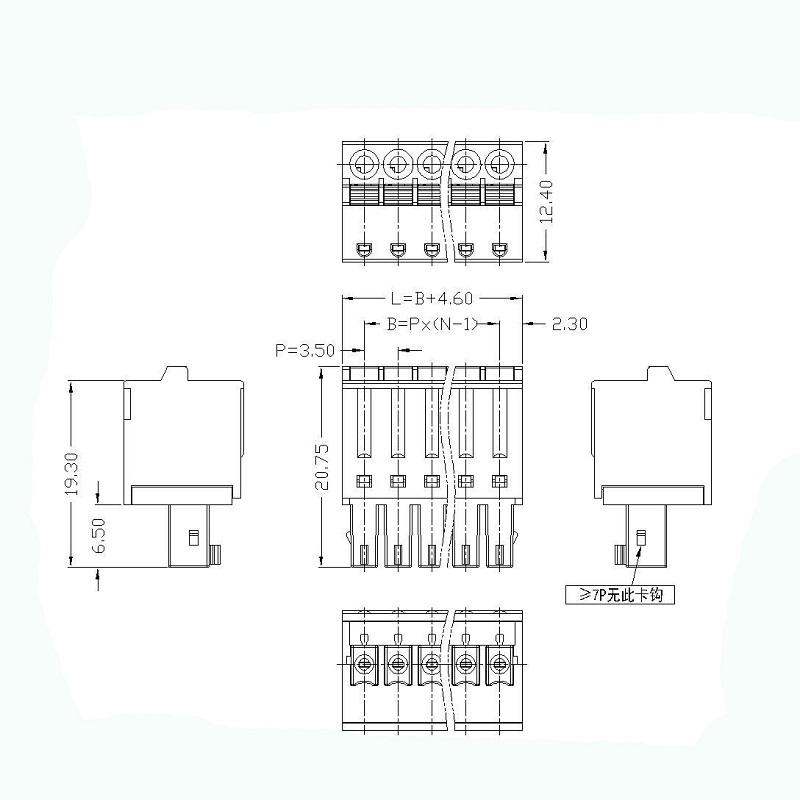

5.Dimensiones

6. Ventajas

☑ Se adapta a múltiples tipos de enchufes, el diseño del dispositivo es muy flexible
☑ Se pueden cumplir los requisitos de codificación
☑ Método de instalación universal, adecuado para diversas situaciones.

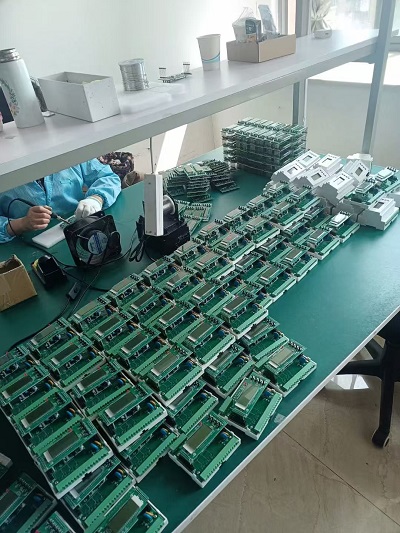

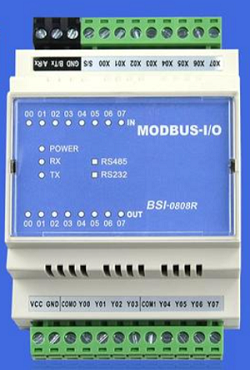

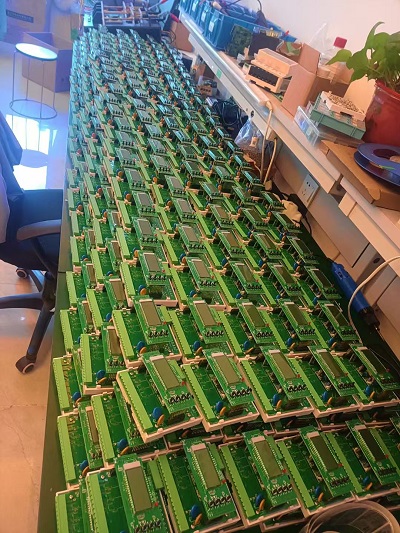

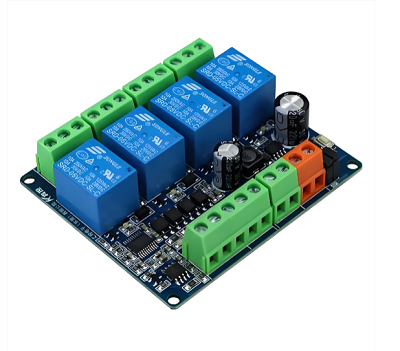

7. AplicaciónDeBloque de terminales enchufable

1. Controlador de movimiento 2. Medidor de potencia trifásico 3. Dispositivo de protección de microcomputadora 4. Equipo eléctrico

5. Equipos de automatización 6. Equipos de seguridad 7. Equipos de Internet de las cosas

Escenarios de aplicación típicos:

Gabinetes de control PLC/DCS: la conexión de módulos de E/S PLC al cableado de campo es la aplicación principal.

Interfaces de controlador para variadores de frecuencia y servoaccionamientos.

Conexiones de señal y alimentación para estaciones de E/S distribuidas (como módulos PROFIBUS, PROFINET y EtherCAT).

Conexiones modulares internas dentro de los equipos: como controladores de articulaciones de robots e interfaces de datos para instrumentos inteligentes.

Equipos de automatización que requieren depuración y mantenimiento frecuentes.

8.PaqueteDeBloque de terminales enchufable

Elegimos material de embalaje seguro y de alta calidad para asegurarnos de que su pedido no se dañe durante el envío.

Estos términos comerciales son aceptables: EXW, FOB, CFR, CIF.
