H15EDGKNM-3.5 | Conector de bloque de terminales PCB enchufable con paso de 3,5 mm

H15EDGKNM-3.5 | Conector de bloque de terminales PCB enchufable con paso de 3,5 mm

Análisis del diseño del núcleo

Este diseño de terminal resuelve perfectamente dos problemas clave: eficiencia del cableado y confiabilidad de la conexión.

1. Mecanismo de cableado sin tornillos (mayor eficiencia y fiabilidad)

Operación: Generalmente hay una palanca de operación naranja o negra (pulsador). Para cablear, presione la palanca con un destornillador o con el dedo para abrir el clip de resorte interno, inserte el cable pelado y luego suelte la palanca. El clip de resorte sujetará firmemente el cable.

Estructura interna: El núcleo es un clip de resorte de aleación de cobre (como el bronce fosforoso) altamente elástico y resistente a la corrosión. Su diseño garantiza una fuerza de sujeción constante sobre el cable y ofrece resistencia a las vibraciones y propiedades antiaflojamiento.

1.Tipo y Polo

Tipo: Bloque de terminales de tornillo enchufable para PCB

Polo:

2.MaterialDeBloque de terminales enchufable

Ventajas:

Rápido: la velocidad de cableado es varias veces más rápida que los terminales de tornillo tradicionales.

Resistente a la vibración: la presión continua del resorte resiste eficazmente el aflojamiento causado por la vibración, lo que garantiza una alta confiabilidad.

Sin riesgo de que los tornillos se aflojen: elimina el problema de que los tornillos se caigan o se olviden de apretarlos.

Adecuado para varios tipos de cables: compatible con cables con terminales de crimpado, cables trenzados y cables de núcleo sólido.

3. EléctricoDeBloque de terminales enchufable

4. MecánicoDeBloque de terminales enchufable

Orificios de montaje de brida en ambos lados (para mayor resistencia mecánica)

Función principal: Distribuir el estrés.

Principio de funcionamiento:

Conexión eléctrica: Los pines terminales están soldados a la PCB, principal responsable de la conductividad eléctrica.

Conexión mecánica: Al insertar, retirar o someter cables a fuerzas externas, como tirones o sacudidas, la tensión mecánica resultante actúa directamente sobre los terminales. Sin el montaje con brida, toda esta tensión recaería en las uniones soldadas de la PCB, lo que puede provocar fácilmente grietas en las uniones soldadas y delaminación de la lámina de cobre de la PCB con el tiempo o bajo una fuerza excesiva.

Transferencia de tensión: El cuerpo del terminal se fija firmemente a la placa de circuito impreso (PCB) mediante tornillos/remaches a través de los orificios de montaje de ambas bridas. En esta configuración, la tensión mecánica recae principalmente en los puntos de montaje de las bridas y el robusto cuerpo del terminal, mientras que las uniones soldadas se encargan únicamente de la conexión eléctrica. Esto mejora significativamente la fiabilidad y la vida útil de todo el sistema de conexión.

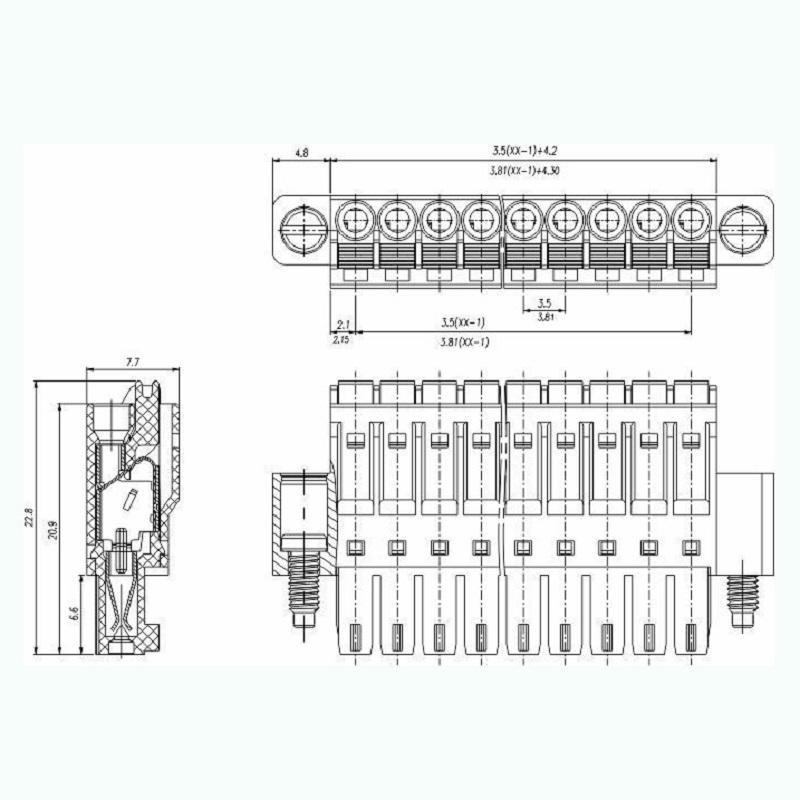

5.Dimensiones

6. Ventajas

☑ Se adapta a múltiples tipos de enchufes, el diseño del dispositivo es muy flexible
☑ Se pueden cumplir los requisitos de codificación
☑ Método de instalación universal, adecuado para diversas situaciones.

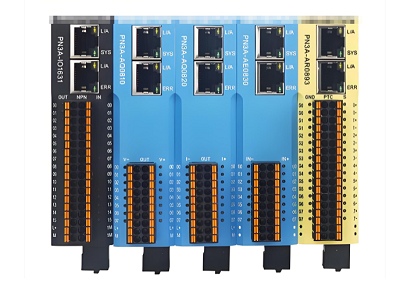

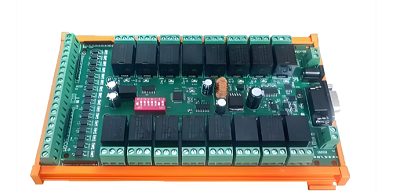

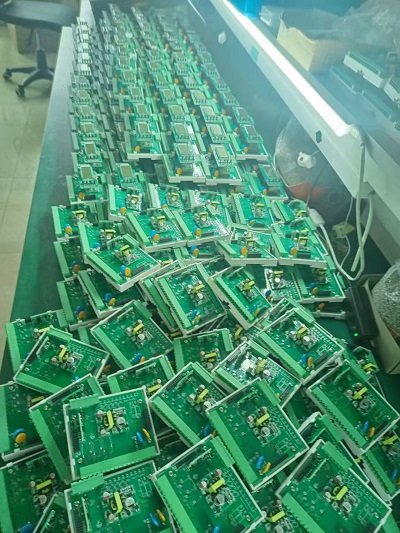

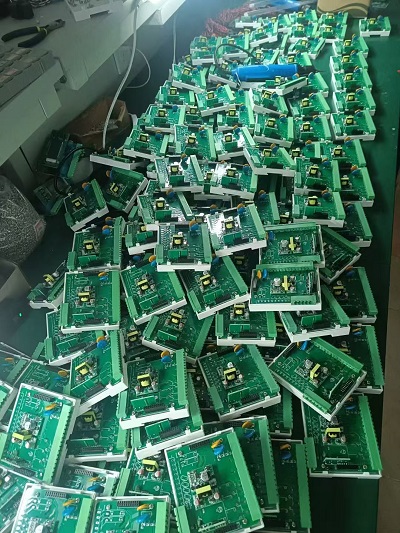

7. AplicaciónDeBloque de terminales enchufable

1. Controlador de movimiento 2. Medidor de potencia trifásico 3. Dispositivo de protección de microcomputadora 4. Equipo eléctrico

5. Equipos de automatización 6. Equipos de seguridad 7. Equipos de Internet de las cosas

8.PaqueteDeBloque de terminales enchufable

Elegimos material de embalaje seguro y de alta calidad para asegurarnos de que su pedido no se dañe durante el envío.

Estos términos comerciales son aceptables: EXW, FOB, CFR, CIF.
