Bloque de terminales de tornillo para PCB H2EDG-2,54 mm

Bloque de terminales de tornillo para PCB H2EDG-2,54 mm

Marca: HOMENECKS

Se trata de un conector electrónico muy común e importante, y su nombre ya incluye varias características clave:

2,54: Paso entre pines, lo que significa que la distancia entre los puntos centrales de dos bloques de terminales adyacentes es de 2,54 milímetros (0,1 pulgadas). Este es un espaciado estándar muy común en la industria electrónica.

PCB: Método de instalación que consiste en soldar pines a una placa de circuito impreso.

Tornillo: Método de conexión que consiste en apretar tornillos para sujetar y asegurar los cables.

Bloque de terminales: Bloque de terminales/bloque de terminales.

Artículo No :
H2EDG-2.54
Pago :
T/T
Origen del producto :
China
Color :
green ,we can also make other color if meet moq

Pregunte ahora

CATEGORÍAS DE PRODUCTO

nuevos productos

Detalles de producto

Serie de bloques de terminales de tornillo para PCB H2EDG-2,54 mm

La serie H2EDG-2.54mm es un bloque de bornes de tornillo para PCB de alta densidad y fiabilidad, diseñado para ofrecer más puntos de conexión por unidad de longitud. Es ideal para dispositivos electrónicos compactos modernos con espacio limitado.

Características y ventajas principales

Alta densidad y compacidad: El paso de 2,54 mm permite instalaciones que ahorran espacio en módulos de control industrial, equipos de comunicación e instrumentos de medición.
Conexión de tornillo fiable: El engaste con tornillos proporciona una conexión mecánica y un contacto eléctrico robustos. Ofrece una excelente resistencia a las vibraciones en entornos industriales, permite conectar cables más gruesos (AWG 24-30) y no requiere herramientas especiales; basta con un destornillador estándar.
Compatible con la producción automatizada: Los pines estándar rectos o en ángulo recto se adaptan perfectamente a los procesos de soldadura por ola o soldadura por reflujo, integrándose fácilmente con otros componentes de PCB para aumentar la eficiencia de la producción.

Tipos y estilos comunes

Dirección del pasador: Disponible en Inserción directa (vertical, la más común) y Ángulo recto/curvado (Ángulo de 90 grados, adecuado para el cableado lateral y así ahorrar espacio vertical).
Dirección del cable entrante: Admite ambos Entrada vertical (desde arriba de la PCB) y Entrada horizontal (de perfil).
Diseño de filas: Disponibles en diseños de una o dos filas (espalda con espalda o lado a lado) para una densidad de conexión extrema.

Tipo y poste

Tipo: Bloque de terminales de tornillo enchufable para PCB

Postes disponibles:

Bloque de terminales de 2 pines	Bloque de terminales de 3 pines	Bloque de terminales de 4 pines	Bloque de terminales de 5 pines	Bloque de terminales de 6 pines	Bloque de terminales de 7 pines
Bloque de terminales de 8 pines	Bloque de terminales de 9 pines	Bloque de terminales de 10 pines	Bloque de terminales de 11 pines	Bloque de terminales de 12 pines	Bloque de terminales de 13 pines
Bloque de terminales de 14 pines	Bloque de terminales de 15 pines	Bloque de terminales de 16 pines	Bloque de terminales de 17 pines	Bloque de terminales de 18 pines	Bloque de terminales de 19 pines
Bloque de terminales de 20 pines	Bloque de terminales de 21 pines	Bloque de terminales de 22 pines	Bloque de terminales de 23 pines	Bloque de terminales de 24 pines

Especificaciones técnicas

Detalles de materiales y mecánica

Alojamiento	PA66, UL94V-0
Tornillo	Acero M1.6, cincado, tipo ranura "-"
Abrazadera y contacto	Aleación de cobre, chapada en estaño
Rango de temperatura	-40℃ ~ +105℃
Soldadura MAX	+250℃, durante 5 segundos.
Longitud de la tira	8 mm

Parámetros eléctricos

Tensión nominal	150V (UL) / 130V (IEC)
Corriente nominal	5A (UL) / 10A (IEC)
Gama de cables	24-20 AWG
Resistencia de contacto	20 mΩ (MÁX.)
Resistencia de aislamiento	500 MΩ / 500 V CC
Tensión de resistencia	CA 1250V / 1 min

Dimensiones

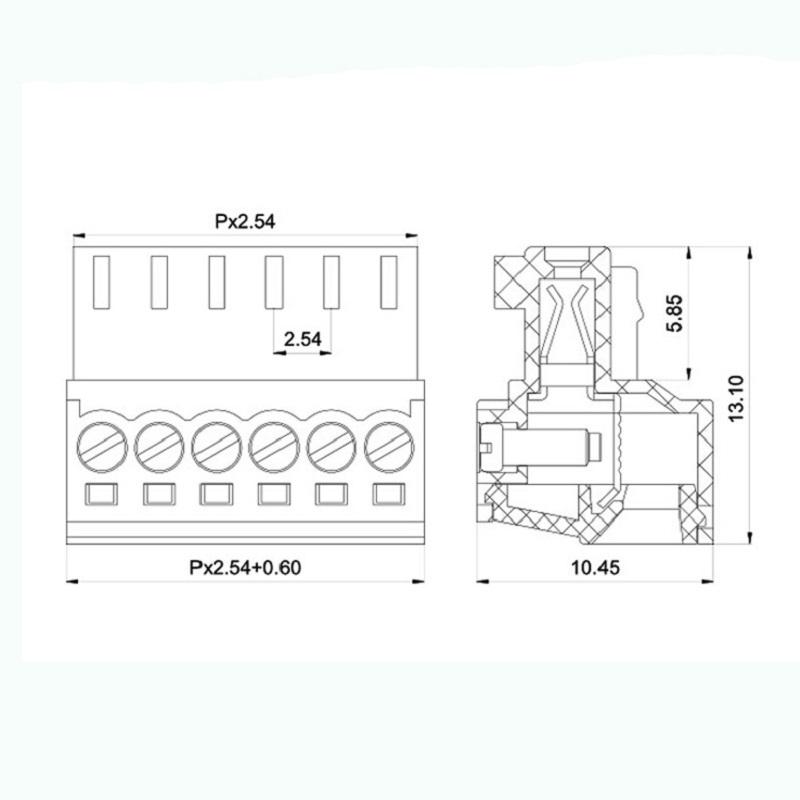

2.54mm PCB Screw Terminal Block Dimensions

Embalaje y envío

Elegimos materiales de embalaje seguros y de alta calidad para garantizar que su pedido no sufra daños durante el envío. Los términos comerciales aceptables incluyen: EXW, FOB, CFR, CIF.

Aplicación de bloques de terminales enchufables

El bloque de terminales con paso de 2,54 mm ofrece una gran flexibilidad, cumple con los requisitos de codificación y cuenta con un método de instalación universal perfectamente adaptado a diversas industrias:

Control industrial: Módulos de E/S de PLC, interfaces de sensores/actuadores, controladores de movimiento y controladores de motor.
Equipo de suministro de energía: Interfaces de entrada y salida para fuentes de alimentación conmutadas (SMPS), sistemas de alimentación ininterrumpida (UPS) y contadores de potencia trifásicos.
Telecomunicaciones y redes: Conexiones de alimentación o de señal de alarma en routers, switches y equipos de IoT.
Pruebas y mediciones: Osciloscopios, generadores de señales, tarjetas de adquisición de datos y dispositivos de protección para microcomputadoras.
Sistemas de seguridad: Puntos de conexión para la monitorización de hosts y controladores de control de acceso.

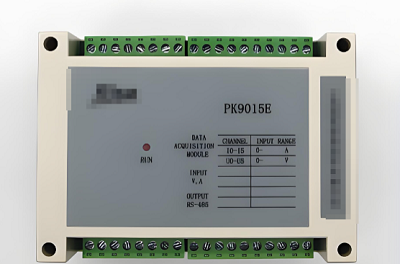

2.54mm Screw Terminal Block Application 1

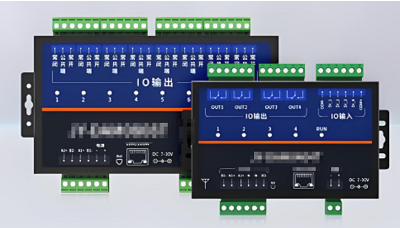

2.54mm Screw Terminal Block Application 2

2.54mm Screw Terminal Block Application 3

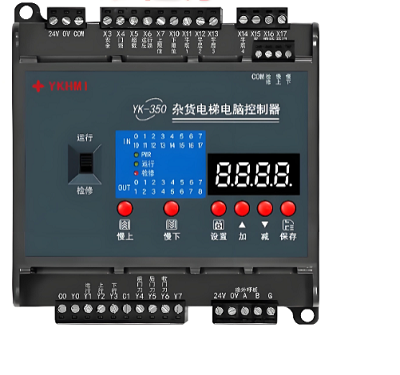

2.54mm Screw Terminal Block Application 4

Preguntas frecuentes sobre bloques de terminales

P1: ¿Qué aplicaciones son compatibles con los bloques de terminales de enchufe de tornillo de 2,54 mm en la construcción de armarios de control?
A: El paso compacto de 2,54 mm ahorra espacio en la placa de circuito impreso y en el armario. Estos conectores de tornillo se utilizan ampliamente para el cableado de señales de baja corriente. Entre sus aplicaciones más comunes se incluyen conexiones de sensores, módulos de E/S de PLC y pequeños controladores de automatización. La sujeción mediante tornillo proporciona un contacto estable, ideal para equipos industriales de interior con vibraciones leves.

P2: ¿Qué calibre de cable admiten estos terminales de enchufe de tornillo de 2,54 mm?
A: La mayoría de los modelos estándar admiten cables de 0,14 a 0,75 mm² (AWG 24-20). Funcionan tanto cables sólidos como multifilares. Para los cables multifilares, retuerza bien los hilos de cobre antes de insertarlos para evitar que los hilos finos sueltos provoquen cortocircuitos durante el montaje del gabinete.

P3: ¿Cómo evitar un mal contacto o cables sueltos al apretar los tornillos de los terminales?
A: No apriete demasiado los tornillos, ya que un apriete excesivo puede cortar los hilos de cobre o agrietar la carcasa de plástico. Tampoco los apriete demasiado poco, ya que una sujeción débil provoca fallos intermitentes en la señal. Tenga a mano un destornillador dinamométrico pequeño y calibrado para un cableado preciso en campo y revise cada conexión de cable al finalizar.

P4: ¿Son intercambiables los terminales de enchufe de tornillo de 2,54 mm con los de otras marcas que comparten el mismo paso?
R: Tienen una separación entre pines idéntica de 2,54 mm. Sin embargo, la forma de la carcasa del conector, el grosor de los pines y el diseño del clip de bloqueo varían entre los proveedores. No se garantiza la compatibilidad entre marcas. Realice siempre una prueba de ajuste con un prototipo antes de adquirir gabinetes en grandes cantidades.

P5: ¿Qué especificaciones críticas deben verificar los ingenieros antes de seleccionar estos terminales de enchufe de tornillo?
A: Confirme primero la tensión y la corriente nominales. Verifique la resistencia al fuego del aislamiento y la longitud de los pines de la placa de circuito impreso. Compruebe los ciclos de conexión y desconexión si el conector se va a desconectar con frecuencia. Recuerde que se trata de un bloque de terminales para señales pequeñas; no lo utilice para circuitos de carga de potencia.
