Bloque de terminales enchufable de 2,54 mm con conector de pines derecho
Estructura de diseño: Presenta una transición de un segmento vertical a un segmento horizontal. El segmento vertical se utiliza para fijarlo al cuerpo del terminal, mientras que el segmento horizontal se utiliza para soldarlo a la placa de circuito impreso (PCB).
Propósito principal, ventajas y materiales
- Ahorro de espacio vertical: El objetivo fundamental. Tras la soldadura, el cuerpo principal queda paralelo a la placa de circuito impreso en lugar de perpendicular, lo que reduce considerablemente la altura vertical, ideal para dispositivos delgados.
- Implementar cableado horizontal: Los cables se conectan horizontalmente desde el lateral. El mazo de cables se puede colocar muy cerca de la placa de circuito impreso, lo que hace que la estructura interna sea compacta y facilita la gestión del cableado.
- Compatibilidad de instalación del panel: La regleta de bornes se puede instalar cerca del interior del panel del equipo, con el pin doblado pasando a través de un orificio previamente abierto hasta la placa de circuito impreso principal. Los usuarios pueden conectar los cables desde el exterior, mientras que los circuitos complejos permanecen ocultos.
- Alivio de la tensión: La estructura en forma de "L" soporta mejor las fuerzas de tracción y torsión laterales que un pasador recto, distribuyendo la tensión a las uniones de soldadura y a la placa de circuito impreso en lugar de a los pines verticales.
- Alta flexibilidad: Se adapta a enchufes de varios tipos, cumple con los requisitos de llave y admite un método de instalación universal adecuado para diversas situaciones.
- Materiales y moldeo de primera calidad: Fabricado en latón económico con buena conductividad. Estampado y doblado en un solo paso para garantizar curvas suaves y sin rebabas. Se utiliza un baño de estaño estándar, con la opción de baño de oro para aplicaciones de alta exigencia.
Tipo y poste
Tipo: Bloque de terminales de tornillo enchufable para PCB
Postes disponibles:
| Bloque de terminales de 2 pines | Bloque de terminales de 3 pines | Bloque de terminales de 4 pines | Bloque de terminales de 5 pines | Bloque de terminales de 6 pines | Bloque de terminales de 7 pines |
| Bloque de terminales de 8 pines | Bloque de terminales de 9 pines | Bloque de terminales de 10 pines | Bloque de terminales de 11 pines | Bloque de terminales de 12 pines | Bloque de terminales de 13 pines |
| Bloque de terminales de 14 pines | Bloque de terminales de 15 pines | Bloque de terminales de 16 pines | Bloque de terminales de 17 pines | Bloque de terminales de 18 pines | Bloque de terminales de 19 pines |
| Bloque de terminales de 20 pines | Bloque de terminales de 21 pines | Bloque de terminales de 22 pines | Bloque de terminales de 23 pines | Bloque de terminales de 24 pines | |
Especificaciones técnicas
Detalles de materiales y mecánica
| Alojamiento | PA66, UL94V-0 |
| Conector de pines | Aleación de cobre, chapada en estaño |
| Rango de temperatura | -40℃ ~ +105℃ |
| Soldadura MAX | +250℃, durante 5 segundos. |
Parámetros eléctricos
| Tensión nominal | 150V (UL) / 130V (IEC) |
| Corriente nominal | 5A (UL) / 10A (IEC) |
| Resistencia de contacto | 20 mΩ (MÁX.) |
| Resistencia de aislamiento | 500 MΩ / 500 V CC |
| Tensión de resistencia | CA 1250V / 1 min |
Proceso de soldadura de PCB y análisis de uniones
La parte soldada de la aguja curva es su segmento horizontal, lo que determina que su proceso de soldadura y la morfología de la junta soldada sean significativamente diferentes a las de las agujas rectas.
1. Coordinación entre pines y almohadillas
- - Almohadilla de PCB: Diseñado para almohadillas de montaje superficial (no para orificios pasantes) ubicadas directamente debajo del segmento horizontal de los pines.
- - Método de cooperación: El segmento horizontal se une directamente a la almohadilla de soldadura. En ocasiones, se utiliza una pequeña curvatura o ranura en el extremo para el posicionamiento temporal mediante la viscosidad de la pasta de soldadura.
2. Proceso de soldadura (principalmente soldadura por reflujo)
- - Impresión de pasta de soldadura: Imprima con precisión la pasta de soldadura sobre las almohadillas a través de una malla de acero.
- - Montaje: Utilizar máquinas automatizadas de recogida y colocación o mano de obra manual para colocar los terminales con precisión.
- - Soldadura por reflujo: La alta temperatura funde la pasta de soldadura; la tensión superficial permite que la soldadura líquida "ascienda" de forma natural y encapsule el plomo.
- - Enfriamiento: La soldadura se solidifica, formando una conexión firme. (Es posible realizar soldadura por ola, pero requiere accesorios especializados para proteger la carcasa de plástico).
3. Morfología y requisitos de las uniones de soldadura
- - Relleno completo de soldadura: La soldadura debe humedecer completamente los pines y las almohadillas, formando un buen menisco en el lateral.
- - Coplanaridad de los pines: Todos los segmentos horizontales deben ser paralelos a la placa de circuito impreso y tener alturas uniformes para evitar circuitos abiertos.
- - Posicionamiento preciso: Para garantizar una alineación exacta, los terminales no deben desplazarse antes de soldar.

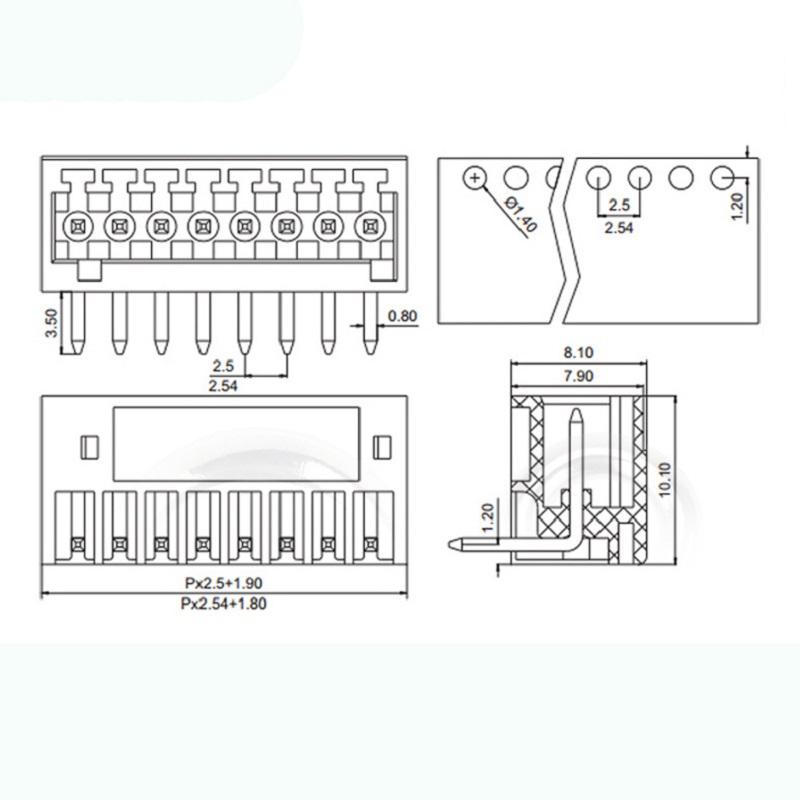

Dimensiones
Embalaje y envío
Elegimos materiales de embalaje seguros y de alta calidad para garantizar que su pedido no sufra daños durante el envío. Los términos comerciales aceptables incluyen: EXW, FOB, CFR, CIF.

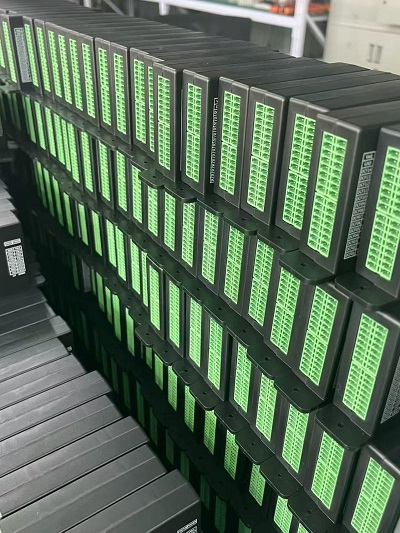

Aplicación de bloques de terminales enchufables
- Controladores de movimiento y servocontroladores
- Medidores de potencia trifásicos y medidores de electricidad
- Dispositivos de protección para microordenadores y relés de protección
- Equipos de automatización y equipos eléctricos generales
- Equipos de seguridad y dispositivos del Internet de las cosas (IoT).
Preguntas frecuentes sobre bloques de terminales
P1: ¿Cuál es la principal ventaja de los terminales de pines en ángulo recto de 2,54 mm para ensamblajes de PCB de gabinetes?
A: Los pines en ángulo recto discurren paralelos a la superficie de la placa de circuito impreso (PCB). Ahorran espacio vertical dentro de las cajas de control compactas. Los ingenieros suelen utilizarlos para conexiones de señales de baja corriente. Entre las aplicaciones comunes se incluyen pequeñas placas controladoras, interfaces de sensores y cableado interno de armarios eléctricos. Esta orientación facilita el acceso a los conectores durante el mantenimiento in situ.
P2: ¿Qué calibres de cable son compatibles con estos bloques de terminales de clavija en ángulo recto de 2,54 mm?
A: Los modelos estándar admiten conductores de 0,14 a 0,75 mm². Los cables sólidos se insertan sin problemas. Retuerza firmemente los cables multifilares antes de insertarlos para evitar que queden hilos de cobre sueltos que puedan provocar cortocircuitos en el banco de trabajo.
P3: ¿Qué errores de soldadura debemos evitar al montar terminales de pines en ángulo recto en una placa de circuito impreso?
A: No aplique calor excesivo a cada pin durante demasiado tiempo; el calor derrite la carcasa de plástico y daña los contactos internos. Preste atención a la alineación de los pines después de soldar. Los pines doblados impedirán la correcta inserción del conector en la línea de montaje. Verifique la orientación de los pines, ya que un montaje invertido arruina el diseño de la placa de circuito impreso.
P4: ¿Son intercambiables los terminales de clavija en ángulo recto de 2,54 mm con los de otras marcas?
A: Todos cumplen con el estándar de paso de pines de 2,54 mm. Sin embargo, el grosor de los pines, la forma de la carcasa y la estructura de bloqueo varían entre proveedores. No se puede garantizar la compatibilidad entre marcas. Pruebe siempre las muestras en su prototipo antes de aprobar pedidos de gabinetes a granel.
P5: ¿Qué especificaciones críticas deben confirmar los ingenieros antes de seleccionar terminales de clavija en ángulo recto?
A: Primero, compruebe la tensión y la corriente nominales. Verifique la clasificación de resistencia al fuego del aislamiento. Confirme que el desplazamiento de los pines coincida con el recorte de la placa de circuito impreso y el espacio libre de la carcasa.
