Bloque de terminales sin tornillos con resorte H2EDGKD-2.5

Bloque de terminales sin tornillos con resorte H2EDGKD-2.5

Este tipo de bloque de terminales es una solución de conexión muy popular en los campos de control industrial, automatización, equipos de comunicación, etc. Combina perfectamente la comodidad de enchufar y desenchufar con la confiabilidad de la conexión por resorte.

1.Tipo y Polo

Tipo: Bloque de terminales enchufable para PCB

1. Característica principal: ¿Qué es un "resorte sin tornillos"?

El cableado de este terminal ya no utiliza tornillos ni atornillado tradicionales, sino un resorte pretensado para sujetar el cable. Su núcleo es un resorte de jaula o de compresión.

II. Estructura de diseño de la parte de cableado

La sección de cableado generalmente se compone de los siguientes componentes clave:

Cámara de cableado/entrada de conductores

Este orificio permite la inserción de cables. Su diámetro suele estar optimizado para un rango específico de diámetros de cable (como 22-14 AWG) y cuenta con un bisel guía para facilitar la inserción.

La cavidad está hecha de material aislante ignífugo de alta resistencia (como nailon PA66) para garantizar la seguridad eléctrica.

hoja de primavera

Material: Generalmente fabricado en acero inoxidable de alta calidad con excelente elasticidad y resistencia a la fatiga, como 1Cr18Ni9 (acero inoxidable 304).

Forma: La forma más común es una placa de acero para resortes en forma de V. Esta estructura en "V" es clave para proporcionar una fuerza de sujeción constante y fuerte.

Posición: La hoja de resorte está precomprimida entre el conductor interno y la carcasa, en un estado tensado.

Orificio de operación/orificio de reinicio

Se trata de un orificio pequeño pero crucial, normalmente ubicado directamente encima o al costado de la cavidad del cableado.

Es un canal que se utiliza para insertar una herramienta operativa especializada (normalmente un destornillador recto estándar) para abrir el resorte.

Conductor

Este es el núcleo de transmisión de corriente, generalmente hecho de latón o bronce fosforoso, con una superficie revestida de estaño o níquel para mejorar la resistencia a la corrosión y la conductividad.

Un extremo está conectado a la hoja de resorte y el otro extremo está conectado a la base del pasador para enchufar y desenchufar.

Polo:

2.MaterialDeBloque de terminales enchufable

3. EléctricoDeBloque de terminales enchufable

4. MecánicoDeBloque de terminales enchufable

El ingenio de este terminal radica en su acción mecánica simple pero eficiente.

Proceso de cableado:

Preparación: Retire aproximadamente entre 9 y 11 mm del aislamiento del cable (consulte el manual del producto para conocer la longitud específica), dejando al descubierto el conductor limpio.

Desbloqueo del resorte: Inserte un destornillador plano del tamaño adecuado verticalmente en el orificio de operación y presiónelo firmemente hasta el fondo. En este punto, el extremo inferior del destornillador abrirá el brazo inferior de la placa del resorte en forma de V, separándola del conductor y creando un canal de inserción para el cable.

Inserción del cable: Con el resorte en estado abierto, inserte el cable preparado hasta el final a través de la entrada del cable.

Extracción de la herramienta: Extraiga el destornillador lenta y directamente. Al extraerlo, la hoja de resorte en forma de V rebota rápidamente gracias a su propia elasticidad, presionando firmemente su filo contra el conductor de cobre expuesto.

Terminación: La enorme y constante presión generada por el resorte asegura una conexión eléctrica de baja resistencia y altamente confiable.

Proceso de eliminación de puntadas:

El proceso de quitar cables es exactamente el mismo que el proceso de conectar cables: inserte la herramienta -> el resorte se abre -> se libera el cable -> saque el cable -> saque la herramienta

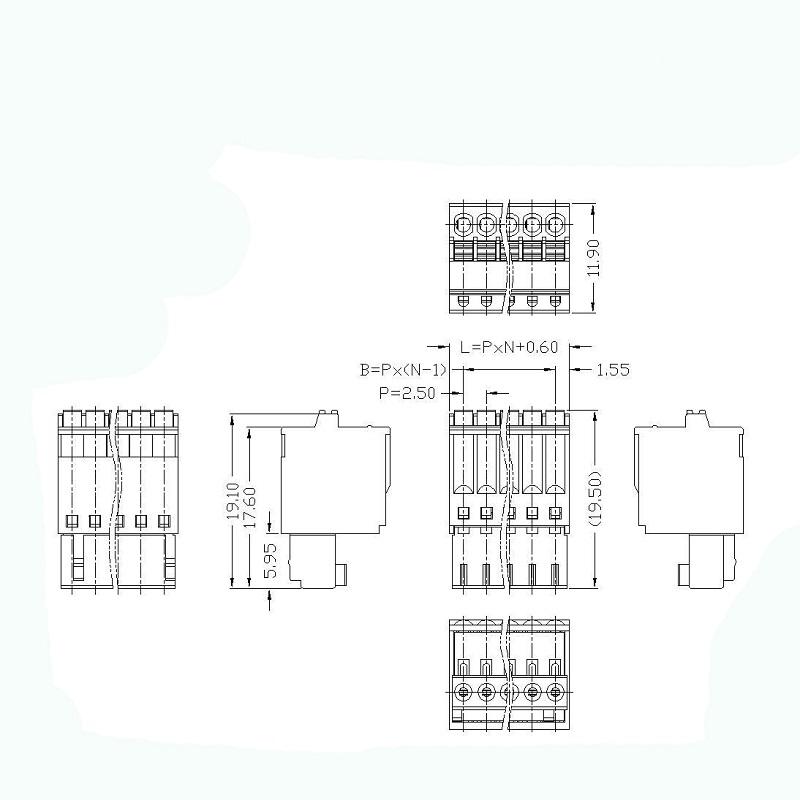

5.Dimensiones

En comparación con las conexiones de tornillos tradicionales, este método de cableado ofrece ventajas significativas:

Eficiencia de cableado extremadamente alta: no es necesario girar tornillos, la acción de enchufar y desenchufar es muy rápida, ahorrando hasta un 70% de tiempo de cableado, lo que lo hace particularmente adecuado para cableado y mantenimiento por lotes.

Excelente resistencia a las vibraciones y libre de mantenimiento: La presión continua del resorte compensa la deformación y el aflojamiento del cable causados ​​por la vibración, la expansión y la contracción térmicas, garantizando así que los puntos de conexión no se aflojen con el tiempo. Es ideal para entornos con vibraciones, como el transporte ferroviario y la maquinaria pesada.

Soporte perfecto para múltiples hilos finos:

Sin "efecto tornillo": al apretar, las conexiones roscadas pueden cortar algunos de los cables delgados del cable multifilar, lo que da como resultado una reducción del área de contacto y un sobrecalentamiento localizado.

Presión superficial: La hoja de resorte ejerce una presión amplia y uniforme, que puede sujetar firmemente todos los cables de cobre juntos sin dañar los conductores y formando un área de contacto más grande.

Prevención de mal funcionamiento y alta confiabilidad:

Siempre que se utilice la herramienta correcta y se inserte hasta el final, la calidad del cableado será consistente y confiable, lo que reducirá los problemas causados ​​por el torque inconsistente aplicado por los operadores (apretando o aflojando demasiado los tornillos).

El cable está bloqueado de forma segura y solo se puede soltar con una herramienta especializada, evitando así que se desmonte accidentalmente.

Notas:

Es fundamental utilizar la herramienta adecuada: se recomienda usar un destornillador plano especificado por el fabricante o uno estándar, con un ancho de hoja de 2,5 mm o 3,0 mm. El uso de una herramienta inadecuada (como un cúter o pinzas) puede dañar el orificio de accionamiento y el resorte.

El cable debe insertarse hasta el final: asegúrese de que el aislamiento del cable esté fuera de la cavidad del cableado y que el conductor desnudo esté completamente insertado hasta el final, haciendo contacto con el cuerpo conductor interno.

Ajuste del calibre del cable: Respete estrictamente el rango de especificaciones de cable compatible con el terminal. Los cables demasiado finos o demasiado gruesos afectarán la fiabilidad de la conexión.

6. Ventajas

☑ Se adapta a múltiples tipos de enchufes, el diseño del dispositivo es muy flexible
☑ Se pueden cumplir los requisitos de codificación
☑ Método de instalación universal, adecuado para diversas situaciones.

7. AplicaciónDeBloque de terminales enchufable

1. Controlador de movimiento 2. Medidor de potencia trifásico 3. Dispositivo de protección de microcomputadora 4. Equipo eléctrico

5. Equipos de automatización 6. Equipos de seguridad 7. Equipos de Internet de las cosas

8.PaqueteDeBloque de terminales enchufable

Elegimos material de embalaje seguro y de alta calidad para asegurarnos de que su pedido no se dañe durante el envío.

Estos términos comerciales son aceptables: EXW, FOB, CFR, CIF.
