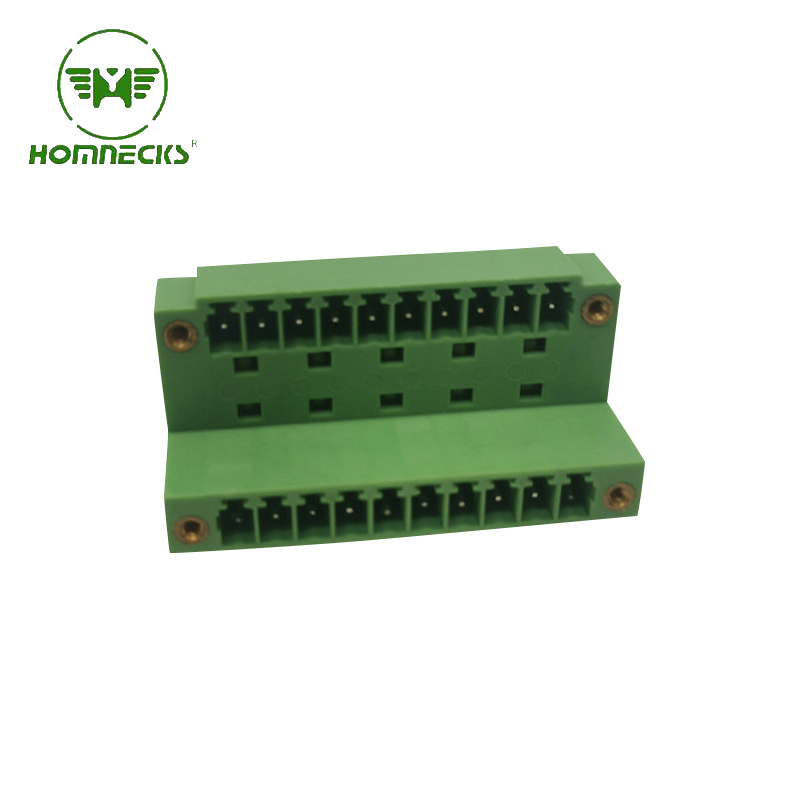

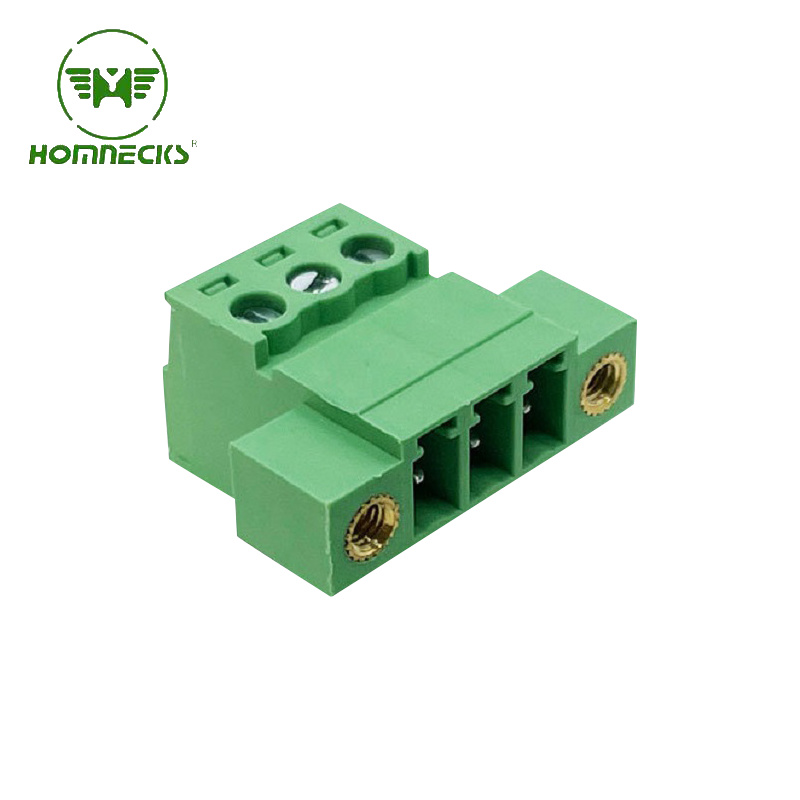

90 grados Conectores de enchufe para PCB Se utilizan ampliamente en armarios de control, dispositivos de automatización y módulos PCB compactos. Su diseño en ángulo recto ahorra espacio en el armario y estandariza la disposición del cableado interno.
La mayoría de los ingenieros de diseño y adquisiciones se centran únicamente en el paso de los pines, la capacidad de corriente y el tipo de montaje. Pocos prestan suficiente atención a los materiales de la carcasa del conector.
Según la experiencia en la resolución de problemas en campo, la mayoría de las fallas a largo plazo en los conectores se deben a defectos en los materiales. Estos incluyen deformación térmica, aflojamiento dimensional, aislamiento deficiente y agrietamiento frágil por vibración.
El material de la carcasa determina directamente la resistencia al calor, la estabilidad mecánica, la adaptabilidad a la humedad y la vida útil. Elegir un material inadecuado conlleva fallos de conexión intermitentes, fallos en la soldadura por reflujo y un alto índice de incidencias posventa.
Esta guía analiza los cuatro materiales más comunes para conectores de PCB de 90 grados. Incluye comparaciones de parámetros verificados, ventajas y desventajas en la práctica, y reglas de selección claras para proyectos de control industrial.

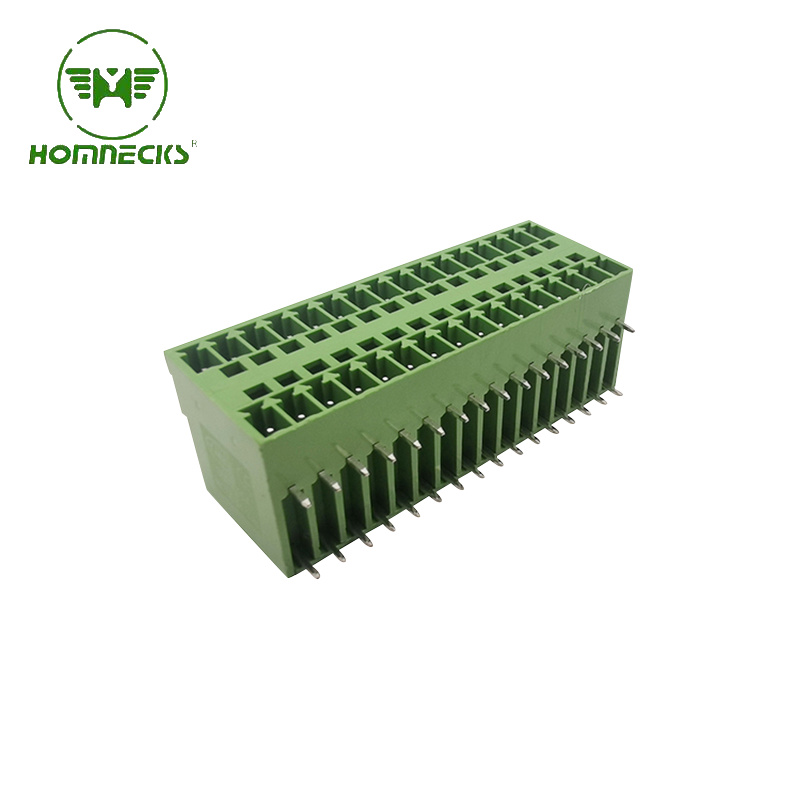

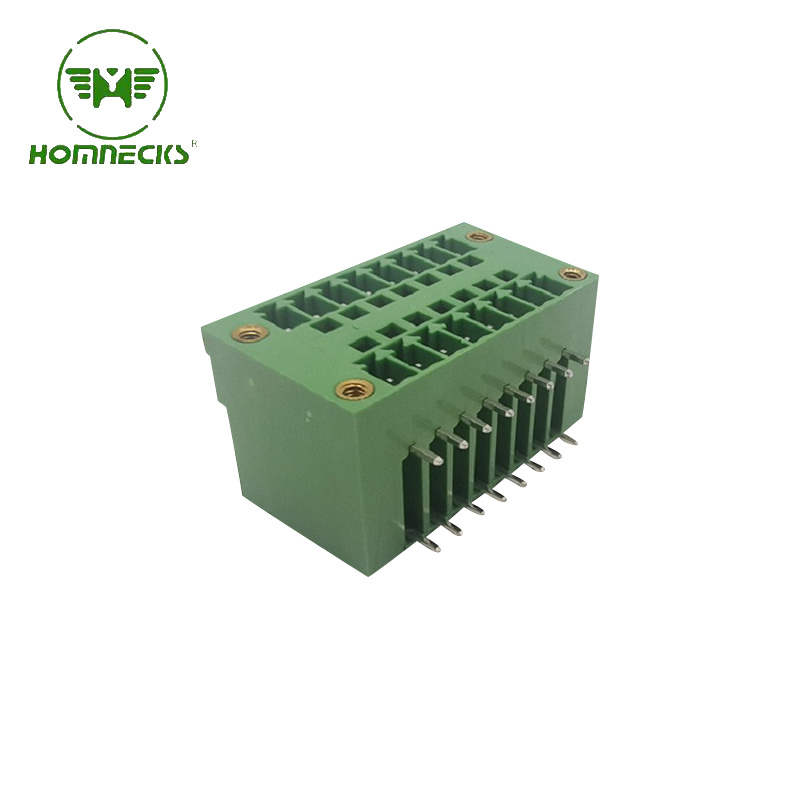

Los conectores de PCB en ángulo recto están sometidos a un estrés de trabajo único en comparación con los conectores rectos.
La estructura de 90 grados soporta tirones repetidos de cables y vibraciones laterales. La esquina doblada acumula calor durante el funcionamiento con alta corriente. Los procesos de montaje superficial (SMT) y soldadura por ola también generan un impacto instantáneo de alta temperatura.
Los materiales de baja calidad se deforman fácilmente tras la soldadura, lo que provoca desalineación de los pines y un mal acoplamiento. En talleres industriales húmedos y polvorientos, los materiales inadecuados pierden su capacidad de aislamiento más rápidamente, lo que conlleva riesgos ocultos de cortocircuito.
Los materiales PA66, PBT, LCP y PA9T predominan en la fabricación industrial de conectores PCB de 90 grados. La siguiente tabla compara los parámetros industriales clave basándose en procesos de soldadura reales y datos de operación en campo.
| Parámetro de rendimiento | PA66 (Nylon 66) | PBT | LCP | PA9T |
|---|---|---|---|---|
| Temperatura de trabajo continua | -40°C a 105°C | -40°C a 120°C | -55°C a 240°C | -40°C a 150°C |
| Resistencia de soldadura por reflujo | Máx. 230 °C, fácil de ablandar. | Estable a 240 °C, ligera contracción. | Cumple totalmente con la normativa de 260 °C o superior. | Alta estabilidad a 250 °C |
| Tasa de absorción de humedad | 1,0%–3,0% (alta, fácil deformación) | ≤0,1% (ultrabajo) | ≤0,02% (insignificante) | ≤0,3% (bajo) |
| Resistencia a vibraciones e impactos | Excelente resistencia, antigrietas. | Buena rigidez, ligeramente quebradizo | Alta rigidez, antideformación | Resistencia y rigidez equilibradas |
| Grado ignífugo | UL94 V-0 (estándar) | UL94 V-0 | UL94 V-0 de alta calidad | UL94 V-0 |
| Costo relativo de los materiales | Bajo | Medio | Alto | Medio-alto |
| Mejor aplicación industrial | Soldadura por ola, conectores de señal de bajo costo | Conectores industriales y automotrices en general | Tapones de precisión de alta temperatura para montaje superficial (SMT) | Conectores de alimentación y señal de alta fiabilidad |
Esta tabla simplificada ayuda a los ingenieros y compradores a evaluar rápidamente los materiales durante la confirmación de la lista de materiales, evitando especificaciones excesivas o un rendimiento insuficiente.
| Material | Profesionales clave en el sector | Principales desventajas del campo |
|---|---|---|
| PA66 | Bajo costo de adquisición, gran resistencia, resistente a impactos y flexión, ampliamente disponible para producción en masa. | La alta absorción de humedad provoca cambios dimensionales en ambientes húmedos; baja resistencia a altas temperaturas para los procesos de reflujo SMT. |
| PBT | Absorción de agua ultrabaja, tamaño estable, buena resistencia química y a los rayos UV, relación coste-rendimiento equilibrada. | Ligeramente quebradizo bajo fuertes vibraciones; fácil de agrietar tras un uso repetido y prolongado. |
| LCP | Resistencia a temperaturas extremadamente altas, deformación nula tras la soldadura por reflujo, aislamiento ultraestable, retención de precisión óptima. | Alto coste de los materiales, estrictos requisitos del proceso de moldeo, no resulta rentable para circuitos de baja potencia ordinarios. |
| PA9T | Alta resistencia al calor, baja absorción de humedad, excelente resistencia a las vibraciones, estable tanto para circuitos de potencia como de señal. | Precio más elevado que el PA66 y el PBT, utilizado principalmente para equipos industriales de gama media a alta. |
Para la producción en masa mediante soldadura por ola, el PA66 y el PBT cumplen con todos los requisitos. Ofrecen un buen equilibrio entre coste y resistencia térmica básica.
Para la soldadura por reflujo SMT con impacto a alta temperatura de 260 °C, solo LCP y PA9T pueden evitar la deformación de la carcasa y el desplazamiento de los pines. PA66 se ablandará y provocará fallos en el ensamblaje.
Los entornos húmedos de los talleres deben evitar el PA66 puro. Su alta absorción de agua altera el tamaño de los conectores, lo que provoca un acoplamiento flojo y un contacto deficiente.
Los equipos propensos a vibraciones, como los armarios de control de motores, dan prioridad al uso de PA66 o PA9T. Su resistencia evita que la carcasa se agriete.
Los armarios industriales de alta temperatura optan por PBT, PA9T o LCP para resistir el envejecimiento térmico.
Los circuitos de señal de baja corriente habituales utilizan PA66 o PBT para controlar los costes.
Los circuitos de potencia de alta corriente y los circuitos de adquisición de señales de alta precisión requieren PA9T o LCP. El aislamiento estable y la uniformidad dimensional evitan fallos por deriva.
La mayoría de los problemas de deformación se deben a la incompatibilidad de los materiales de la carcasa. El PA66 estándar no soporta la temperatura de reflujo de 260 °C. Se ablanda y se contrae al calentarse, lo que provoca la desalineación de los pines y un mal acoplamiento. Para los procesos SMT, especifique siempre materiales LCP o PA9T para garantizar la ausencia total de deformación tras la soldadura.
El PBT es la opción más equilibrada para la mayoría de los proyectos convencionales. Ofrece una absorción de humedad ultrabaja, un rendimiento dimensional estable y una excelente resistencia al calor. Evita los riesgos de deformación en ambientes húmedos del PA66 y no requiere el elevado presupuesto de los materiales LCP, lo que lo hace ideal para circuitos de baja potencia y señales en armarios de control de producción en masa.
No. El LCP es obligatorio únicamente para soldadura por reflujo a temperaturas ultra altas y equipos de alta precisión que requieren una estricta estabilidad dimensional. Para entornos de trabajo habituales a altas temperaturas inferiores a 150 °C, el PA9T ofrece suficiente resistencia al calor y a las vibraciones a un menor coste. Los ingenieros pueden seleccionar los materiales según los requisitos reales del proceso y del entorno para evitar el desperdicio por exceso de especificaciones.
